Kalıp Kılavuz Sütunları ve Burçları

Kılavuz sütunu ve ‘burcu kalıp seti elemanlarındandır. Sütunlu kalıplar genellikle kalıp boşluğu az olan delme, kesme ve benzeri kalıplama işlemi yapan kalıplarda kullanılır. Bu kalıplarda kullanılan kılavuz sütunu ve burçları arasın­daki ölçü farkı (tolerans) önemlidir.

Kılavuz sütunu ve burç çapları arasındaki tolerans min. 0,0125 mm, max. 0,0250 mm arasındadır. Genellikle kılavuz sütun çapı toleranslan h3— h6 ve kılavuz burcu delik çapı toleransı H5 olarak alınır.

Toleranslar hakkında detaylı bilgi için BKNZ: Delik ve Mil toleransları ve Tolerans bölgeleri seçimi ve Alıştırmalar konularına göz atınız

Kılavuz Sütunu ve Burçlarının Özellikleri

  1. Kılavuz sütunu ve burçlarının kalıp alt ve üst plâkalarına montajı ve kalıbın yapımında veya tamirinde sökülüp takılabilme şekilleri,
  2. Düz veya kademeli silindirik kılavuz sütunu ve burçlarıyla çalışa­cak kalıplarda, kalıp alt ve üst plâkasına açılacak kılavuz ve burç deliklerinin işlenebilme şekilleri,
  3. Kullanılan kılavuz sütunu ve burcu malzemelerinin özellikleri (örneğin; sertleşebilen çelikler, bronz, krom veya bronz kaplı çelikler),
  4. Kılavuz sütunu ve burcu sürtünme yüzeyleri arasındaki yağlama şekli,
  5. Rulmanlı (bilyalı) kılavuz burçları ve kalıba uygulanışı

gibi kullan­ma yer ve özelliklerine göre bazı hususlar göz önünde bulundurulma­lıdır.

Kalıp Kılavuz Sütunları

kılavuz sütunları

Standart kılavuz Sütunları (Yukarıda)

Kolay sökülüp takılabilir kılavuz sütunu ölçüleri

Kolay sökülüp takılabilir kılavuz sütunu ölçüleri (Yukarıda)

Devamlı sökülüp takılmayan kılavuz sütunu ölçüleri

Devamlı sökülüp takılmayan kılavuz sütunu ölçüleri (Yukarıdaki çizelge)

Düz ve kademeli kılavuz sütunlar

Düz ve kademeli silindirik kılavuz sütunları (yukarıda)

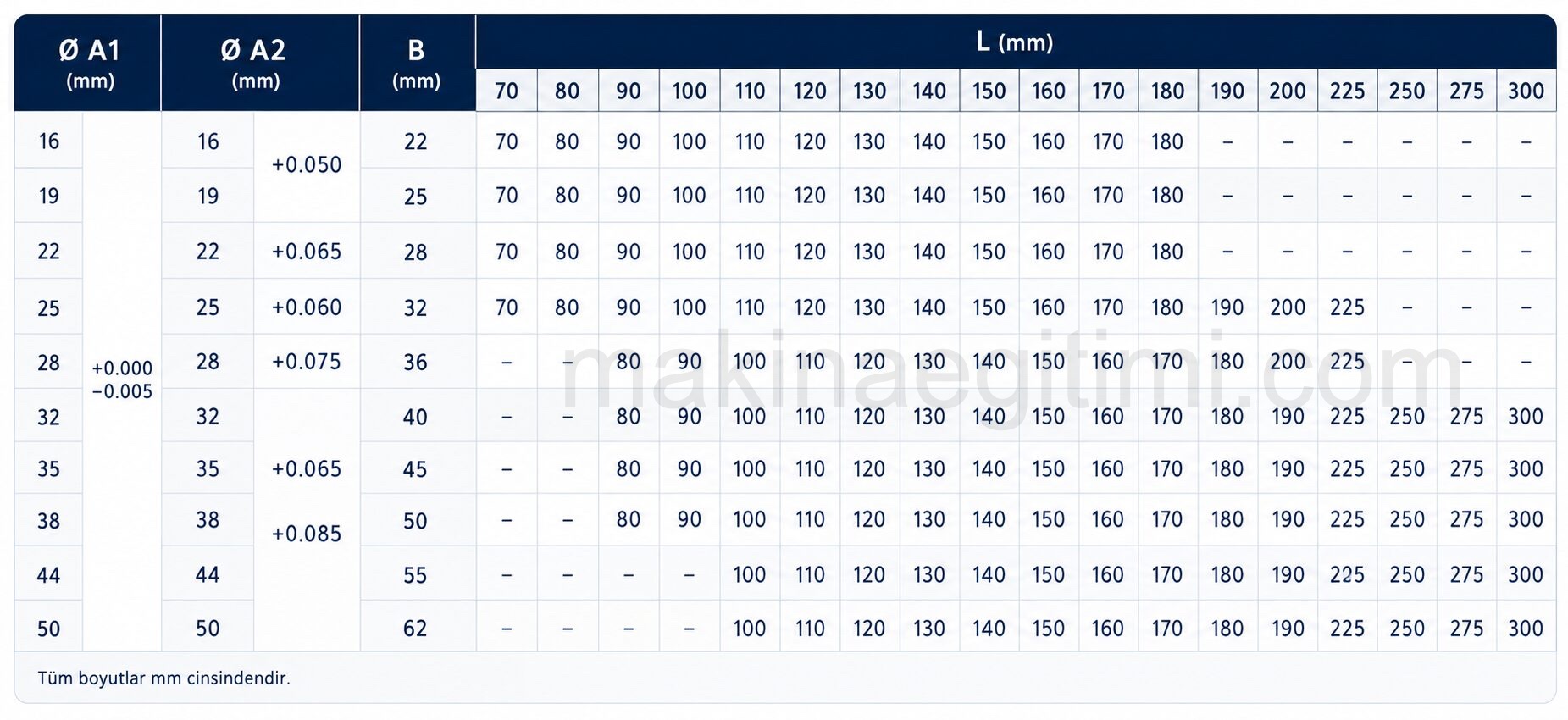

Düz ve kademeli kılavuz sütunu ölçüleri

Düz ve kademeli silindirik kılavuz sütunu ölçüleri (ISO)

Kalıp Kılavuz Burçları

Değişik tipte kılavuz burçlar (yukarıda)

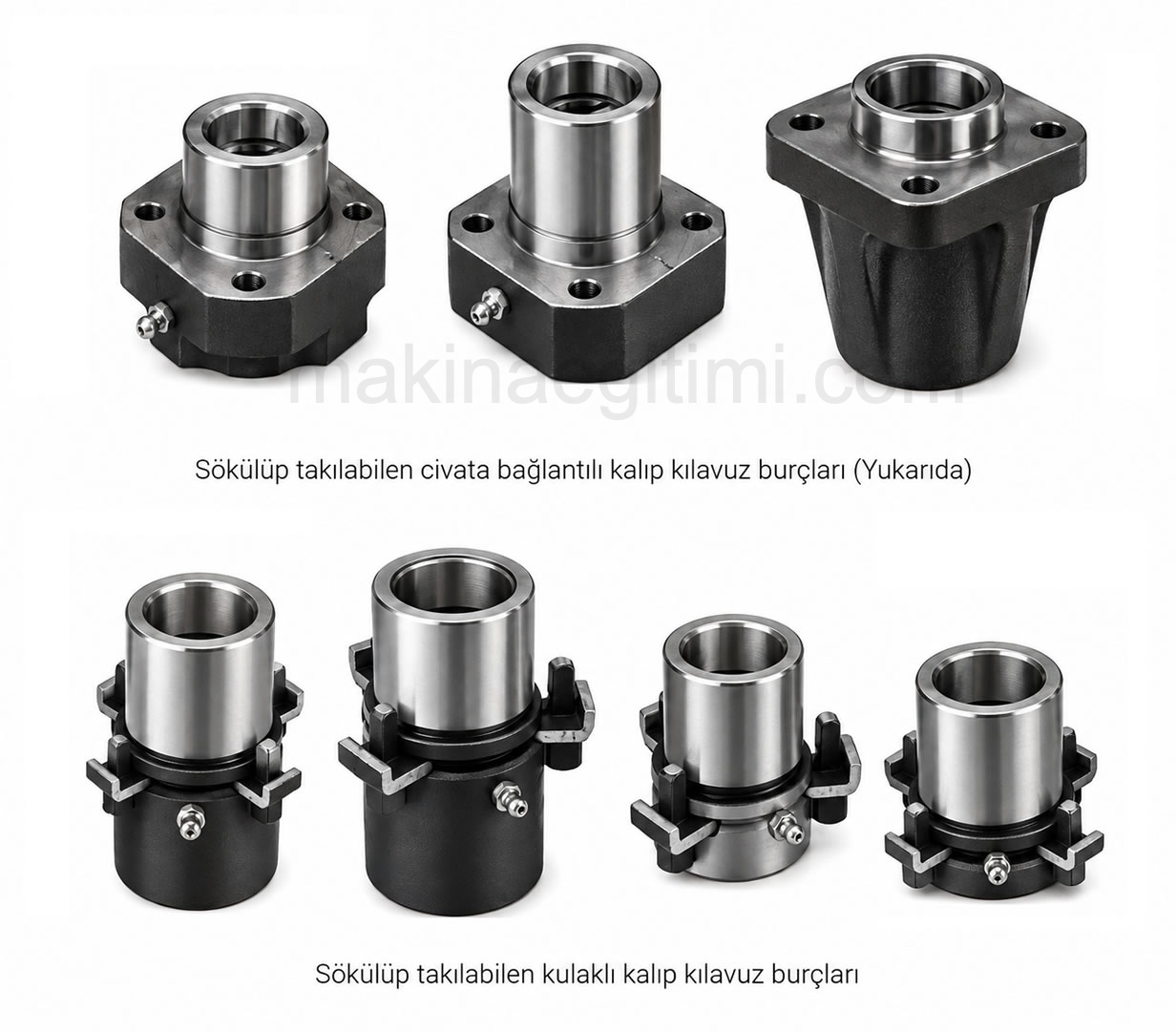

Sökülüp takılabilen civata bağlantılı kalıp kılavuz burçları

Sökülüp takılabilen civata bağlantılı kalıp kılavuz burçları (Yukarıda)

Sökülüp takılabilen kulaklı kılavuz burçları

Sökülüp takılabilen kulaklı kalıp kılavuz burçları

Sık sık sökülüp takılmayan kılavuz burçları (Yukarıda)

düz silindirik kılavuz burcu
düz silindirik kılavuz burcu
Standart kılavuz burcu ölçüleri tablosu

Standart kılavuz burcu ölçüleri tablosu (Yukarıda)

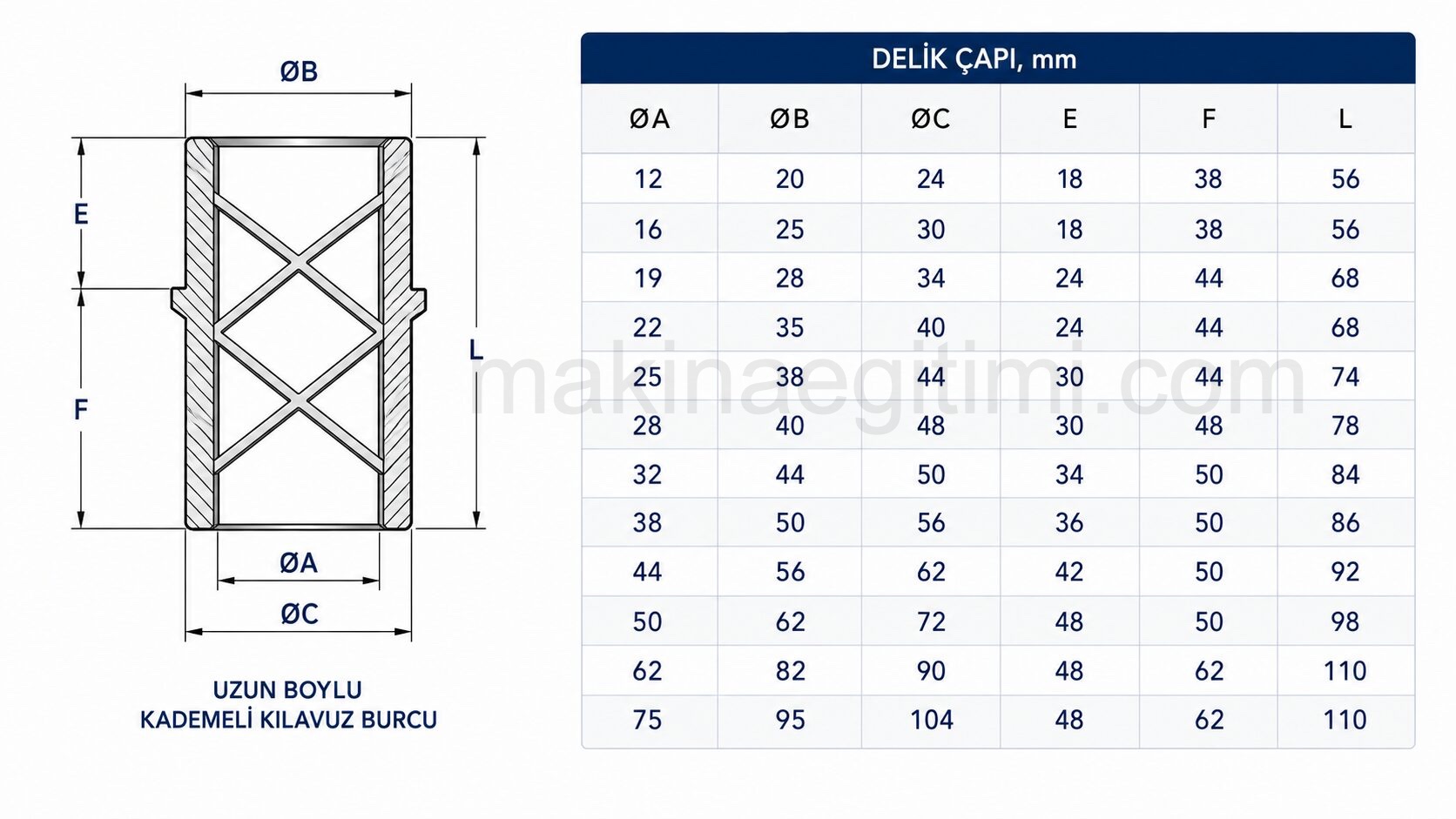

Uzun boylu kademeli kılavuz burcu

Uzun boylu kademeli kılavuz burcu ve ölçüleri

Kısa boylu kademeli kılavuz burcu ve ölçüleri

Kısa boylu kademeli kılavuz burcu ve ölçüleri

Silindirik kılavuz burcu ve ölçüleri çizelgesi

Silindirik kılavuz burcu ve ölçüleri çizelgesi (yukarıda)

Kılavuz Sütunu ve Burçlarının Montajı

Kalıp setinde kullanılan kılavuz sUtunu ölçüleri, kalıp kapasitesine ve boyutlarına bağlı dayanım hesabına göre bulunur. Standard kalıp seti imalâtçıları, ürettikleri kalıplara ait kılavuz sütunu ve burçlarının ölçülerini de Standard hale getirmiştir.

En çok uygulanan kılavuz sütun çapı 25 mm ile 75 mm arasında de­ğişmektedir. Kılavuz sütun boyu, kalıp kapandığı zaman kalıp üst plâkası yüzeyini aşmamalıdır.

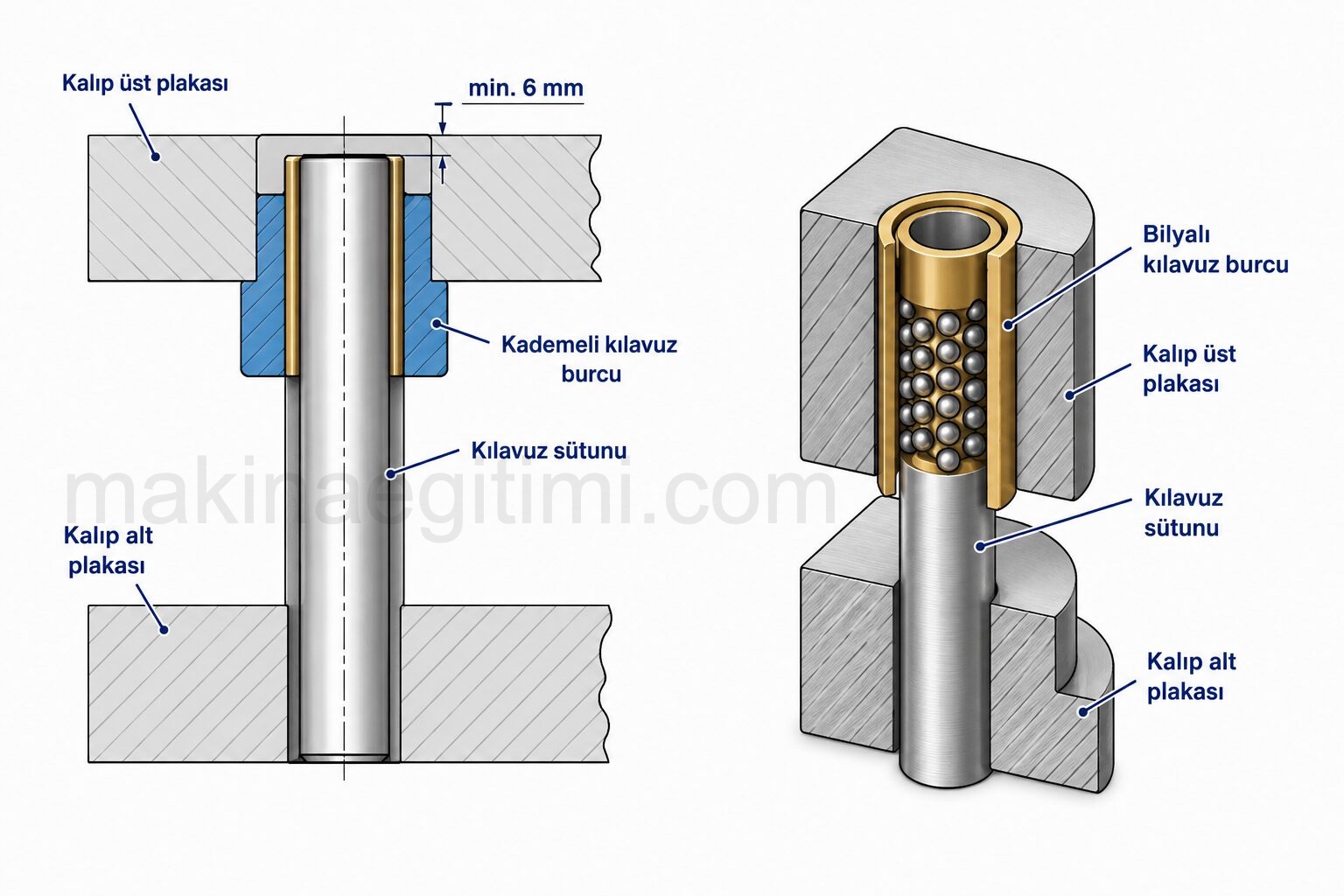

Kademeli ve bilyalı kılavuz burçlarının montajı (Yukarıda)

Düz silindirik kılavuz burcu montajı

Düz silindirik kılavuz burcu montajı (Yukarıda)

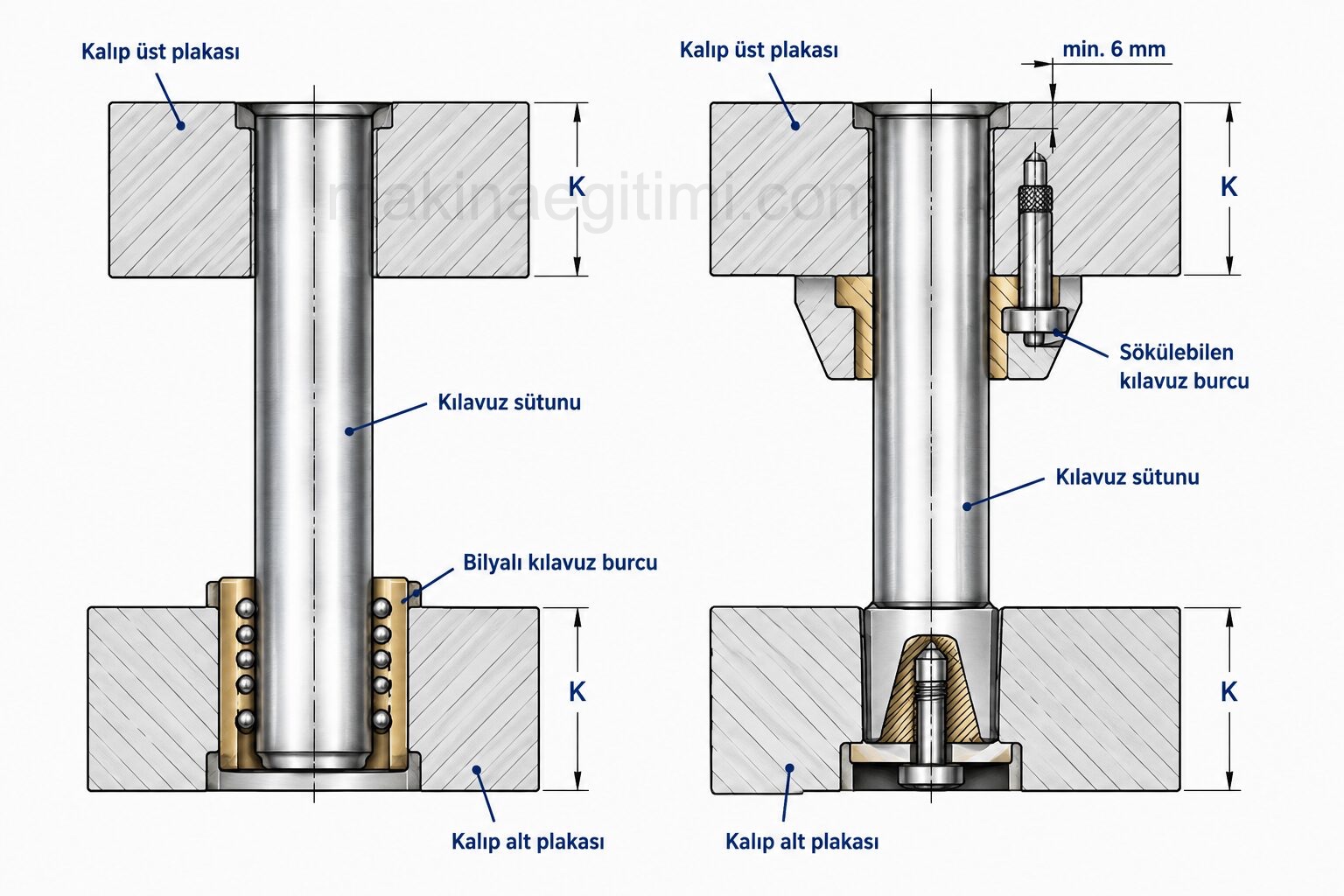

kalıp kılavuz sütunu ve burcu montajı

Sökülüp takılabilen kılavuz burcu ve sütununun Kalıp alt ve Üst plakalarına montajı (Yukarıda)
