Standart Kalıp Setleri ve Ölçüleri

Kalıp setleri, değişik biçim ve boyutlarda standardlaştırılmıştır. Standard ka­lıp setleri iki ana gruba ayrılır.

1. Açık kalıp setleri,
2. Sütunlu kalıp setleri.

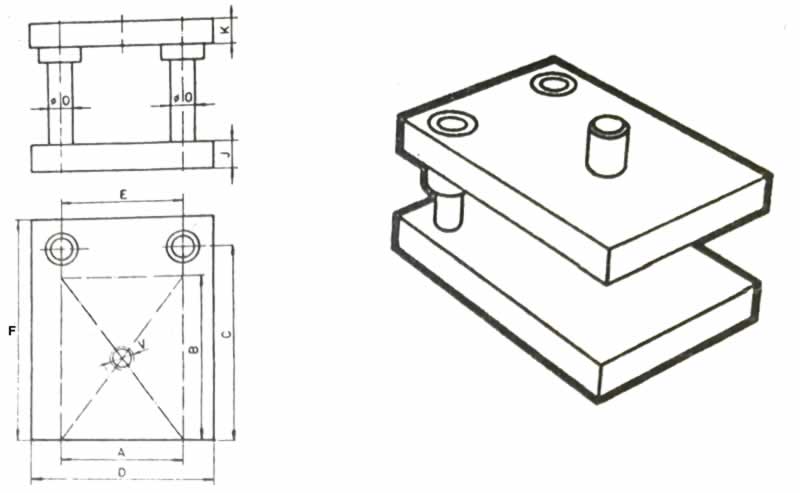

Açık Kalıp Setleri

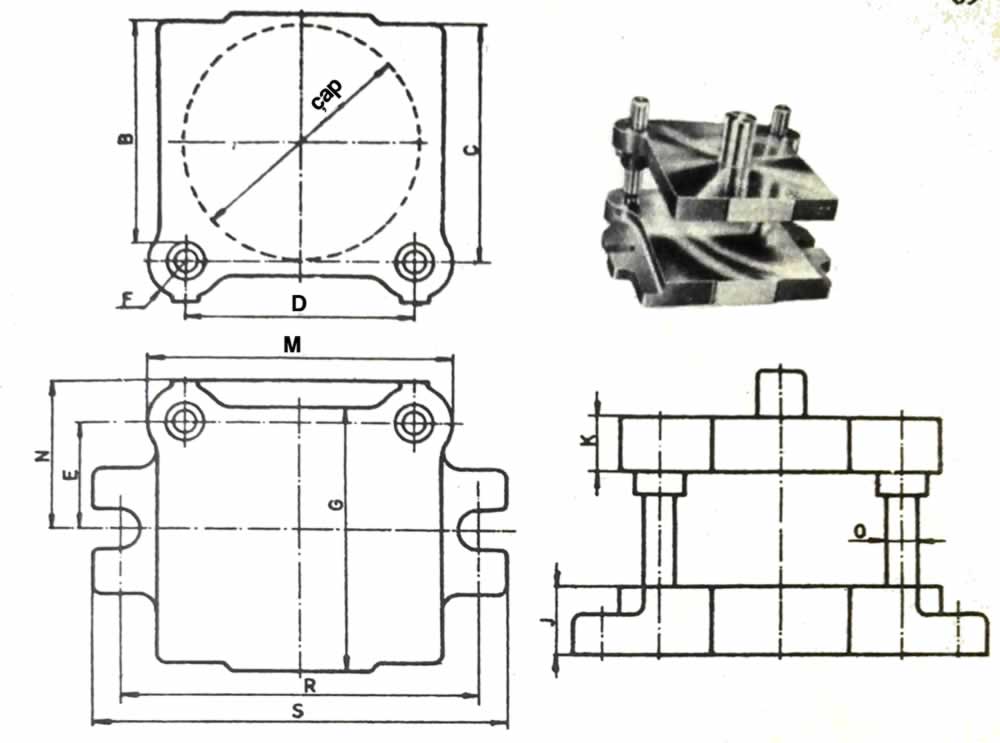

Açık kalıp setini Kalıp Alt Plâkası, Kalıp Üst Plâ­kası ve Kalıp Sapı oluşturmaktadır.

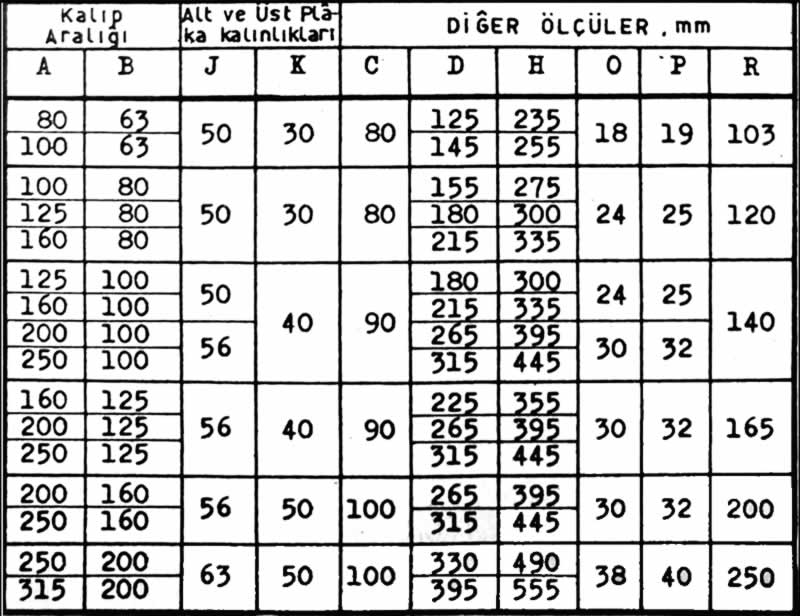

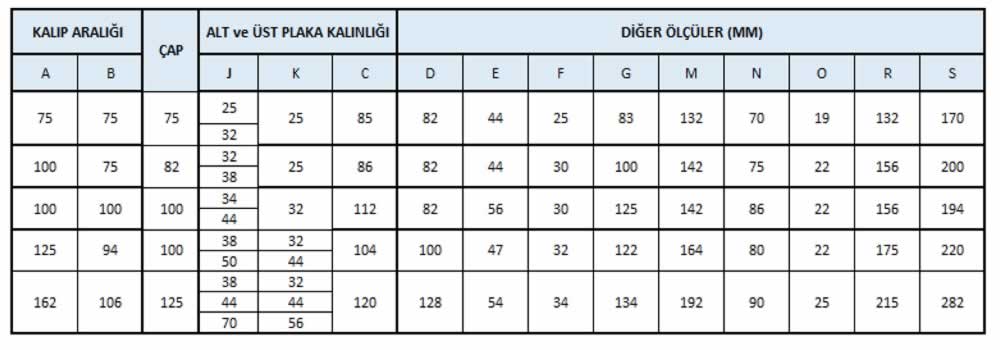

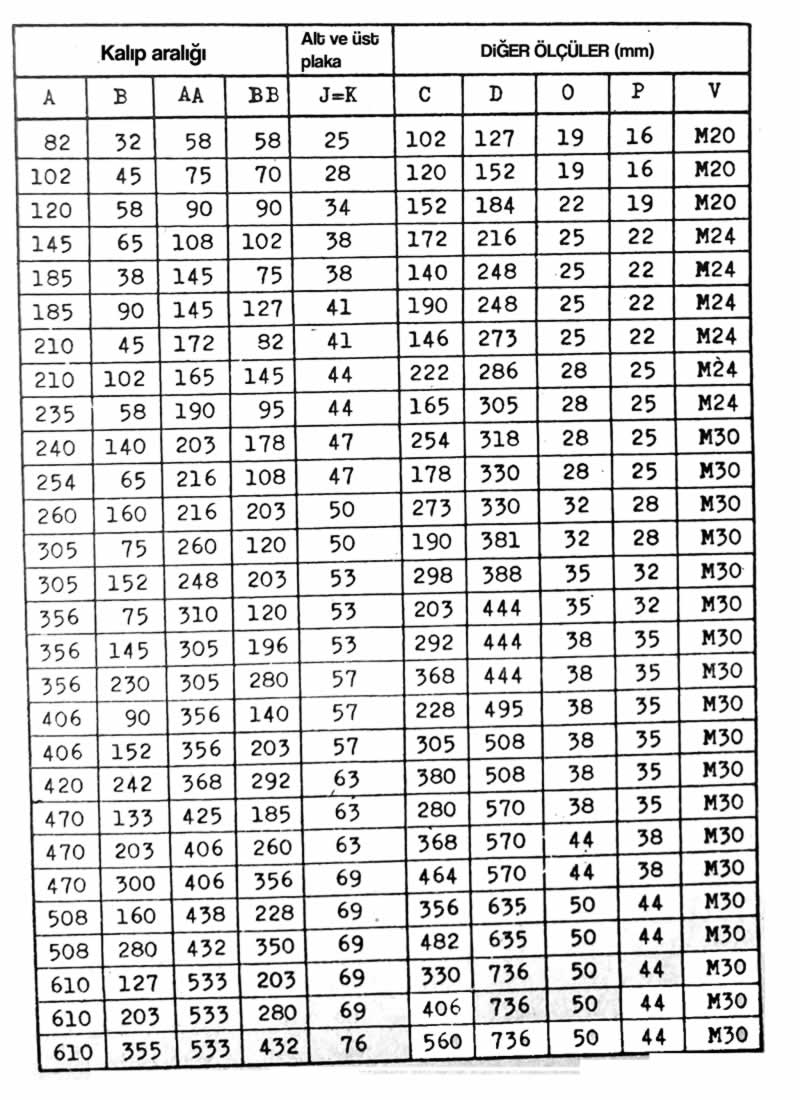

Açık yuvarlak kalıp seti ölçüleri tablosu- mm (yukarıda)

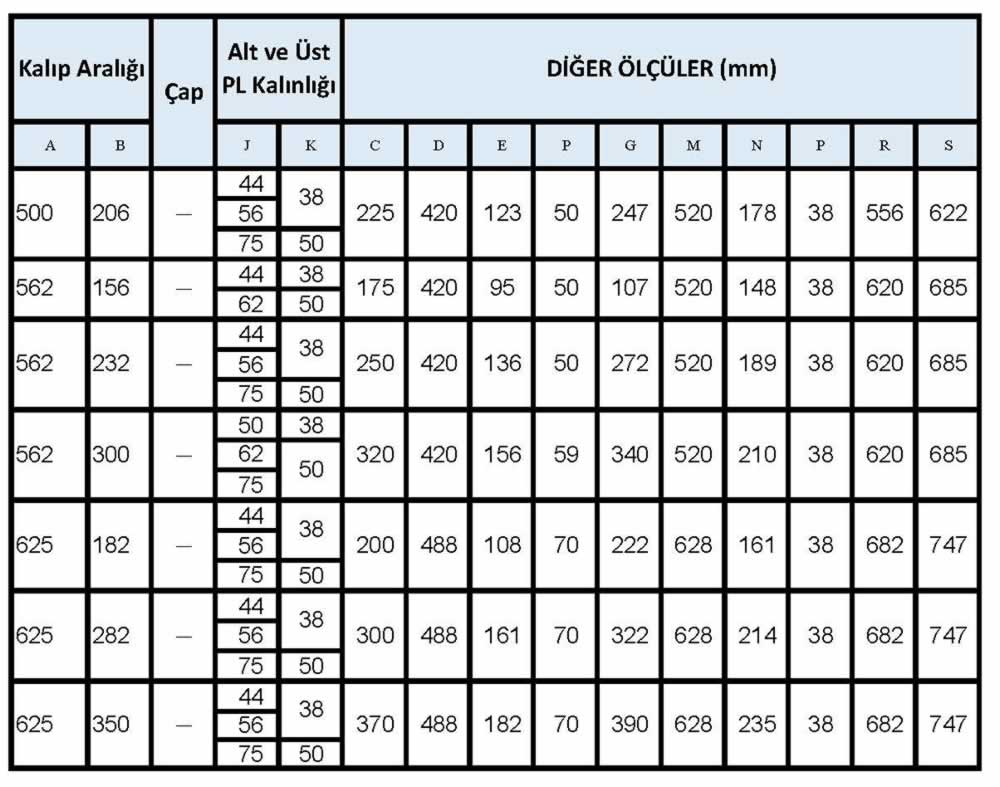

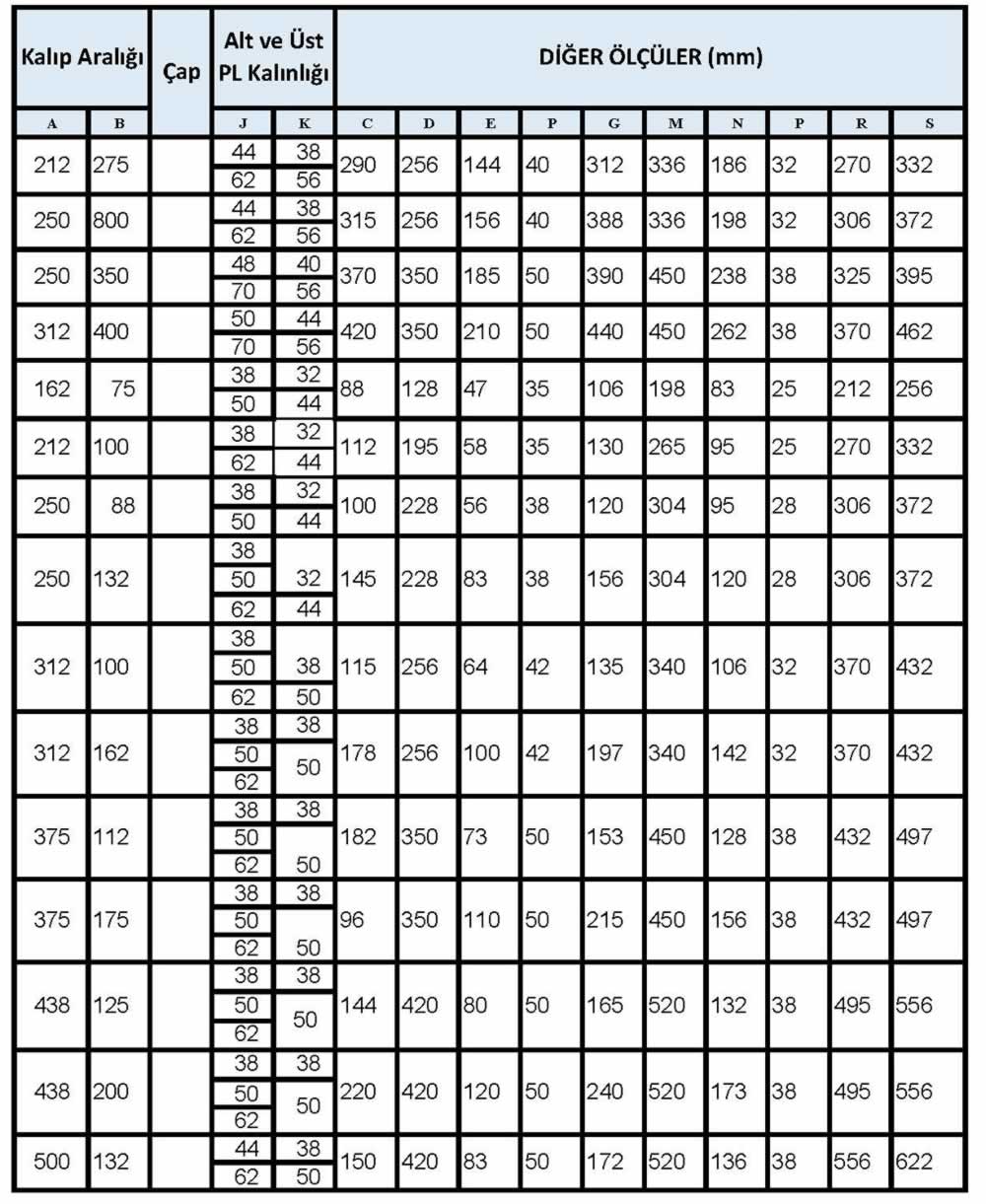

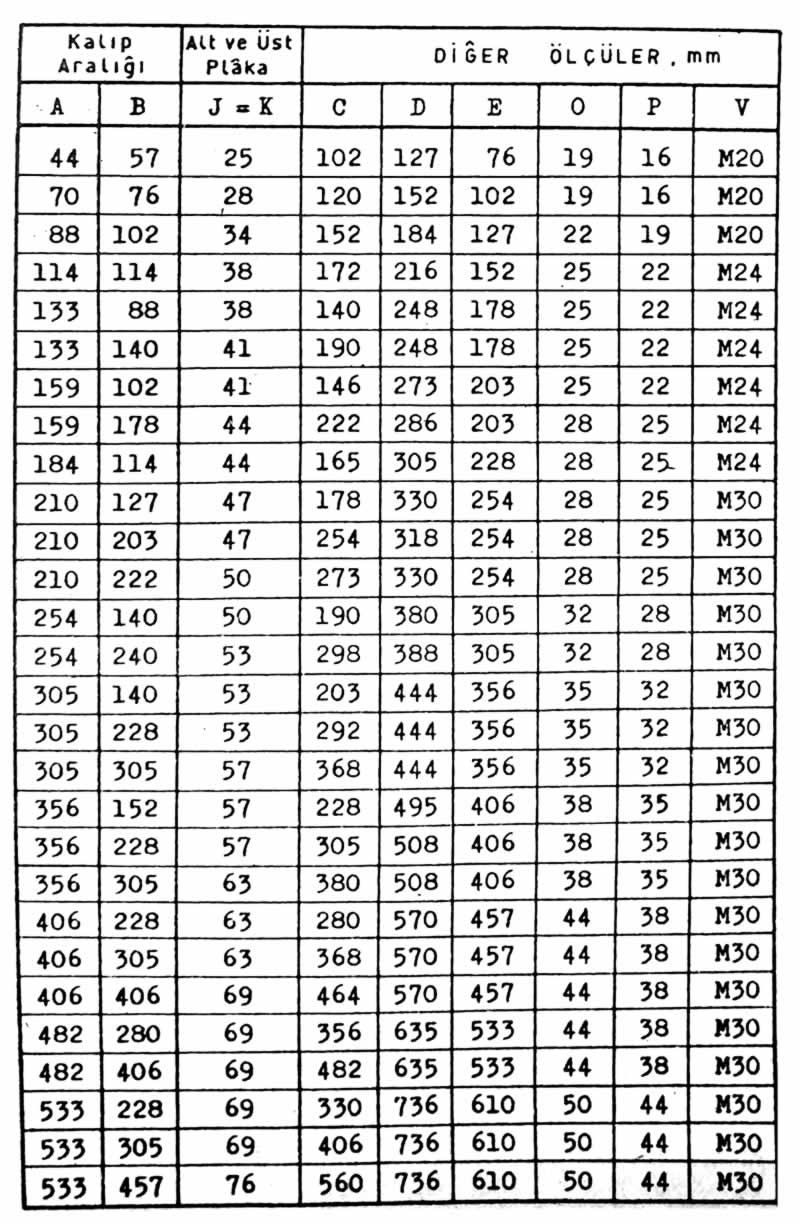

Açık kare ve dikdörtgen kalıp seti ölçüleri çizelgesi – mm (Yukarıda)

Sütunlu Kalıp Setleri

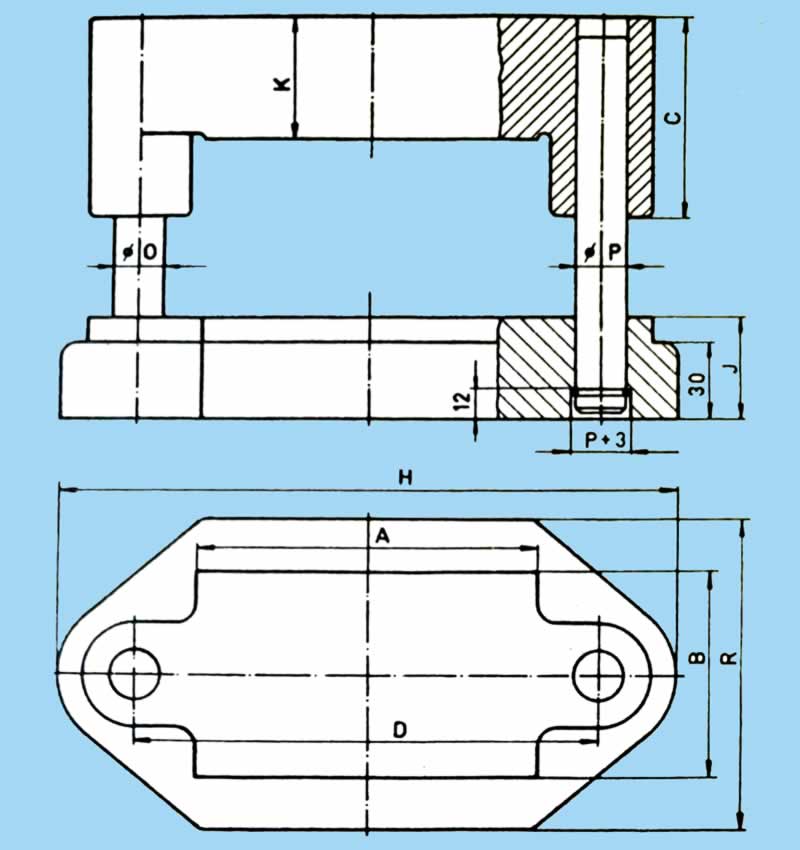

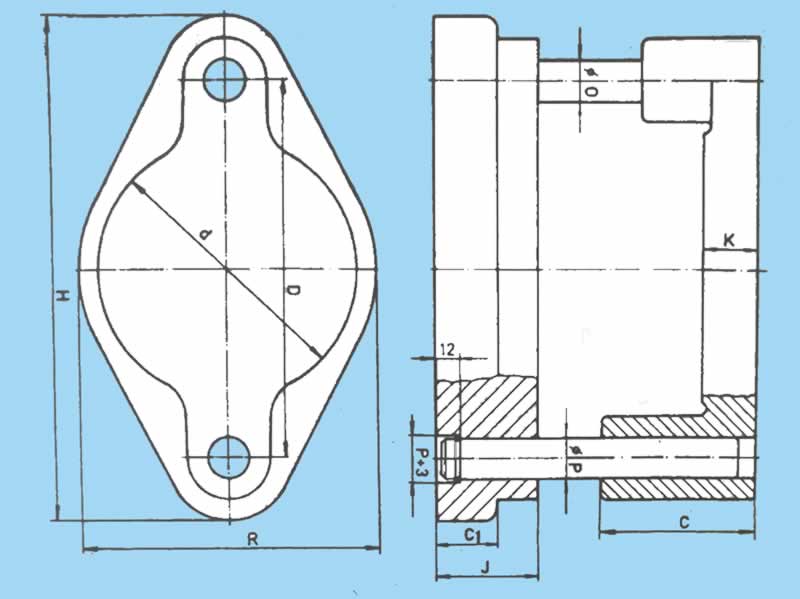

Sütunlu kalıp setini, Kalıp alt plakası, kalıp Üst Plâkası, Kılavuz Sütunu ve Burcu, ayrıca küçük boyutlu kalıplarda kalıp sapı oluşturmaktadır.

Standard sütunlu kalıp seti tipleri aşağıdaki özellikleri taşımaktadır;

1. Kalıp Alt ve Üst Plâka biçimleri,
2. Kalıp Alt ve Üst Plâka malzemesinin cinsi ve özellikleri.
3. Kalıp setine ait Kılavuz Sütunu ve Burcu sayısı,
4. Kılavuz Sütunu ve Burçlarının montajı,
5. Kılavuz Sütunu ve Burcunun tipi,
6. Arzu edilen ilâve elemanlar,
7. İşlenen yüzeylerin kalitesi,
8. Kullanılması gereken kalıpla birlikte pres tipi.

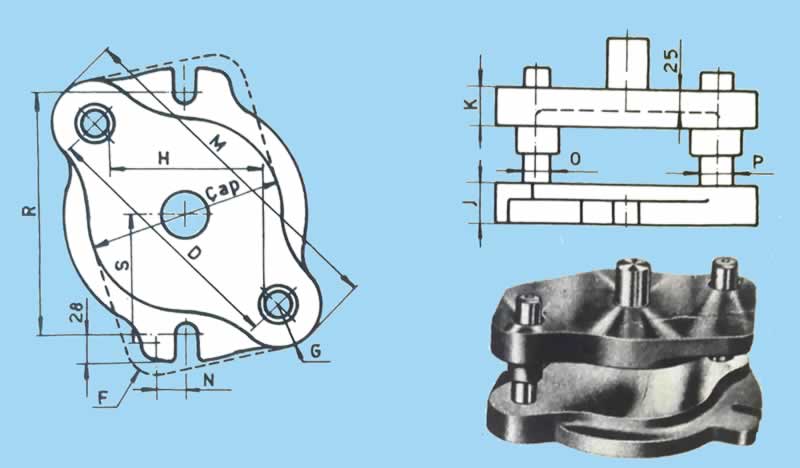

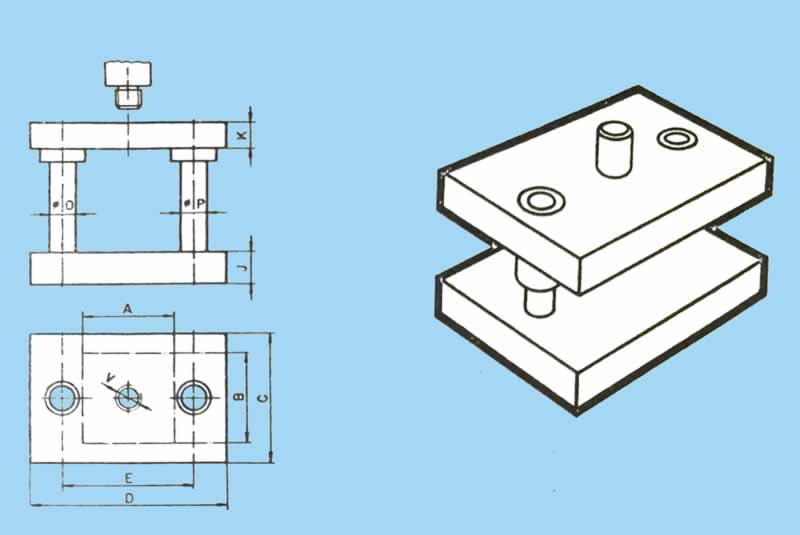

Değişik biçimli standart kalıp setleri (yukarıda)

1  |  24

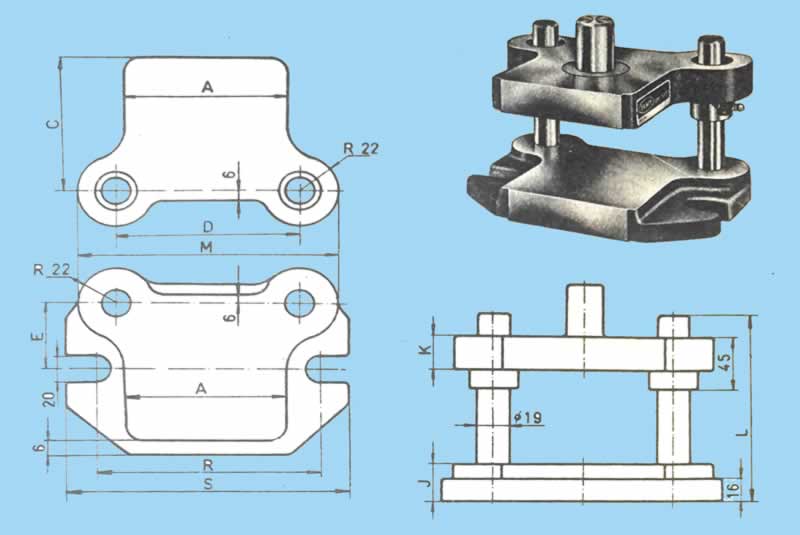

Normal, Ters ve Uzun kalıp seti

Normal, Ters ve Uzun kalıp seti

2  |  24

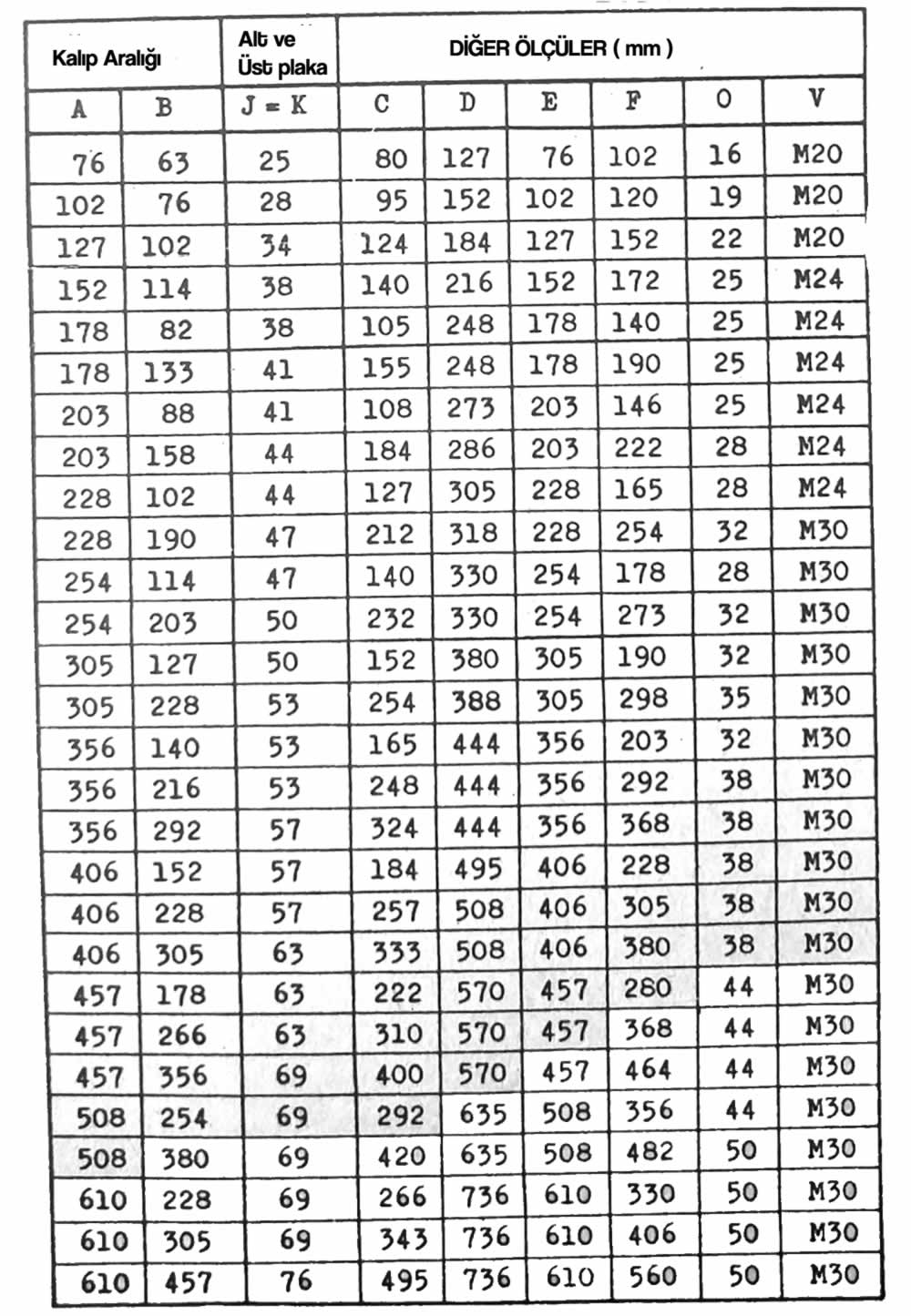

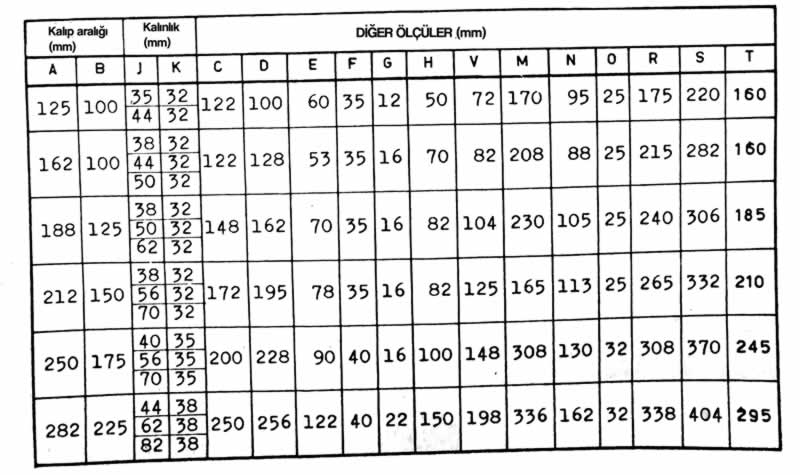

Normal, Ters ve Uzun kalıp seti ölçüleri

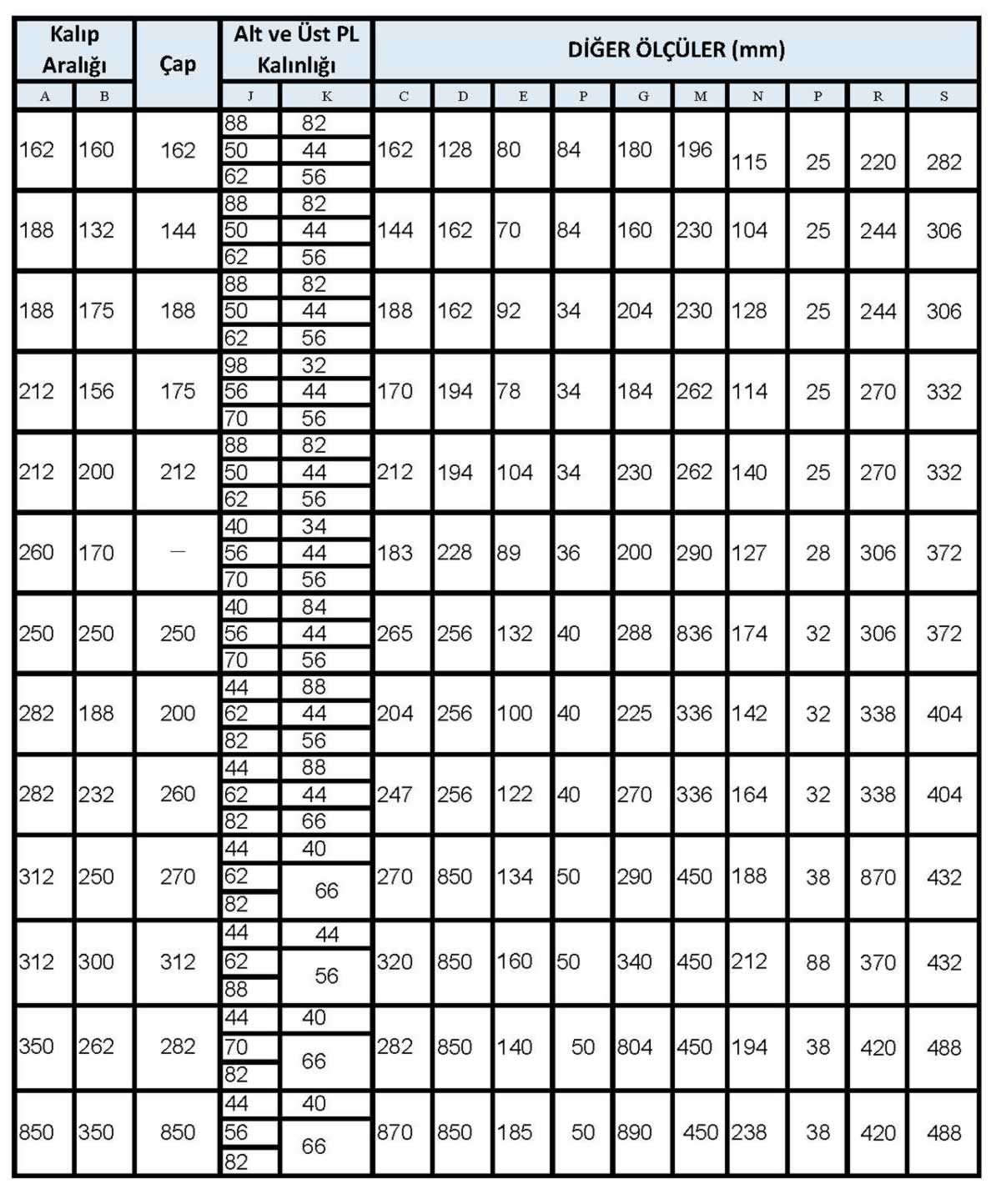

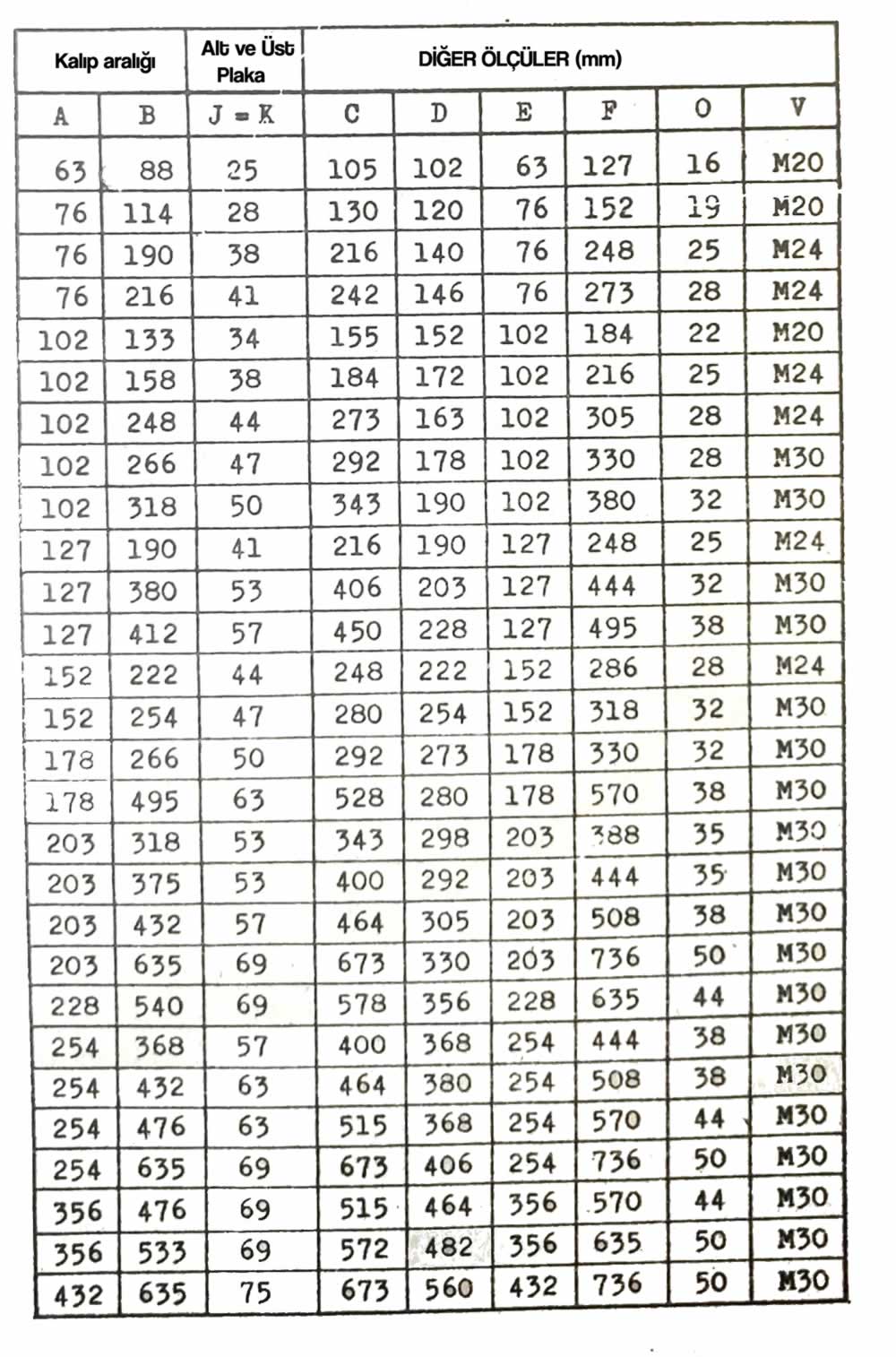

Normal, Ters ve Uzun kalıp seti ölçüleri, mm

3  |  24

Normal, Ters ve Uzun kalıp seti ölçüleri -2

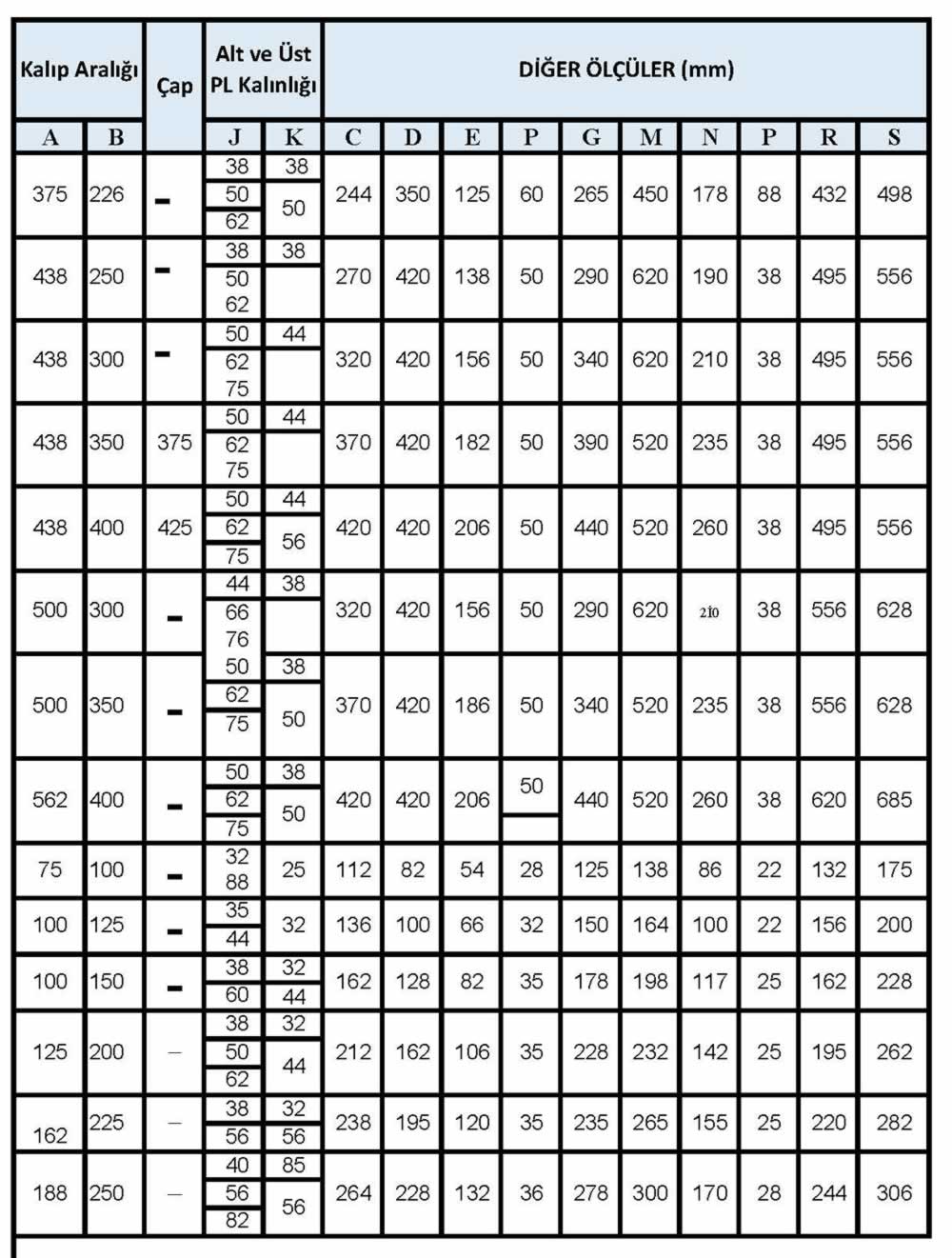

Normal, Ters ve Uzun kalıp seti ölçüleri, önceki tablonun devamı

4  |  24

Normal, Ters ve Uzun kalıp seti ölçüleri -3

Normal, Ters ve Uzun kalıp seti ölçüleri tablosunun devamı

5  |  24

Normal, Ters ve Uzun kalıp seti ölçüleri -4

Normal, Ters ve Uzun kalıp seti ölçüleri tablosunun devamı

6  |  24

Normal, Ters ve Uzun kalıp seti ölçüleri -5

Normal, Ters ve Uzun kalıp seti ölçüleri tablosu devamı

7  |  24

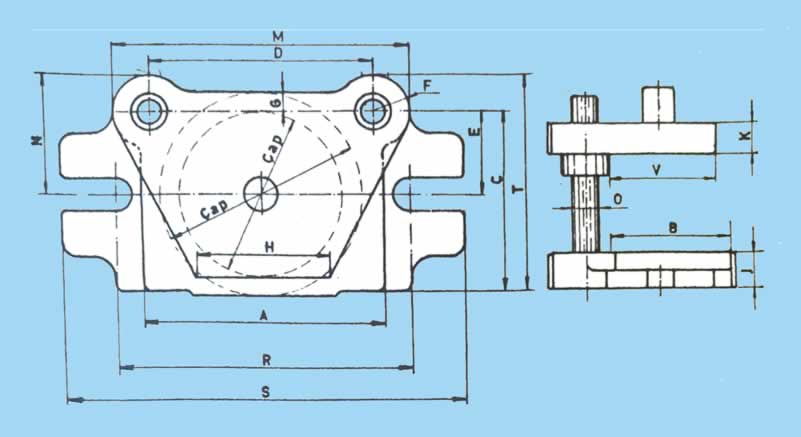

arkadan Sütunlu Standart uzun çelik kalıp seti

arkadan Sütunlu Standart uzun çelik kalıp seti

8  |  24

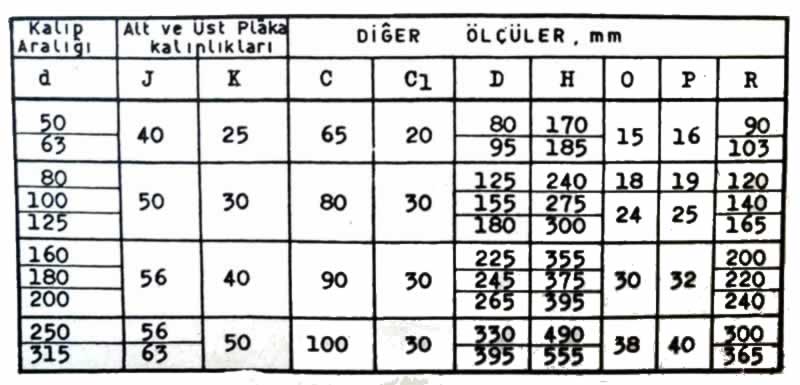

Arkadan sütunlu standard uzun çelik kalıp seti ölçüleri

Arkadan sütunlu standard uzun çelik kalıp seti ölçüleri

9  |  24

Arkadan sütunlu standard ters çelik kalıp seti

Arkadan sütunlu standard ters çelik kalıp seti

10  |  24

Arkadan sütunlu standard ters çelik kalıp seti ölçüleri

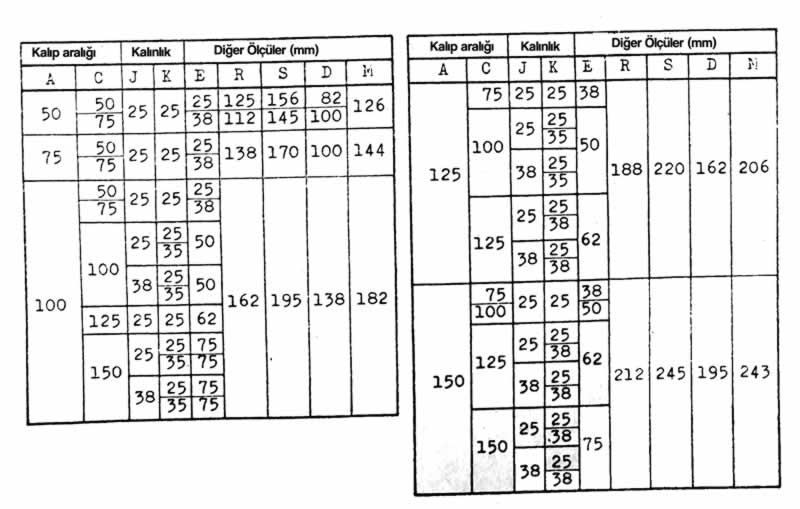

Arkadan sütunlu standard ters çelik kalıp seti ölçüleri tablosu

11  |  24

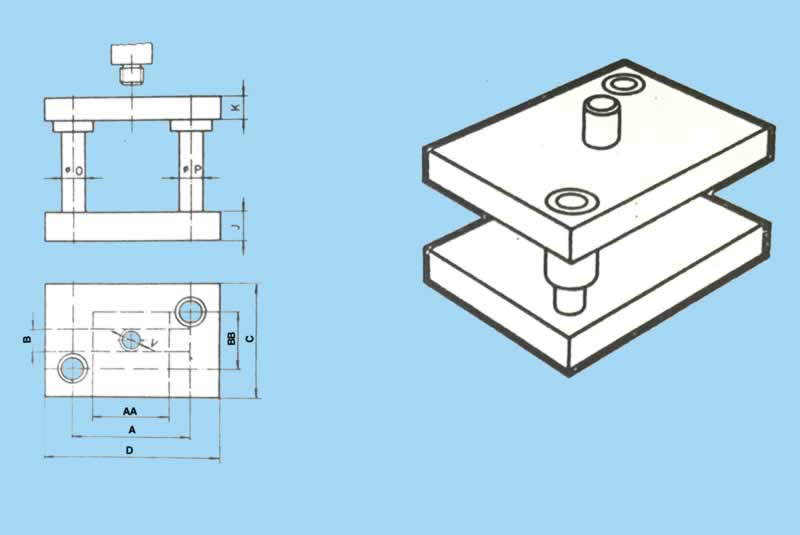

merkezden sütunlu standart çelik kalıp seti

merkezden sütunlu standart çelik kalıp seti

12  |  24

merkezden sütunlu standart kalıp seti ölçüleri

merkezden sütunlu standart kalıp seti ölçüleri tablosu

13  |  24

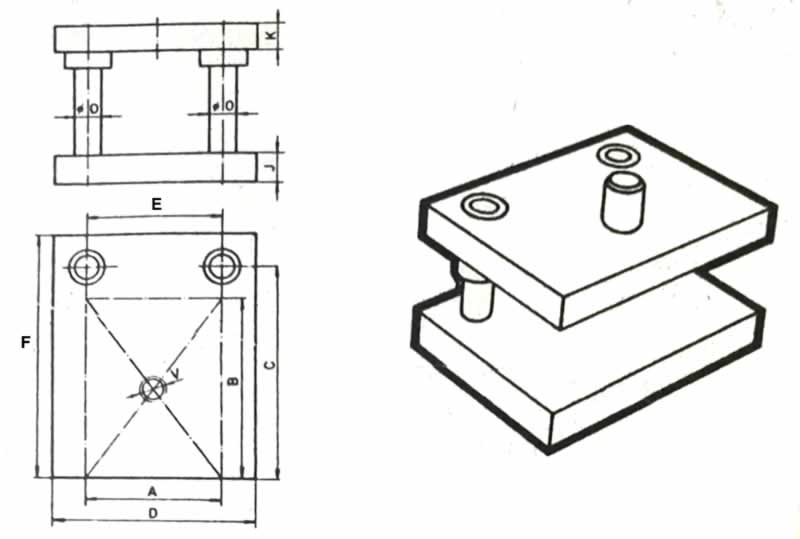

Çapraz sütunlu standart çelik kalıp seti

Çapraz sütunlu standart çelik kalıp seti

14  |  24

Çapraz sütunlu standart çelik kalıp seti ölçüleri

Çapraz sütunlu standart çelik kalıp seti ölçüleri tablosu

15  |  24

Normal küçük standart çelik kalıp seti

Normal küçük standart çelik kalıp seti

16  |  24

Normal küçük standart çelik kalıp seti ölçüleri

Normal küçük standart çelik kalıp seti ölçüleri tablosu

17  |  24

v tipi standart kalıp seti

v tipi standart kalıp seti

18  |  24

v tipi standart kalıp ölçüleri

v tipi standart kalıp seti ölçüleri tablosu

19  |  24

Yuvarlak yarı çelik standart kalıp seti

Yuvarlak yarı çelik standart kalıp seti

20  |  24

Yuvarlak yarı çelik standart kalıp seti ölçüleri

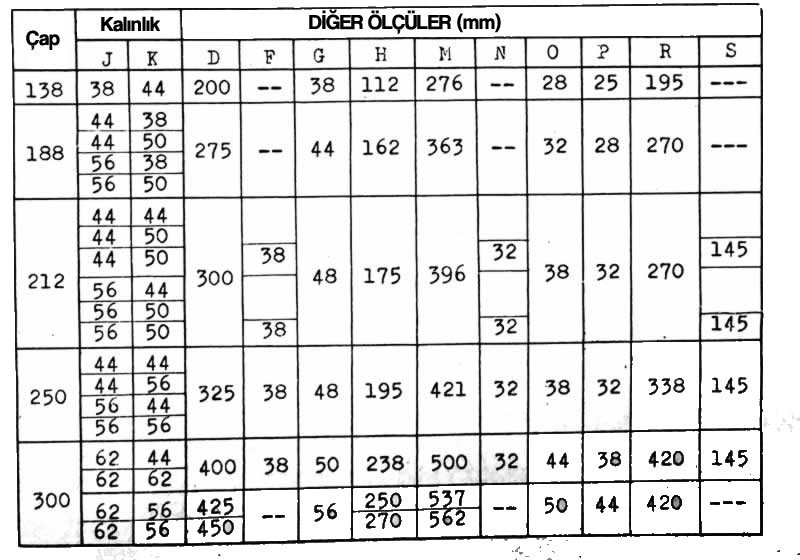

Yuvarlak yarı çelik standart kalıp seti ölçüleri tablosu

21  |  24

D form merkezden sütunlu kalıp seti

D form merkezden sütunlu kalıp seti

22  |  24

D form merkezden sütunlu kalıp seti ölçüleri

D form merkezden sütunlu kalıp seti ölçüleri tablosu

23  |  24

C form merkezden sütunlu kalıp seti

C form merkezden sütunlu kalıp seti

24  |  24

C form merkezden sütunlu kalıp seti ölçü tablosu

C form merkezden sütunlu kalıp seti ölçü tablosu
