Motorlar, kompresörler, tezgahlar ve sayısız endüstriyel makinede hareket, kayışla birbirine bağlı iki kasnak arasında aktarılır. Kasnakların çap oranı, çıkış milinin ne kadar hızlı döneceğini ve ne kadar tork üreteceğini belirler. Aşağıdaki interaktif hesaplayıcıyla iki kasnağın çapını ve giriş devrini girerek kayış oranını, çıkış devrini, kayış hızını ve isterseniz çıkış torkunu anında hesaplayabilir, kayışla bağlı iki kasnağın gerçekte nasıl döndüğünü canlı animasyonla görebilirsiniz.
Kayış-Kasnak Sistemi Nedir?
Kayış-kasnak sistemi, bir tahrik kasnağından (genellikle motor miline bağlı) bir kayış aracılığıyla tahrik edilen kasnağa güç aktaran basit ama yaygın bir mekanik iletim yöntemidir. Dişli sistemlerinin aksine kasnaklar birbirine doğrudan temas etmez; aralarındaki mesafe kayışla köprülenir. Bu sayede iki mil arasında belirli bir mesafe bırakılabilir, titreşim ve darbeler kısmen kayış tarafından sönümlenir, ve aşırı yüklenmede kayış kayarak (slip) hem motoru hem tahrik edilen ekipmanı korur.
Kayış-Kasnak Oranı Hesaplayıcı
Aşağıdaki araca kendi kasnak çaplarınızı ve giriş devrinizi girerek anında sonucu görebilir, isterseniz giriş torku ekleyerek çıkış torkunu da hesaplayabilirsiniz. İki kasnağın kayışla bağlı şekilde aynı yönde dönmesini de canlı animasyonla izleyebilirsiniz.
Kayış oranı i = D2/D1 formülüyle hesaplanır. i > 1 ise devir düşer/tork artar (redüksiyon), i < 1 ise devir artar/tork düşer. Kayış hızı, kayışın her noktasında sabittir ve kayma (slip) ihmal edilerek hesaplanmıştır. Dönüş animasyonu gerçek hıza ölçekli değildir, sadece göreli hızı gösterir.
Kayış Oranı Nasıl Hesaplanır?

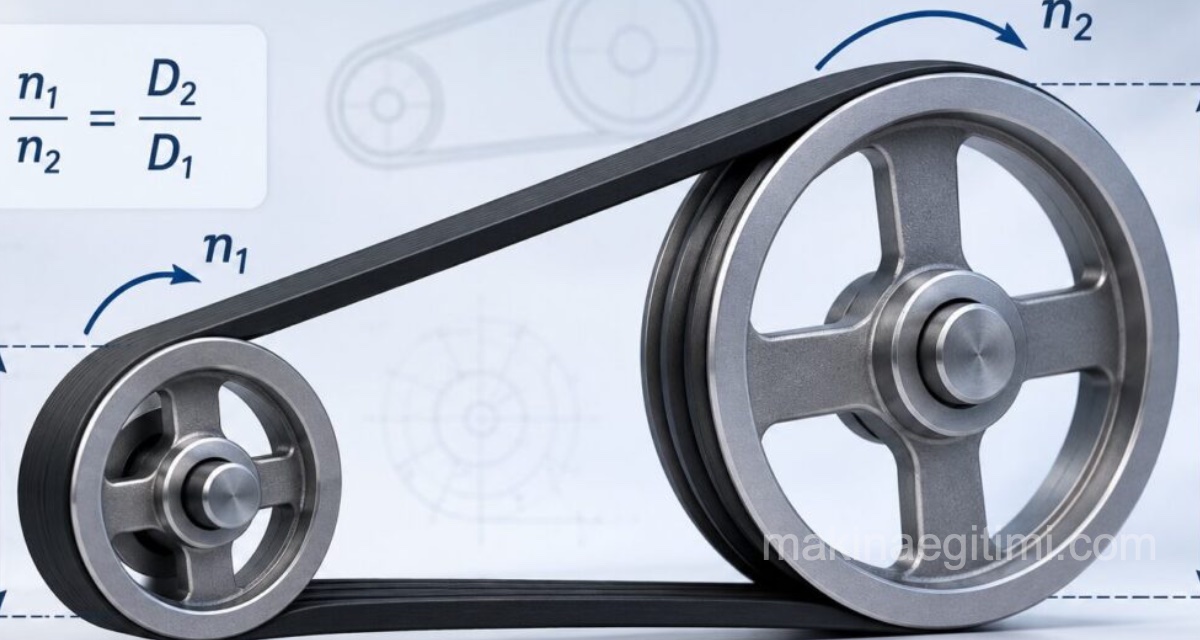

Kayış oranı i = D2 / D1 formülüyle hesaplanır. Burada D1 tahrik kasnağının (giriş, genellikle motor tarafı) çapını, D2 ise tahrik edilen kasnağın (çıkış) çapını ifade eder. Oran bulunduktan sonra çıkış devri n2 = n1 / i, çıkış torku ise T2 = T1 × i formülüyle hesaplanır — tıpkı dişli sistemlerinde olduğu gibi devir ile tork ters orantılıdır.
Örneğin 60 mm çapında bir tahrik kasnağı, 180 mm çapında bir kasnağı döndürüyorsa kayış oranı 180/60 = 3’tür. Giriş mili dakikada 1400 devir yapıyorsa çıkış mili 1400/3 ≈ 467 devir yapar. Kayış hızı ise v = π × D1 × n1 formülüyle hesaplanır ve kayışın her noktasında sabittir — bu örnekte yaklaşık 264 m/dak’dır.
Kayış-Kasnak Sistemi ile Dişli Sisteminin Farkı
Formül yapısı neredeyse aynı olsa da iki sistem arasında önemli bir fark vardır: kenetli dişliler birbirine ZIT yönde dönerken, kayışla bağlı iki kasnak (kayış çapraz takılmadığı sürece) AYNI yönde döner, çünkü kayış her iki kasnağın da aynı tarafına aynı yönde temas eder. Ayrıca dişli sistemleri kaymadan (slip’siz) tam senkron çalışırken, kayış sistemlerinde belirli bir kayma payı vardır; bu da kayış sistemlerini aşırı yüke karşı daha toleranslı ama hassas senkronizasyon gerektiren uygulamalar için daha az uygun hale getirir.
Kayış-Kasnak Sisteminin Kullanım Alanları
- Motor-kompresör tahrikleri: elektrik motorunun devrini kompresörün ihtiyaç duyduğu devre indirger ya da artırır.
- Torna ve matkap tezgahları: kademeli kasnaklarla (basamaklı kasnak) farklı devir seçenekleri sunar.
- Taşıyıcı bant sistemleri (konveyörler): motor devrini bandın ihtiyaç duyduğu hıza dönüştürür.
- Klima kompresörleri ve alternatörler (otomotiv): motor krank milinden aldığı gücü kayışla farklı devirlerde aktarır.
Sıkça Sorulan Sorular
Kayış sistemleri daha sessiz çalışır, iki mil arasında büyük mesafe bırakılmasına izin verir, yağlama gerektirmez ve aşırı yükte kayarak hem motoru hem ekipmanı korur. Buna karşılık dişli sistemleri daha yüksek güç aktarımına ve daha hassas senkronizasyona uygundur.
Kayış hızı, kayışın maruz kaldığı gerilme ve aşınmayı etkiler. Çoğu kayış tipi için üretici tarafından belirtilen bir maksimum hız sınırı vardır; bu sınırın aşılması kayışın ömrünü kısaltır ve kopma riskini artırır.
Bu hesaplayıcı, ideal (kaymasız) bir sistemi baz alır. Gerçek kayış-kasnak sistemlerinde, özellikle düz kayışlarda, küçük bir kayma payı vardır; V kayışları ve dişli (senkron) kayışlar kaymayı büyük ölçüde azaltır ya da tamamen ortadan kaldırır.
Kayış, her iki kasnağın da dış yüzeyine aynı taraftan sarıldığı için ikisini de aynı yönde döndürür. Kasnakların zıt yönde dönmesi isteniyorsa kayış “çapraz” (crossed belt) şekilde takılır — ancak bu, kayışın kendi üzerine sürtünmesine yol açtığı için pratikte pek tercih edilmez.
Dişli (senkron) kayış sistemlerinde çap yerine kasnağın diş sayısı da kullanılabilir; formül aynı kalır, sadece D1/D2 yerine tahrik ve tahrik edilen kasnağın diş sayıları (Z1/Z2) oranlanır — çünkü diş aralığı (pitch) sabit olduğunda diş sayısı çapla doğru orantılıdır.
Doğru kasnak oranını seçmek, hem motor verimliliği hem de tahrik edilen ekipmanın performansı açısından kritiktir. Yukarıdaki hesaplayıcıyı kullanarak kendi projeleriniz için doğru kasnak çiftini seçmeden önce hızlıca fikir edinebilirsiniz.
