Bu yazıda birlikte çalışan dişlilerde çıkış devri ve çıkış torku hesabı için bir aracımız var.
Bir araç şanzımanında, bisiklet vitesinde ya da endüstriyel bir redüktörde iki dişli çark birbirine kenetlendiğinde, aralarındaki diş sayısı farkı devri ve torku doğrudan belirler. Bu orana dişli oranı denir ve makine mühendisliğinin en temel hesaplamalarından biridir.
Dişli Oranı Nedir?
Dişli oranı (gear ratio), birbirine kenetli iki dişli çarktan tahrik edilen (çıkış) dişlinin diş sayısının, tahrik eden (giriş) dişlinin diş sayısına bölünmesiyle bulunan bir değerdir. Bu oran, giriş milinden gelen dönme hareketinin çıkış milinde ne kadar hızlanacağını ya da yavaşlayacağını, buna karşılık torkun ne kadar artacağını ya da azalacağını belirler.
Dişli Oranı Nasıl Hesaplanır?
Dişli oranı i = Z2 / Z1 formülüyle hesaplanır. Burada Z1, tahrik dişlisinin (motor tarafındaki, giriş) diş sayısını; Z2 ise tahrik edilen dişlinin (çıkış) diş sayısını ifade eder. Oran bulunduktan sonra çıkış devri n2 = n1 / i, çıkış torku ise T2 = T1 × i formülüyle hesaplanır — burada n1 giriş devrini, T1 ise giriş torkunu temsil eder.
Örneğin 12 dişli bir tahrik dişlisi, 36 dişli bir dişliyi döndürüyorsa dişli oranı 36/12 = 3’tür. Giriş mili dakikada 500 devir yapıyorsa çıkış mili 500/3 ≈ 167 devir yapar; ama giriş torku 10 Nm ise çıkış torku 10 × 3 = 30 Nm’ye çıkar.
Dişli Oranı Hesaplayıcı
Aşağıdaki araca kendi diş sayılarınızı ve giriş devrinizi girerek anında sonucu görebilir, isterseniz giriş torku ekleyerek çıkış torkunu da hesaplayabilirsiniz. İki dişlinin birbirine kenetli şekilde zıt yönlerde dönmesini de canlı animasyonla izleyebilirsiniz.
Dişli oranı i = Z2/Z1 formülüyle hesaplanır. i > 1 ise devir düşer/tork artar (redüksiyon), i < 1 ise devir artar/tork düşer. Dönüş animasyonu gerçek hıza ölçekli değildir, sadece yön ve göreli hızı gösterir.
Dişli Oranının Gerçek Hayattaki Kullanım Alanları
Dişli oranı kavramı sadece ders kitaplarında değil, günlük hayatta sıkça karşılaştığımız birçok mekanizmada karşımıza çıkar:
- Araç şanzımanları: düşük viteslerde büyük dişli oranı, kalkışta gereken yüksek torku sağlar; yüksek viteslerde oran küçülür ve hız artar.
- Bisiklet vitesleri: pedal dişlisi ile arka teker dişlisi arasındaki oran, az kuvvetle hızlı gitmeyi ya da yokuşta rahat pedal çevirmeyi sağlar.
- Endüstriyel redüktörler: elektrik motorlarının yüksek devrini, bir makinenin ihtiyaç duyduğu düşük devir-yüksek tork değerine indirger.
- Saat mekanizmaları: küçük bir yayın enerjisini, akrep ve yelkovan gibi farklı hızlarda dönen parçalara dağıtır.
Redüksiyon mu, Artırma mı?
Dişli oranı (i) 1’den büyükse buna redüksiyon denir: çıkış devri düşer, buna karşılık çıkış torku artar — ağır yük kaldırma veya kalkış gibi güç gerektiren durumlarda tercih edilir. Oran 1’den küçükse buna artırma (mültiplikasyon) denir: çıkış devri artar, tork düşer — hız kazandırmak istenen uygulamalarda kullanılır. Oran tam olarak 1 ise devir ve tork hiç değişmez, sadece dönme yönü ya da mil konumu değişebilir.
Sıkça Sorulan Sorular
Dişli oranı, bir makinenin ne kadar hızlı çalışacağını ve ne kadar kuvvet üretebileceğini doğrudan belirler. Doğru oran seçilmezse motor ya gereksiz yere yorulur ya da makine yeterli gücü üretemez.
Çıkış devri düşer, çıkış torku artar. Buna redüksiyon denir ve genellikle yük kaldırma ya da kalkış anında yüksek kuvvet gereken uygulamalarda tercih edilir.
Ard arda bağlı her dişli çiftinin oranı ayrı ayrı hesaplanıp birbiriyle çarpılır. Örneğin 3’e 1 oranındaki bir çift, 2’ye 1 oranındaki başka bir çiftle art arda bağlanırsa toplam oran 3 × 2 = 6’ya 1 olur.
Enerji korunumu nedeniyle (sürtünme kayıpları ihmal edilirse) devir ile tork ters orantılıdır — devir kaç kat düşerse tork o kadar kat artar. Bu yüzden dişli oranı büyüdükçe çıkış torku da aynı oranda büyür.
Bu hesaplayıcı, ideal (kayıpsız) bir sistemi baz alır. Gerçek dişli sistemlerinde sürtünme ve ısı kaybı nedeniyle verim yüzde yüzün altındadır; hassas mühendislik hesaplarında dişli tipine göre değişen bir verim katsayısı da hesaba katılmalıdır.
Dişli oranı, basit görünse de makine tasarımının kalbinde yer alan bir kavramdır. Yukarıdaki hesaplayıcıyı kullanarak kendi projeleriniz için doğru dişli çiftini seçmeden önce hızlıca fikir edinebilirsiniz.
İlgili Yazılar
Makine Elemanları II- Kaymalı Yataklar 2 -Radyal Yataklar
Pernolar – Perno nedir Nerede Kullanılır

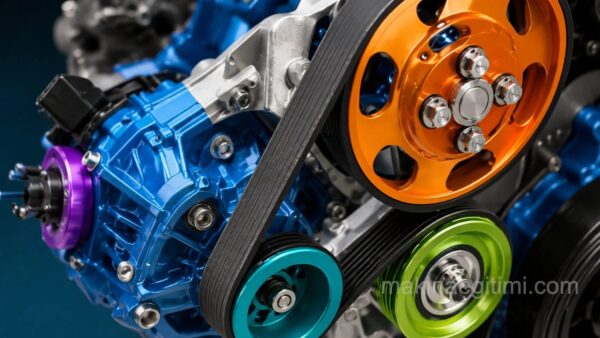

Kayış kasnaklarda hareket iletimi
