Basınç Düşürücü Valf. Çalışma Prensibi, Türleri ve Kullanım Alanları

Hidrolik sistemlerde her zaman tüm devrenin aynı basınçta çalışması gerekmez. Bir sistemin ana hattı yüksek basınçla çalışırken, o hatta bağlı bir yan devre çok daha düşük bir basınçla çalışmak zorunda olabilir. İşte tam bu noktada devreye basınç düşürme valfi girer. Bu yazıda, bu valfin ne işe yaradığını, nasıl çalıştığını ve hangi türlerinin bulunduğunu adım adım inceleyeceğiz.

Basınç Düşürücü Valf Nedir?

Hidrolik sistemlerde tek bir pompa genellikle sistemin en yüksek basınç ihtiyacına göre seçilir. Ancak sistemin bazı bölümlerinde daha düşük ve sabit bir basınca ihtiyaç duyulabilir. İşte bu noktada basınç düşürme valfleri (basınç regülatör valfleri / pressure reducing valves) devreye girer.

Basınç düşürme valfi, ana hat basıncından bağımsız olarak, valfin çıkışındaki basıncı önceden ayarlanmış sabit bir değerde tutan bir basınç kontrol elemanıdır. Sistem basıncı ne kadar yükselirse yükselsin, valf çıkışındaki basınç ayarlanan değeri aşmaz.

Basınç Düşürücü Valf Ne İşe Yarar?

Bir hidrolik sistemde farklı aktüatörler (silindir, motor vb.) farklı basınç seviyelerinde çalışmak zorunda olabilir. Örneğin bir pres makinesinde ana sıkıştırma hattı yüksek basınç gerektirirken, aynı sistemdeki bir yardımcı kelepçeleme devresi çok daha düşük bir basınçla yeterli olabilir. Basınç düşürme valfi, bu tür durumlarda tek bir pompayla birden fazla basınç seviyesi elde edilmesini sağlar. Bu sayede:

• Farklı basınç ihtiyacı olan devreler tek bir hidrolik güç ünitesinden beslenebilir.
• Düşük basınç gerektiren ekipmanlar, gereğinden fazla basınca maruz kalarak zarar görmez.
• Sistemde enerji verimliliği ve devre güvenliği artar.

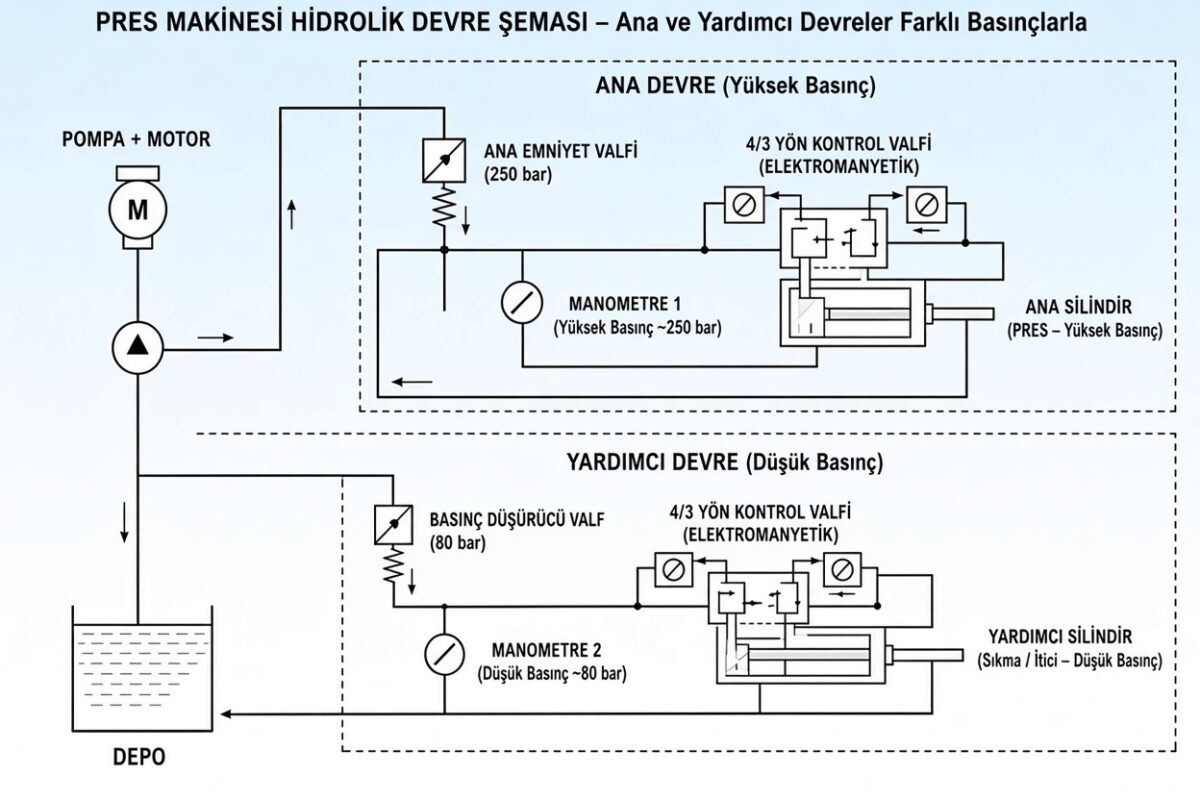

Yukarıdaki Şemanın özeti:

• Ana devre: Pompadan gelen yüksek basınç (örnek 250 bar) doğrudan ana pres silindirine gider. Yüksek kuvvet gerektiren presleme işlemi burada yapılır.
• Yardımcı devre: Ana hattan bir basınç düşürücü valf ile ayrılır ve daha düşük basınca (örnek 80 bar) ayarlanır. Bu basınç yardımcı silindirlere (sıkma, itici, tutucu vb.) gider.
• Böylece aynı pompa ile iki farklı basınç seviyesi sağlanır; enerji verimliliği artar ve yardımcı elemanlar aşırı basınca maruz kalmaz.

Çalışma Prensibi

Basınç düşürme valfleri normalde açık konumdadır. Çalışma mantığı şu şekildedir:

• Valfin çıkış (sekonder) tarafındaki basınç, yay kuvvetine karşı etki eder.
• Çıkış basıncı ayarlanan değere ulaştığında valf kısmen kapanır ve giriş ile çıkış arasında bir basınç düşümü oluşturur.
• Böylece çıkış basıncı sabit tutulur.
• Çıkış tarafındaki akışkan tüketimi arttığında valf daha fazla açılır; tüketim azaldığında ise kısılır.

Kısaca: Giriş basıncı (primer) değişken olabilir, çıkış basıncı (sekonder) sabittir.

Basınç Düşürücü Valf Türleri

Kumanda şekline göre basınç düşürme valfleri iki ana grupta incelenir.

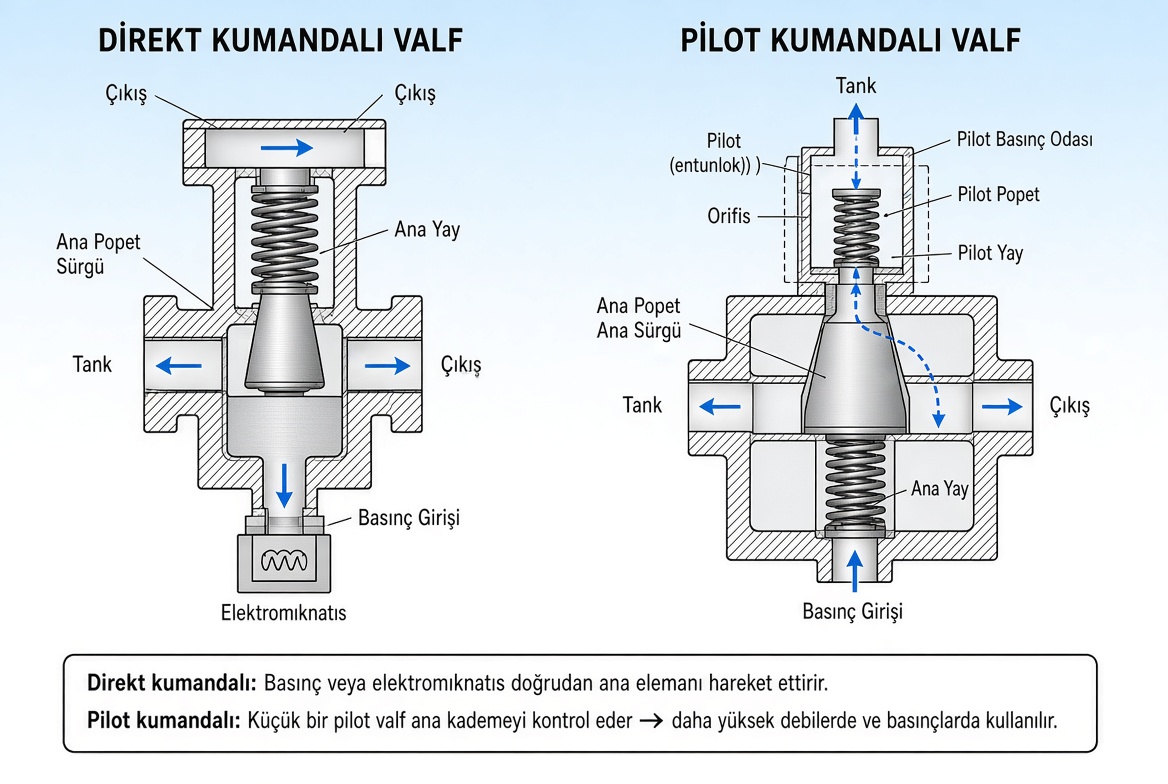

Direkt Kumandalı Basınç Düşürme Valfi

Bu türde, çıkış basıncı doğrudan valfin sürgüsüne etki eder ve sürgüyü hareket ettiren kuvvet bir yayla dengelenir. Yapısı basit olduğu için düşük ve orta debili sistemlerde tercih edilir. Ancak yüksek debilerde, gerekli yay kuvvetinin çok büyümesi nedeniyle ayar hassasiyeti azalır.

Pilot Kumandalı Basınç Düşürme Valfi

Yüksek debili sistemlerde, ana sürgüyü küçük bir pilot valf kontrol eder. Pilot valf, sistemin ölçüm elemanı gibi çalışır; çıkış basıncındaki küçük değişimleri algılayarak ana sürgünün hareketini yönetir. Bu yapı sayesinde, yüksek debili devrelerde bile hassas ve kararlı bir basınç kontrolü sağlanır. Endüstriyel büyük ölçekli hidrolik sistemlerde genellikle bu tür tercih edilir.

3 Yollu ve 2 Yollu Tipler

2 yollu basınç düşürücü valfler sadece giriş ve çıkış bağlantısına sahiptir ve basınç dengeleme sırasında oluşan fazla akışı tank hattına geri gönderemez; bu, bazı devrelerde basınç dalgalanmalarına yol açabilir. 3 yollu tipler ise ek bir tank bağlantısı içerir; çıkış basıncı ayar değerini aştığında valf, fazla akışı doğrudan tanka boşaltarak daha kararlı ve hızlı bir basınç düzenlemesi sağlar. Hassas konumlandırma veya kelepçeleme uygulamalarında genellikle 3 yollu tipler tercih edilir.

Basınç Düşürücü Valf ile Basınç Emniyet Valfi Arasındaki Fark

Bu iki valf, teknik okul öğrencilerinin sıkça karıştırdığı iki elemandır. Temel farkları şu şekilde özetlenebilir:

Özellik	Basınç Düşürme Valfi	Basınç Emniyet Valfi
Normal konum	Açık	Kapalı
Etki ettiği basınç	Çıkış (sistem) basıncı	Giriş (pompa) basıncı
Devredeki rolü	Normal fonksiyonun parçası	Güvenlik elemanı
Görevi	Sürekli basınç düzenleme	Acil durum tahliyesi
Kullanım amacı	Alt devrelerde düşük basınç sağlamak	Sistemi aşırı basınca karşı korumak
Akış	Sürekli akış sağlar	Sadece aşırı basınçta açılır

Kullanım Alanları

Basınç düşürme valfleri, birden fazla basınç seviyesine ihtiyaç duyulan hemen her hidrolik sistemde karşımıza çıkar:

• Mobil hidrolikte (iş makineleri) farklı fonksiyonların farklı basınçlarda çalıştırılması.
• Endüstriyel otomasyon hatlarındaki pnömatik ve hidrolik kontrol sistemlerinde hassas konumlandırma silindirleri. Ana hattan bağımsız düşük basınç ihtiyacı.
• Pres makinelerinde ana devre yüksek basınçta çalışırken, sıkma, tutma veya itici silindirlerin daha düşük basınçta çalıştırılması.

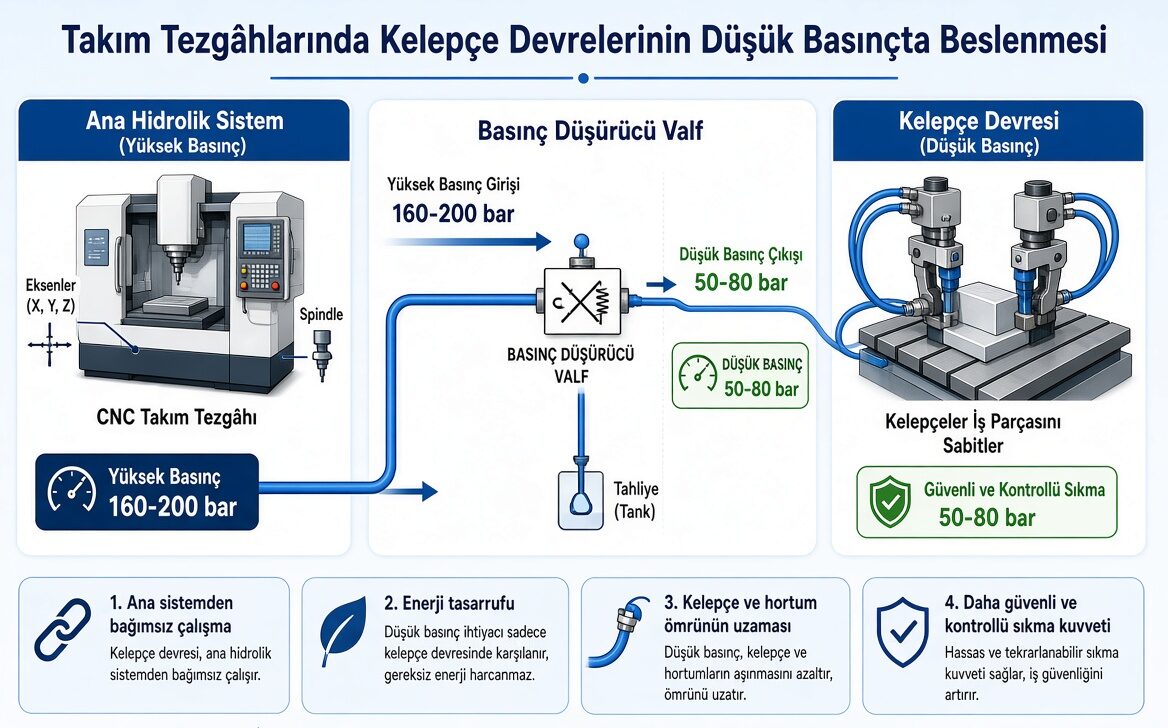

• Takım tezgâhlarında kelepçe devrelerinin ana sistemden bağımsız düşük basınçta beslenmesi. Parça sıkma/kelepçeleme devreleri – aşırı sıkmayı önlemek için düşük ve sabit basınç.
• Fren devreleri (mobil hidrolik) – kontrollü ve sabit fren basıncı
• Birden fazla aktüatörün bulunduğu sistemlerde her bir aktüatöre özel basınç sağlanması

Örnek Devre Senaryosu

Somut bir örnek üzerinden düşünelim: bir sac metal presinde ana hidrolik güç ünitesi 250 bar’da çalışarak büyük presleme silindirini besliyor olsun. Aynı makinede, sac levhayı preslemeden önce sabit tutan bir kelepçeleme (clamping) silindiri bulunuyor ve bu silindirin, malzemeye zarar vermeyecek şekilde sadece 40-50 bar ile çalışması gerekiyor.

Ana hattan doğrudan bu silindire bağlantı yapılırsa, 250 bar’lık basınç malzemeyi ezebilir veya kelepçe mekanizmasına aşırı yük bindirebilir. Bu noktada devreye giren 3 yollu bir basınç düşürücü valf, ana hattan gelen 250 bar’ı kelepçe devresine özgü 45 bar sabit basınca düşürür; ana hat basıncı üretim sırasında dalgalansa bile (örneğin 230-260 bar arası), kelepçe devresindeki basınç 45 bar civarında sabit kalmaya devam eder.

Bu senaryo, basınç düşürücü valfin pratikte neden vazgeçilmez olduğunu somutlaştırır. Tasarım aşamasında, hangi alt devrelerin düşük ve sabit basınca ihtiyaç duyduğu net olarak belirlenmeli ve bu devreler için uygun kapasitede (debi ve basınç aralığı bakımından) basınç düşürücü valf seçimi yapılmalıdır; yetersiz kapasiteli bir valf, devrenin talep ettiği debiyi sağlayamayarak hız kaybına veya basınç düşüşüne neden olabilir.

Avantajları

• Tek pompa ile birden fazla basınç seviyesi elde edilebilmesi
• Enerji tasarrufu (düşük basınçlı devreler gereksiz yere yüksek basınçta çalışmaz)
• Aktüatör ve hortumların aşırı basınca maruz kalmasının engellenmesi.
• Sistemde daha uzun ömür ve daha az ısı oluşumu

Enerji Verimliliği Açısından Değerlendirme

Basınç düşürücü valfler fonksiyonel olarak gerekli olsa da, enerji açısından tamamen kayıpsız değildir; fazla basıncı kısarak düşürdüğü için bir miktar enerji ısıya dönüşerek kaybedilir.

Sistem tasarımında, eğer düşük basınç gerektiren devrenin debisi büyükse, tek pompadan basınç düşürücü valfle beslemek yerine ayrı, düşük basınçlı ikinci bir pompa (dual pompa sistemi) kullanmak enerji verimliliği açısından daha avantajlı olabilir.

Küçük debili, ara sıra kullanılan devrelerde ise basınç düşürücü valf kullanımı, ek pompa yatırımına göre hem daha ekonomik hem de pratik kalır.

Montaj ve Kullanımda Dikkat Edilecekler

• Valfin drenaj hattı (pilot tipi valflerde) mutlaka tanka bağlanmalıdır. Bu hat tıkalı olursa valf düzgün çalışmaz.
• Ayar vidası genellikle saat yönünde çevrildiğinde basınç artar.
• Valf, mümkün olduğunca koruduğu aktüatöre yakın monte edilmelidir.
• Filtreleme kalitesi önemlidir; kirli yağ valfin hassas parçalarını bozabilir.
• Ayar yapılan basınç, sistem emniyet valfi ayarının altında olmalıdır.

Arıza Belirtileri ve Bakım

Basınç düşürme valflerinde en sık karşılaşılan sorunlardan biri, çıkış basıncının ayarlanan değerde sabit kalamamasıdır. Bu durumun başlıca nedenleri arasında sürgü ile gövde arasındaki aşınma, kirlenmiş hidrolik yağdan kaynaklanan tıkanmalar ve yay yorulması sayılabilir.

Basınç düşürücü valf ayarı, genellikle valf üzerindeki bir ayar vidası veya elektronik oransal kontrolle yapılır; ayar sırasında çıkış hattına bağlı bir manometre ile gerçek basınç izlenmelidir.

Valf arızalandığında (kaydırıcının sıkışması, yay kırılması, kirlilik nedeniyle tıkanma), alt devre beklenenden yüksek basınca maruz kalabilir; bu, bağlı bileşenlerde hasara, aşırı sıkma nedeniyle parça deformasyonuna veya güvenlik riskine yol açabilir.

Ani ve açıklanamayan basınç dalgalanmaları, genellikle valf içindeki kirlilik birikiminin ilk işaretidir. Düzenli yağ filtrasyonu ve periyodik valf kontrolü, bu tür arızaların önüne geçmede en etkili yöntemlerdir.

---

Sonuç

Basınç düşürme valfleri, modern hidrolik sistemlerin vazgeçilmez elemanlarındandır. Özellikle birden fazla basınç seviyesine ihtiyaç duyulan pres, enjeksiyon ve takım tezgâhı uygulamalarında hem enerji verimliliği hem de sistem güvenliği sağlar.

Doğru seçilmiş ve doğru ayarlanmış bir basınç düşürme valfi, sistemin hem performansını hem de ömrünü önemli ölçüde artırır.

---
