Teknik resimde tarama çizgileri

Bir parçanın kesiti alınarak tanıtımı daha kolay olacaksa görünüş yerine kesit olarak çizeriz.

Özellikle parçanın iç kısmının biçimini daha iyi görmemiz gereken yerlerde özellikle kesit resim kullanılır.

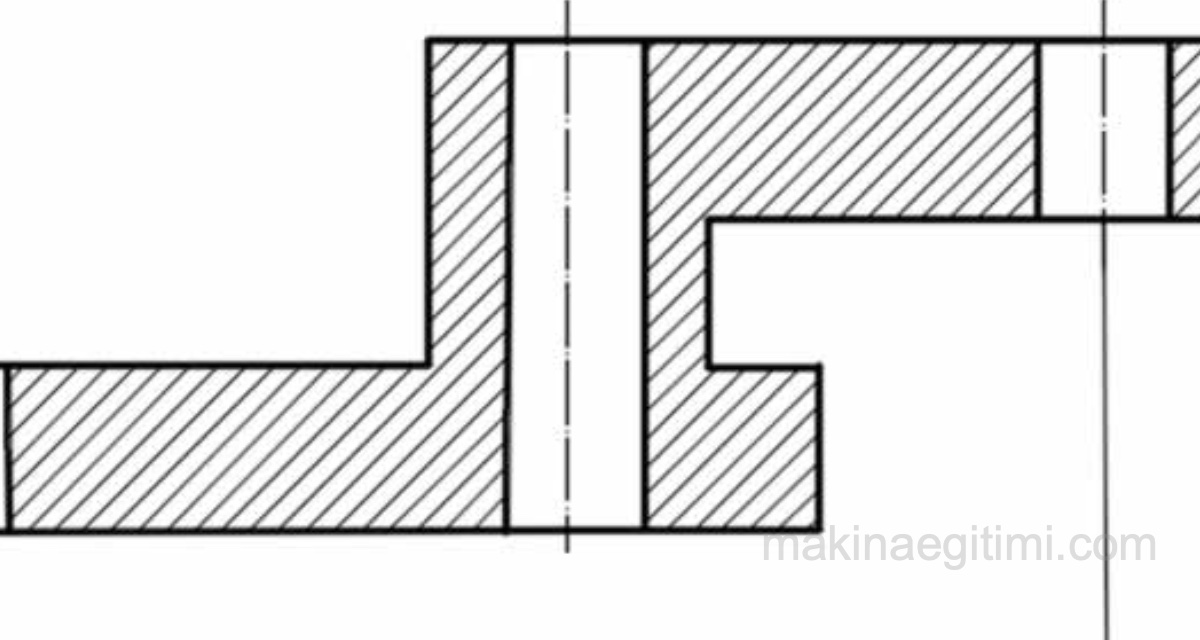

Kesit çizimde parçanın bir testere ile kesildiği kabul edilir ve kesit düzlemi genellikle eksenden geçirilir.parçanın bu düzlem önünde bulunan kısmı kaldırılmış farzedilerek arkada kalan kısmın görünüşü çizilir.Testerenin  parçaya değdiği kısımlarda  45° eğik ve ince çizgiler ile eşit ve belirli aralıklarla kaplanır.Bu olaya tarama denir.

Parçadaki testerenin değmediği boşluklar taranmaz.

Teknik resimde tarama çizgileri nasıl yapılır

Teknik resimde taramalar belirli standartlardadır ve Teknik resimde tarama kuralları aşağıda madde madde verilmiştir.

1- Tarama çizgileri parça eksenine 45° eğiklikte olmak üzere,paralel ince çizgilerle ve eşit aralıklarla sağ ya da sola yatık biçimde çizilirler. Bu çizgiler arasındaki açıklığın büyüklüğü ,taranacak yüzeyin büyülüğüne göre değişir.

teknik resimde tarama çizgileri nasıl olur

2- Yekpare (Bir bütün ) parçalarda tarama istikametleri aynıdır .Ancak montaj halindeki resimlerde taramalar birbirine ters yönlerde yapılırlar .

teknik resimde yekpare ve montaj parçaların taranması

3- Çok küçük yüzeyleri taramaktansa siyaha boyamak daha uygundur.

tarama kuralları çok küçük yüzeylerin taranması

4- Taranacak yüzeylerin kenarları , yatay düzleme 45° eğik olduğu durumlarda taramalar aşağıdaki gibi yapılır .

45 derece eğik yüzeylerin taranması

5- kesit almanın tanımını yaparken testere ile kesmiş gibi  farzederiz demiştik . Ancak Boyuna kesitlerde ,mil ,civata ,perçin gibi içi dolu parçalar normalde testere değse bile taranmazlar

tarama kuralları civataların taranması

6- Takviye kanatları kesilmiş gibi görünürler fakat kesit resimde taranmazlar .

teknik resimde tarama nasıl yapılır

7- Zincirler ise aşağıda gösterildiği gibi taranırlar.

zincirlerin kesit gösterimi ve taranması

8- Tarama yüzeyleri küçük olan profil demirleri , aşağıdaki örnekte görüldüğü gibi ,beyaz çizgilerle birbirinden ayrılmak sureti ile siyaha boyanırlar.

profillerin kesit gösterimi profil demir tarama

9 – Aşağıdaki şekilde boydan boya kesit alınmış bir burç görülmektedir .Bu gibi şekillerde tek bir görünüşten kesitin gösterilmesi yeterlidir.Yandan görünüşün kesit gösterimine gerek yoktur.

teknik resimde burçların ve boruların taranması

10 –  Bazen kağıda sığmayacak kadar uzun parçaların , mil, boru vs, bir yerinden koparılmış gibi gösterilmeleri gerekir .  Koparılmış gibi gösterilen kesitler aşağıdaki gibi gösterilir.

tarama kuralları koparılmış parçalartarama kuralları koparılmış gibi görünen parçalar

Bu yazımız teknik resimde tarama çizgileri  konusu üzerine idi .Burada konu ile ilgili  temel bilgileri vermeye çalıştık . Daha geniş ve ayrıntılı bilgi ve tarama örnekleri kesit resim örnekleri için aşağıda gördüğünüz İLGİLİ KONULAR kısmına göz atabilirsiniz .
