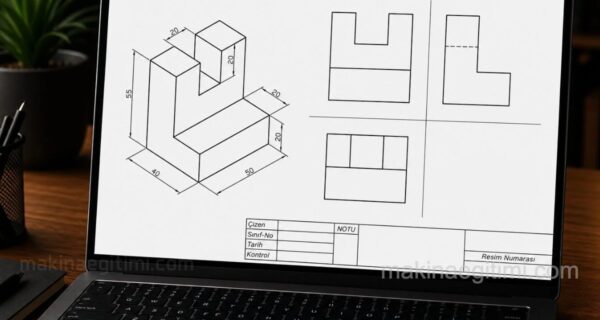

Görünüş Çıkarma Nasıl Yapılır

Daha önceki yayınlarda izdüşüm düzlemleri ve epür konusuna değinmiştik. Kısaca burada da bahsedelim;

İzdüşüm düzlemleri, alın, yatay ve profil düzlem olmak üzere 3 adettir. Bu düzlemlerin bu şekilde katlanmış haline diedr denir.

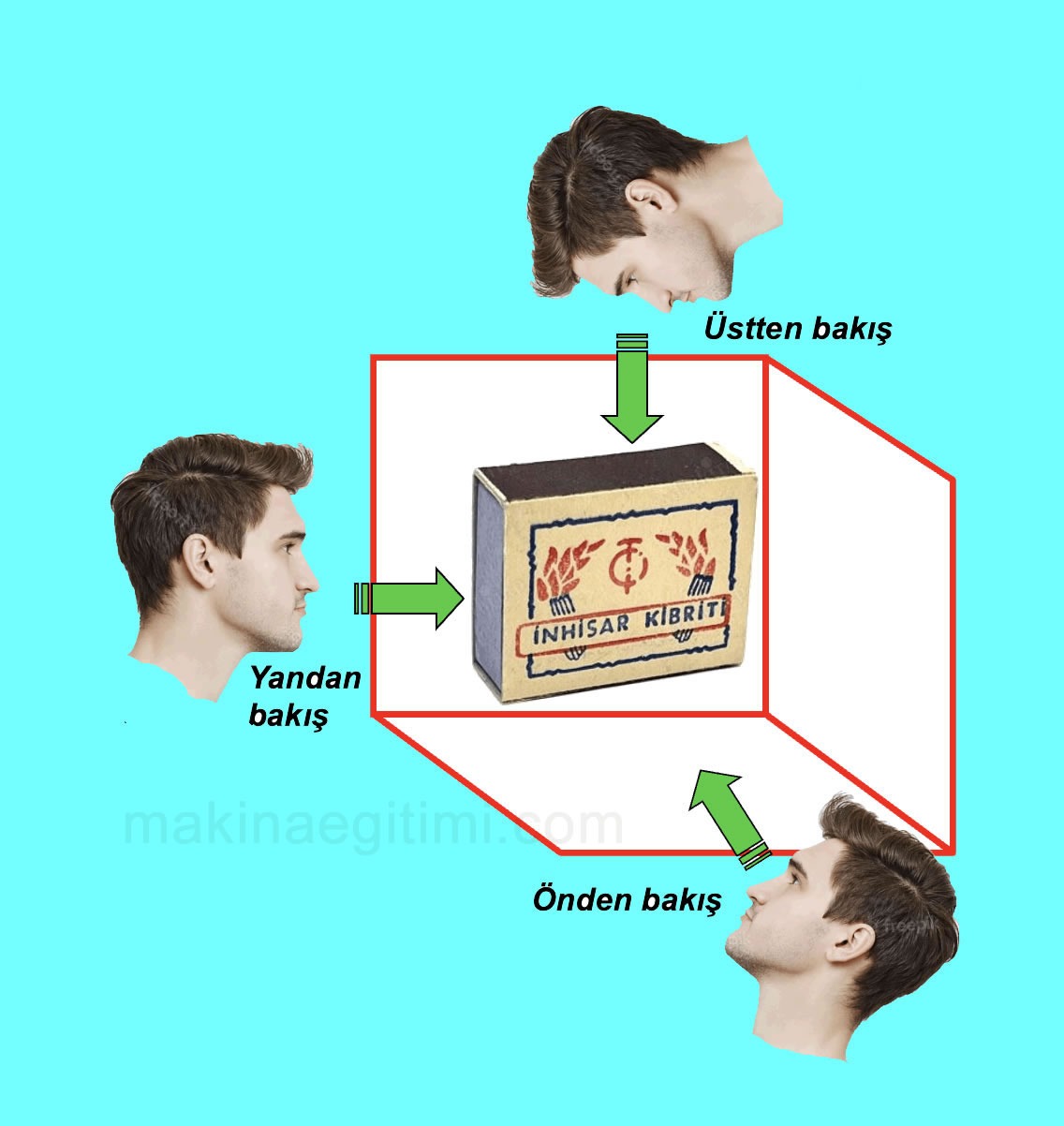

İmalatçının, parçanın tüm detayları hakkında fikir sahibi olabilmesi için teknik resimde parçanın üst, ön ve yandan bakıldığında nasıl göründüğü açıklanır.

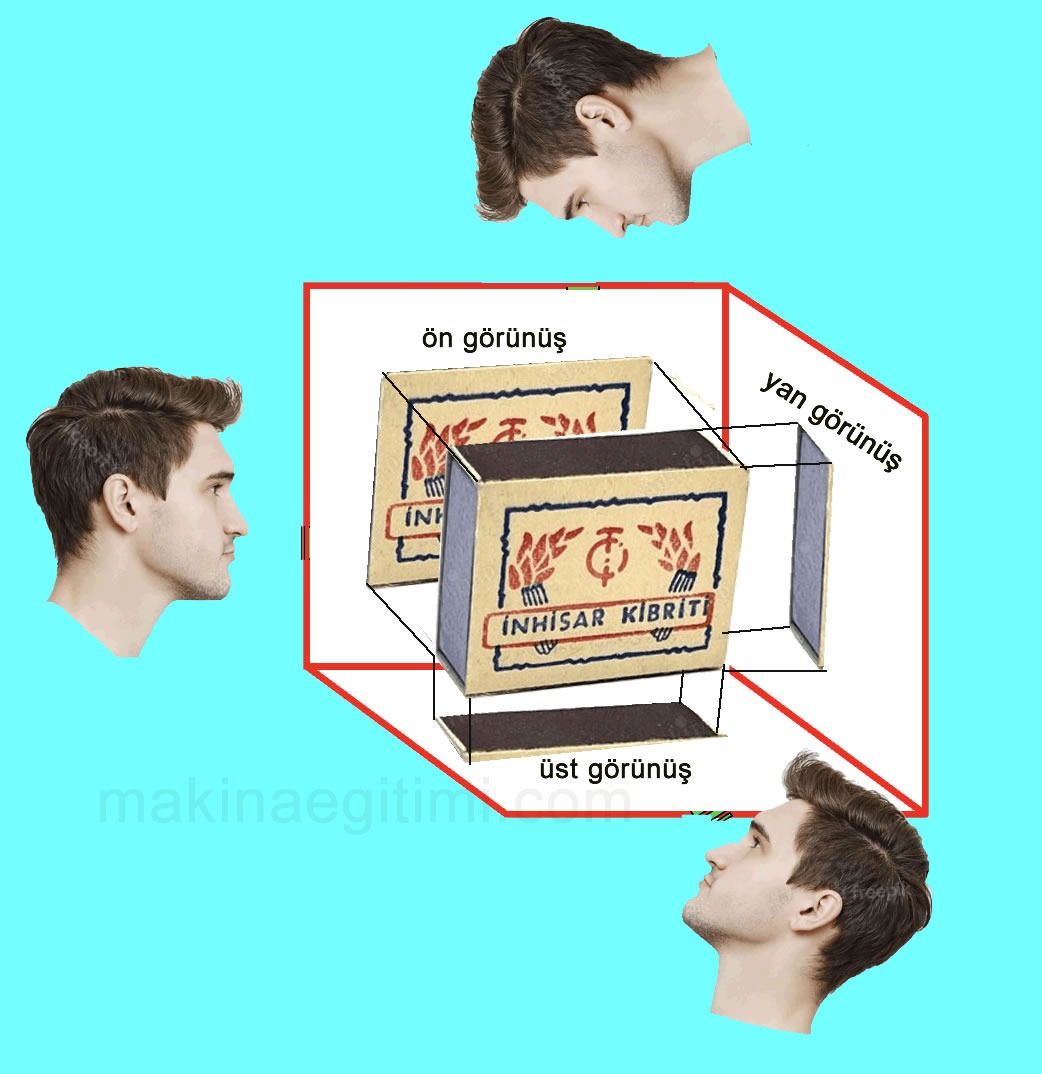

3 boyutlu nesnelerin görünüşleri, önden, üstten ve yandan bakışlarla diedr üzerine yansımaları düşürülürse parça hakkında fikir sahibi olmak, kolaylaşır.

Teknik resimde parça görünüşleri ise epüre çizilir. Epür diedrin açılmış halidir.

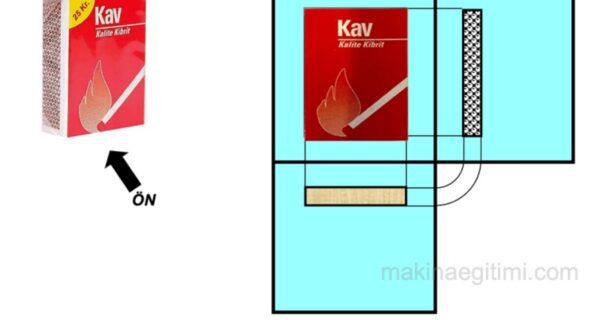

Yukarıdaki şekilde kibrit kutusunun epür düzlemde görünüşlerini görüyoruz.

Üstteki şekilde ise, daha iyi kavramanız için 3 boyutlu parçanın yüzleri sarı, kırmızı ve mavi renklerle ifade edilmiş. Epür üzerine ön, üst ve yan görünüşleri bu renklerle çizilmiş.

Üç Görünüş Kuralı

Standart teknik resimde bir parçayı tam tanımlamak için genellikle ön, üst ve yan görünüş olmak üzere 3 görünüş yeterlidir.

Görünmeyen Kenar Çizgisi

Parçanın arkasında kalan, doğrudan görünmeyen kenarlar kesikli çizgilerle (gizli hat) gösterilir.

Ölçek Kullanımı

Büyük parçalar 1:2, 1:5 gibi küçültülmüş; küçük parçalar 2:1, 5:1 gibi büyütülmüş ölçekte çizilebilir.

Görünüş Çıkarma Mantığı

Cisimden yatay, düşey ve profil düzlemlerine dik olarak ışınlar gönderilir ve cismin düzlemlerde adeta gölgesi oluşturulur.

Bundan sonraki aşamada ise cismi düzlemler arasından kaldıracağız ve sadece düzlemlerdeki izdüşümleri kalacak.(yukarıdaki şekil)

Daha sonra yatay düzlemi aşağıya, profil düzlemini ise sağa doğru kıvıracağız.

İşte size basit bir 3 görünüş çizimi.

katlama işleminin nasıl yapıldığını yukarıdaki animasyon video ile daha iyi anlayabiliriz.

Uzay şekillerinin izdüşümlerini çıkarmaktaki amaç, izdüşümlerin epüre dönüştürülmesiyle cisimlerin teknik resimlerini elde etmektir.

Yukarıdaki şekilde küpün diedr (solda) ve epür (sağda) izdüşümlerinin bulunmasını görüyoruz.

Görünüş Çıkarma Örnekleri

Üçgen prizmanın epürde görünüşleri

Dikdörtgen tabanlı piramidin epürde görünüşleri

Konuyla İlgili Sorular

Ön, üst ve yan görünüş bir araya geldiğinde parçanın uzunluk, genişlik ve yükseklik gibi tüm temel boyutları ortaya çıkar. Çoğu parça için bu üçü, şekli tam olarak anlamaya yeter.

Bu çizgiler, parçanın o an bakılan yönden görünmeyen, arkada veya içte kalan kenarlarını gösterir. Böylece dışarıdan görülmeyen bir delik veya çıkıntı da çizimde belirtilmiş olur.
