Geometrik Çizimler-1 Doğruları Bölme ve Dikme Çıkma

Geometrik Çizimler-1  Doğruları Bölme ve Dikme Çıkma

Doğrunun orta noktasını bulma

Doğrunun orta noktasını bulma
  • Pergel, A noktasına batırılır.
  • AB doğrusunun yarısından biraz fazla açılarak bir yay çizilir.
  • Pergelin açıklığı bozulmadan B noktasına batırılıp çizilen yay kestirilir, C ve D noktaları bulunur.
  • C ve D noktaları birleştirilir.
  • CD’nin AB’yi kestiği yer AB’nin orta noktasıdır.

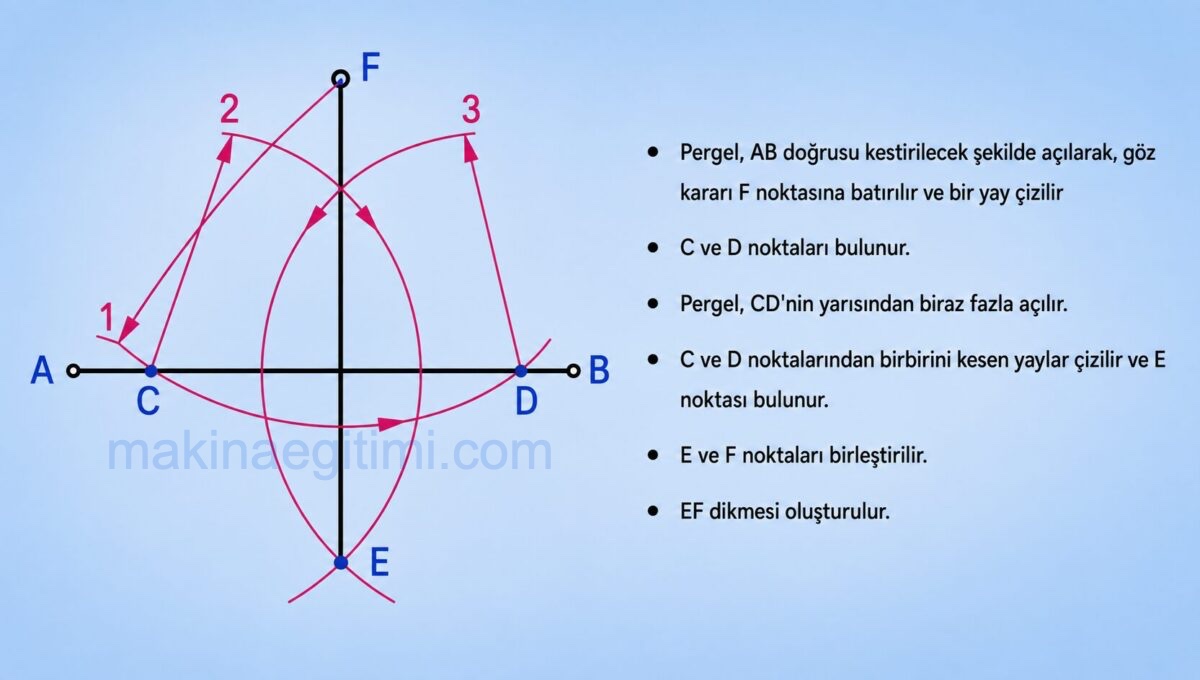

Doğruya üzerindeki bir noktadan dikme inme

Doğruya üzerindeki bir noktadan dikme inme
  • Pergel, AB doğrusu kestirilecek şekilde açılarak, göz kararı F noktasına batırılır ve bir yay çizilir
  • C ve D noktaları bulunur.
  • Pergel, CD’nin yarısından biraz fazla açılır.
  • C ve D noktalarından birbirini kesen yaylar çizilir ve E noktası bulunur.
  • E ve F noktaları birleştirilir.
  • EF dikmesi oluşturulur.

Doğruya bir noktasından dikme çıkma

teknik reesim geometrik çizimler dikme çıkma
  • Pergel, B noktasına batırılarak AB’nin yarısından biraz fazla açılarak bir yay çizilir ve C noktası bulunur.
  • Pergel, C noktasına batırılıp aynı yarıçaplı ikinci bir yay çizilir.
  • Bulunan D noktası ile C noktası birleştirilerek uzatılır. DC=DE alınır.
  • E noktası ile B noktası birleştirilir. EB dikmesi oluşturulur.

Doğru parçasını istenilen sayıda eşit parçalara bölme

teknik resim doğruyu eşit parçalara bölme
  • A noktasından AC yardımcı doğrusu çizilir.
  • AC yardımcı doğrusu üzerinde cetvel veya pergel ile eşit uzunluk işaretlenir (bölüm sayısı kadar).
  • C ile B birleştirilir.
  • AC yardımcı doğrusu üzerindeki işaretli noktalardan CB’ye paraleller çizilir.
  • AB doğrusu istenilen sayıda eşit parçalara bölünmüş olur.

Pergel ile 30° ve 60° lik açılar çizme

  • Pergelle 30 derecelik ve 60 derecelik açılar çizmek için;
  • A noktasından bir yay çizilir. B noktası bulunur.
  • Aynı açıklıktaki pergel ile B noktasından bir yay çizilir. C noktası bulunur.
  • C noktasından pergeli bozmadan bir yay daha çizilir. D noktası bulunur.
  • A ve C noktası birleştirilirse 60°lik açı,
  • A ve D noktası birleştirilirse 30°lik açı çizilmiş olur.

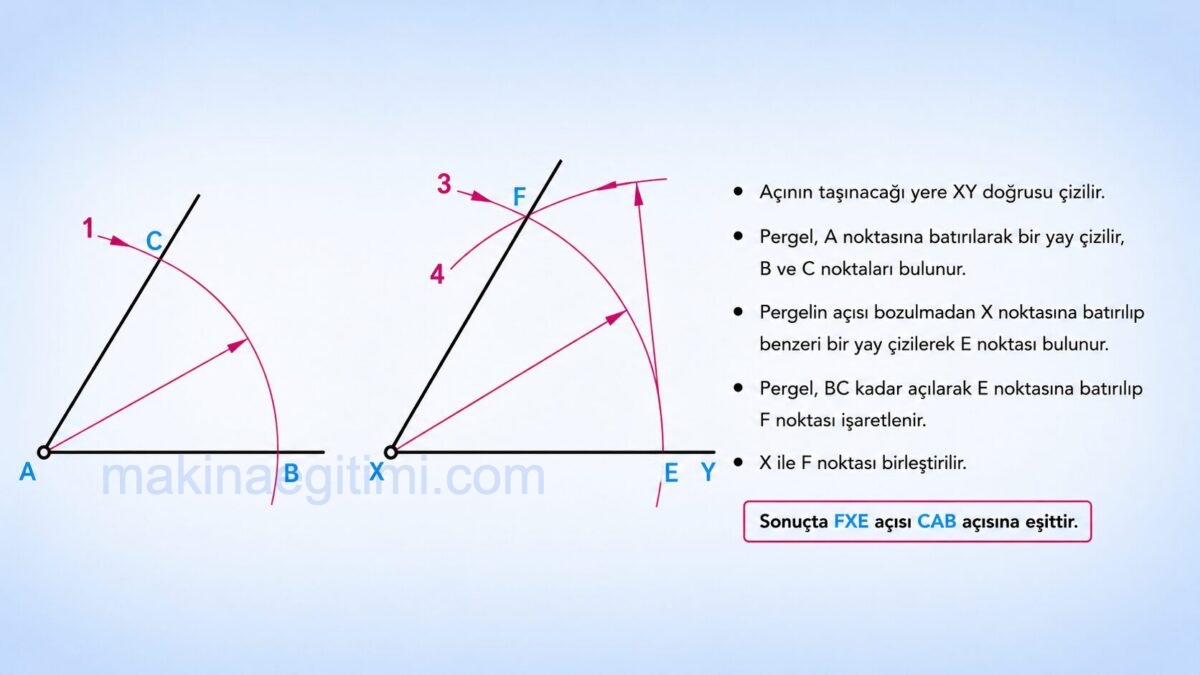

Bir açıyı bir yerden başka bir yere taşıma

Bazen herhangi bir yerdeki bir açıyı başka bir yere taşımak gerekebilir. Bunun için aşağıdaki adımlar uygulanır.

Açının taşınacağı yere XY doğrusu çizilir. Pergel, A noktasına batırılarak bir yay çizilir, B ve C noktaları bulunur. Pergelin açısı bozulmadan X noktasına batırılıp benzeri bir yay çizilerek E noktası bulunur. Pergel, BC kadar açılarak E noktasına batırılıp F noktası işaretlenir. X ile F noktası birleştirilir.
Sonuçta FXE açısı CAB açısına eşittir.
