Teknik resim kağıt ölçüleri ve kağıt katlama

Teknik resim kağıt ölçüleri

Teknik resim kağıt ölçüleri ve teknik resim kağıt katlama  konusuyla birlikteyiz.
Kağıt standart ölçüleri TS 8 8 / 1 de anlatılmıştır.  Teknik resimde A formaları kullanılır . En büyük AO forması ölçüsü 1 m2 olup ; kenarları oranları 1 : 2 dir.

Dikdörtgen biçimindedir. Bütün AO formaları aynı orandadır . Diğer formalar , uzun kenarlar ikiye bölünerek yapılır.

Teknik resim kağıt ölçüleri A formaları

AO formasının uzun kenarının ikiye bölünmesinden A1 forması elde edilir. A1 formasının uzun kenarının ikiye bölünmesinden A2 forması elde edilir. A3, A4 ve A5 de  aynı şekilde uzun kenarlar ikiye bölünerek yapılır.

Saklanması ve arşivlenmesi gereken şeffaf aydınger kağıtlarda kenar koruma payları verilmelidir.

teknik resim kağıt ölçüleri A0 ,A1,A2,A3

A0 kağıdı ölçüleri 841 mm X 1189 mm
A1 kağıdı ölçüleri 594 mm X 841 mm
A2 kağıdı ölçüleri 420 mm X 594 mm
A3 kağıdı ölçüleri 297 mm X 420 mm
A4 kağıdı ölçüleri 210 mm X 297 mm
A5 kağıdı ölçüleri 148 mm X 210 mm

Teknik resim kağıt kenar boşlukları

teknik resim kağıt kenar boşluğu

d ve c ölçüleri A0 ,A1 ,A2 ve A3 kağıtlarında 10 ar mm . A4 ve A5 kağıtlarında ise 5 er mm.dir

Teknik resim kağıtlarında koordinat sistemi:

Karmaşık resimler ve büyük ölçülü kağıtlarda hangi bölgenin tarif edildiğini kolay bulmak için kullanılır. Bu durum haritalarda enlem ve boylam belirtilerek bir yerin bulunmasına benzer.Atölyeler arasında haberleşme yapılırken, örneğin ; B2 bölgesinde bir hata varsa , o hatayı tarif etmek için anlaşma aracı olur.

Bu bölüntü sayıları kağıt formalarına göre aşağıdaki şekilde verilmiştir. A5 ve A6 kağıtları küçük olduğu için koordinat sistemi bölüntülerine gerek duyulmamıştır.

büyük teknik resim kağıtlarında koordinatlar

Teknik resim kağıdı yazı alanları

Teknik resim kağıtlarında yazı alanlarının çeşitli versiyonları bulunmakla birlikte bunlar TSE tarafından standartlaştırılmıştır .Yine de işletmeler kendi ihtiyaçlarına göre bunlarda gerekli gördükleri değişiklik ve düzenlemeler yapabilirler.

tek parça yapım resmi antet

Teknik resim Tek parça yapım resmi başlığı

montaj resmi başlığı ve değişiklik listesi

Teknik resim montaj resmi başlığı ve değişiklik listesi

Teknik resim  Türk standartları montaj çizelgesi

montaj resmi anteti

Montaj resmi anteti çizelgesi

parça yapım resmi anteti

Parça yapım resmi çizelgesi

 A0, A1, A2, A3 nasıl katlanır ? Teknik resim kağıt katlama

A4 kağıtlarından büyük kağıtlar dosyalama işlemleri için katlanır.Bu katlama belirli kurallara bağlı yapılır. Teknik resim kağıdı katlanarak dosyalara takıldığında A4 ölçüsünde olması gerekir.

A4 den büyük kağıtlarda sağ kenar dan başlayarak 190‘ ar mm. sola doğru katlaya katlaya gidilir. Dosya payı çizgisi ile buluştuğunda 190 + 20 mm = 210 mm. olmalıdır.

Dikey olarak  ise , 297 mm. den sonra 2‘ye , AO formasında 3‘e katlanır

Sol üst köşe A2 , A1 ve AO formalarında 105 mm. den 297 mm. ye kadar üçgen biçiminde katlanır. Bu dosyaların rahat açılması için yapılan bir işlemdir.

Kağıtların kolay ve çabuk katlanması için alt kenarı üzerine her 190 mm. ‘ ye birer çizgi atılmalıdır.

A3 nasıl katlanır ?

A3 kağıdının katlanışı


Teknik resim kağıdı katlama / A3 kağıdının katlanması. 1, 2, 3 şeklinde verilen rakamlar katlama sırasını göstermektedir.

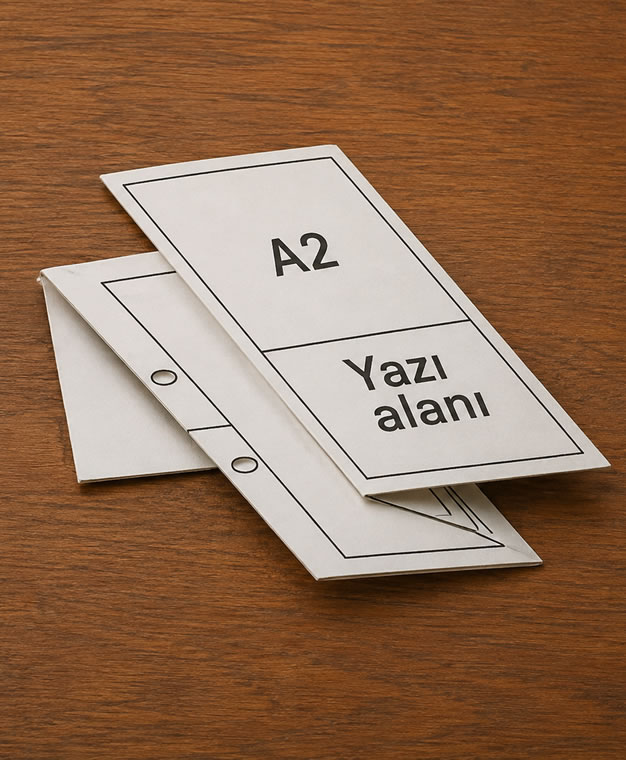

A2 nasıl katlanır ?

A2 kağıdını katlama yöntemi


A2 kağıdının katlanması.1, 2, 3, 4 ve 5 şeklinde verilen rakamlar katlama sırasını göstermektedir.

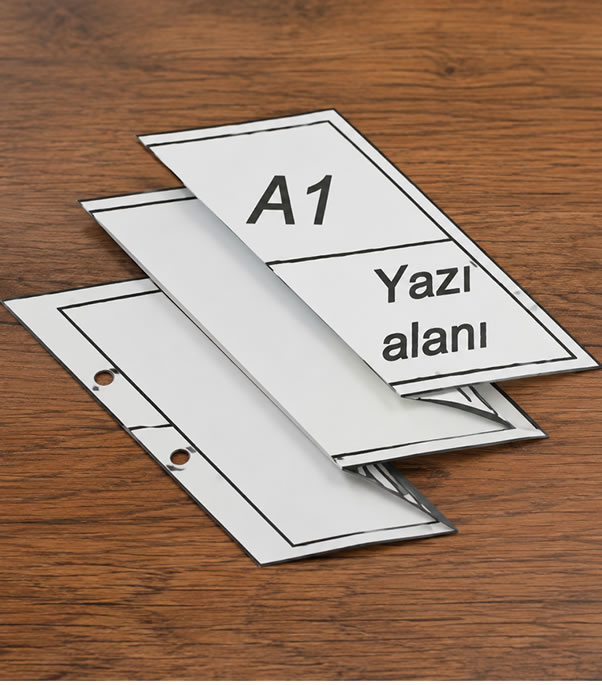

A1 nasıl katlanır ?

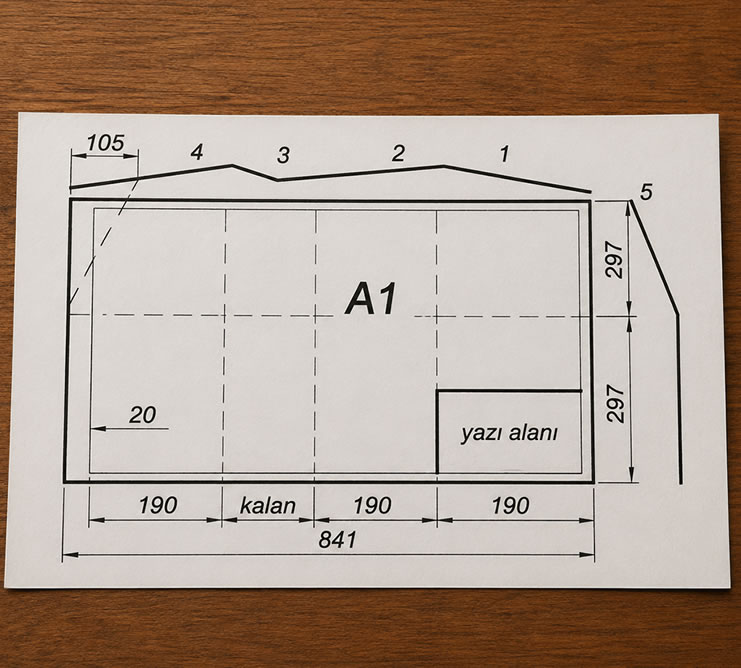

teknik resim A1 kağıdını katlama


Teknik resim kağıdı nasıl katlanır / A1 kağıdını katlama. 1, 2, 3, 4 ve 5 şeklinde verilen rakamlar katlama sırasını göstermektedir.

A1 nasıl katlanır video anlatım

A0 nasıl katlanır ?

A0 kağıdının katlanması

A0 kağıdının katlanması. 1, 2, 3, 4, 5,6,7 ve 8  şeklinde verilen rakamlar katlama sırasını göstermektedir.

A0 nasıl katlanır video anlatım

Teknik resim kağıt katlama A0 kağıdı

Teknik resim kağıt katlama / A0 kağıdının dosyalanması
