Özel İşlem Görmüş Yüzeylerin Resimde Gösterilmesi

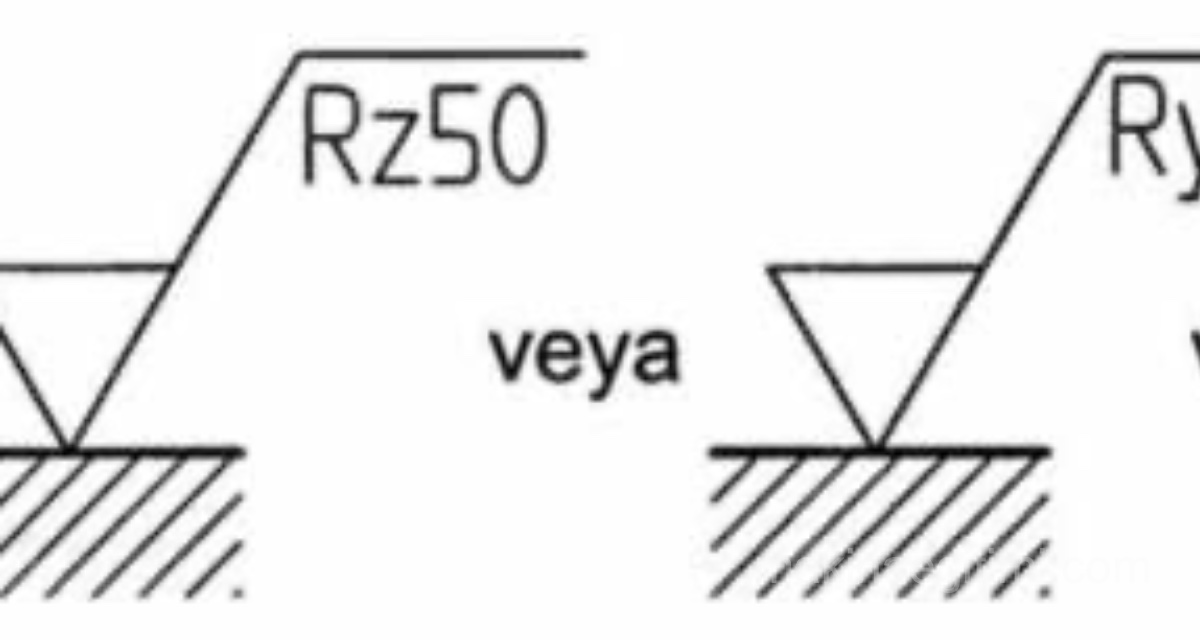

özel işlem görmüş yüzeylerin gösterimi
özel işlem görmüş yüzeylerin pürüzlülüğü

Özel işlem görecek yüzeyler noktalı kesik kalın çizgi ile belirtilir. Üzerine kromlanmış, boyanmış vb. gibi işlem türleri ölçüleri ile belirtilir.

dişli çark yüzey pürüzlülüğü kromlanmış

Dişli çarkların yüzeylerine yüzey pürüzlülük değerleri, dişli çarkın ortalama çapı (Dm) üzerine konur. (Yukarıdaki şekil-b)

Dişli çarkların diş yüzeyleri sertleştirilecek veya ek işlem görecek ise aynı şekilde sertleştirilmiş, taşlanmış vb. yazılır. Sertlik derecesi HRc (Hardned Rockwell sertliği) yazılır. (Yukarıdaki şekil-c )

Montaj parçalarının beraber çalışan yüzeyleri aynı yüzey kalitesi ile işleneceğinden aşağıda gösterildiği gibi yazılır.

taşlanmış yüzey pürüzlülüğü

Bir resim açı ve yaylı ölçülendirmeler varsa yüzey pürüzlülük değerleri açı çizgilerinin veya yay ölçü çizgisinin üzerine konulabilir. (Aşağıdaki şekil-a)

yüzey pürüzlülüğü ders anlatımı

Parça üzerine sığmayan yüzey pürüzlülük sembol işaretleri ölçü bağlama çizgisi üzerine dışarıya çıkarılarak konulabilir. (Yukarıdaki şekil-b)
