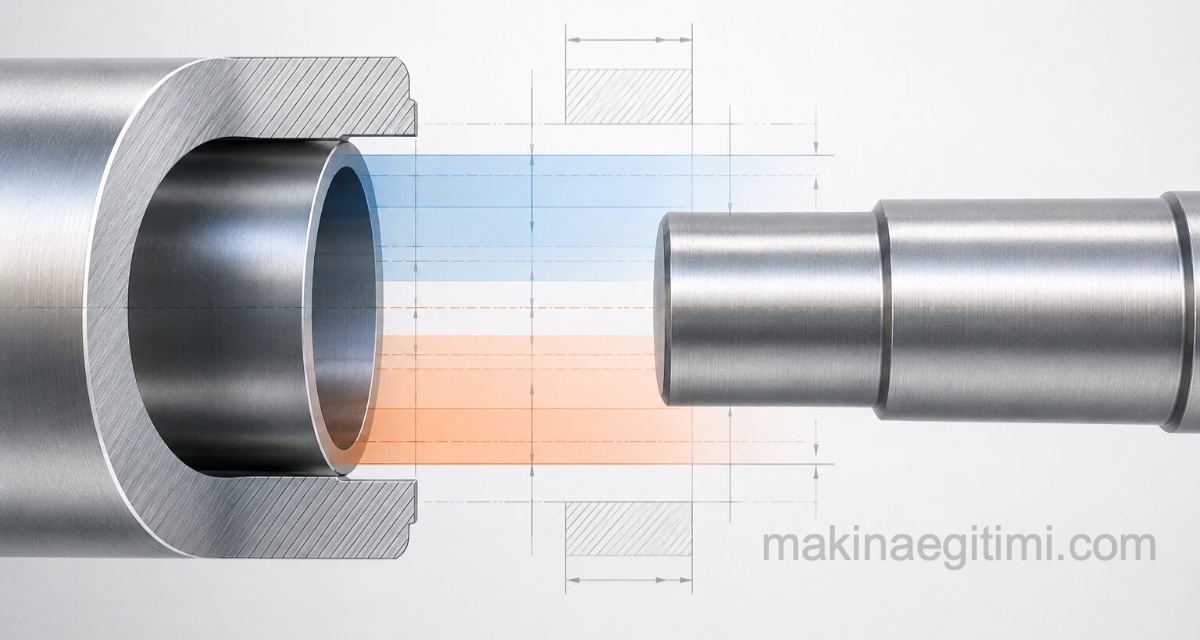

Geçme Toleransları ve Tolerans Çiftleri – Ders 3

Teknik resim dersleri ve İmalat işlemleri konusunu ilgilendiren bu yazımız tolerans çiftleri ve geçme toleransları hakkında olacak. Birbiriyle çalışan iki makine elemanının istenen biçimde çalışması için sahip olmaları istenen maximum ve minimum ölçüleri tolerans çiftleriyle ifade edilir.

Geçme Toleransları

İki makine elemanının birlikte çalışmasını sağlayan ölçülerinin toleransı bu iki elemanın birlikte hangi durumlarda çalışacağını belirler. Bu durumlar çok gevşekten çok sıkıya kadar değişir.

  • Tam boşluksuz konum “H”  büyük veya küçük harf ile belirtilir.
  • A” dan  “G” ye kadar olan büyük veya küçük harfler boşluklu geçmeler için,
  • J” den  “Z” ye kadar olan büyük veya küçük harfler ise sıkı  geçmeler için kullanılırlar.
toleranslarda geçme tipleri

(Not: I, L, O, Q  büyük veya küçük harfleri tolerans gösteriminde kullanılmazlar)

Tolerans Çiftleri

ISO tolerans sisteminde, aynı bir normal deliğe çeşitli miller veya aynı bir normal mile de çeşitli delikler alıştırılmak suretiyle elde edilen geçmeler, geçme gruplarını oluşturmuşlardır. Buna göre normal delik sisteminde H6, H7, H8, H9, H10, H11,H12 normal mil sisteminde ise h5, h6, h8, h9, h10, h11 ve h12 grupları vardır.

Makine yapımında bu geçme gruplarından H6, H7, H8, H11 ve h5, h6, h8, h9 ve h11 genellikle bütün ihtiyaçları karşılamaktadır.

Boşluklu Geçme Tolerans Çiftleri

H7-h6  : Yüzeyleri yağlanarak geçirilen makine elemanları için kullanılır. Örnek: Sık değiştirilmesi gereken kasnak göbekleri, tespit bilezikleri, kavramalar, hareketli tezgah parçaları.

toleranslarda geçme grupları


Yaylı valf mili geçme toleransı H7-h6 geçme toleransına örnek. (Yukarıdaki şekil)

H7-g6   :  Tutuk geçme toleransı. Örnek: Eksenel kayması gereken dişliler, kavramalar, biyel yatakları, pistonlar

boşluklu geçmeye örnek H7 g6 mil burcu


Boşluklu geçmeye bir başka örnek :Yağ pompası eksantrik mil burcu (H7-g6) (Yukarıdaki şekil)

H8-h9   : Rahat geçme. Örnek: Transmisyon milleri tespit bilezikleri, kayış kasnaklar, dişliler, kavramalar vb.

H7-f7   :  Hareketli geçme toleransı. Örneğin ; Takım tezgahları ana yataklar, krank şaftları,

H7-e8   :  Boşluklu geçmeler için tolerans. Örnek sıcakta hareketliliğini devam ettirmesi gereken geçmeler

H7-d9   : Çok boşluklu geçmelerde kullanılan tolerans çifti

Sıkı geçme toleransları

H7- j6  :  Tık tıklayarak geçirme toleransıdır: Ağaç çekiçle vurularak yapılan kolay  sıkı geçmelerdir.Örnek: kayış kasnaklar, dişliler, el tekerleri, yatak burçları vs.

sıkı geçme toleransı kasnak mil


Göbek üzerine dişli geçme toleransına örnek (Yukarıdaki şekil)

H7-k6   :  Çekiçle rahat geçirme türü geçme toleransına aittir: Örnek olarak; kasnaklar, rulman iç bilezikleri, el tekerleri vs.

geçme toleransları


Mil üzerine volan geçirme toleransı H7-k6 (Yukarıdaki şekil)

H8-n6   :  Çekiçle zor geçirme türü geçme toleransıdır: Örneğin; kasnaklar, kavramalar, kaplinler gibi.

H7-n6   :  Presle geçirme suretiyle yapılan geçmeler için kullanılan tolerans çifti : Örnek; Bir daha çıkarılmayacak kasnaklar, motor miline geçirilen rotorlar, muylu üstüne geçecek dişliler, göbek içlerine burçlar gibi geçme işlemleri için kullanılan geçme toleransı.

tolerans grupları


Motor mili geçme toleransı H7-n6 (Yukarıdaki şekil)

Preste geçme toleransları

Bunlar preste veya yuvanın ısıtılarak genleşmesini sağlayarak yapılan ve bir daha sökülemeyecek olan geçmelerdir.

H7-r6  : Orta şiddette sabit kuvvet etkisinde oynamayacak geçmeler. Örnek pik döküm göbek üstüne çelik çember geçirme, biyellerde yatak içine presle geçirilen burçlar vs.

H8-u8  : Büyük sabit kuvvet altında oynamayacak geçmeler.
