Disk Hidrolik Frenler ve Çalışma Sistemi

Bu yazıda araçlarda kullanılan hidrolik fren tiplerinden olan disk fren sistemine değineceğiz. Disk frenlerin çalışma prensibi, kısımları, avantaj ve dezavantajlarından bahsedeceğiz.

Kampanalı frenlerden daha sık ve daha verimli kullanılan disk frenler, tekerlek göbeğine cıvatalı rotorlar ve fren balatalarının monte edildiği kaliperler içerir.

Fren pedalından, ana silindirden ve fren hidroliği olarak da bilinen hidrolik sıvı ile iletilen basınçla, kaliper disk balatalarını rotorun üzerine sıkıştırır. Bu işlem, balata ile rotor arasında aracı yavaşlatmaya veya durmaya zorlayan sürtünme üretir.

disk frenlerin çalışma sistemi

Disk Hidrolik Frenlerin Çalışma Sistemi

Bu videoyu YouTube'da izleyin.
  1. Fren pedalına basıldığında, ana silindirden gelen yüksek basınçlı sıvı, pistonu dışarı doğru iter.
  2. Bu piston, fren balatasını dönen diskin karşısına iter.
  3. İç fren balatası rotora dokunduğunda, sıvı basıncı kuvvet uygular ve kaliper içe doğru hareket eder ve dışa doğru fren balatasını dönen diske doğru çeker ve diske dokunur.
  4. Her iki fren balatası da dönen diski iter ve balatalar ile dönen disk arasında büyük miktarda sürtünme oluşur ve bu da aracı yavaşlatır ve durdurur.
  5. Fren balatasının serbest bırakılmasıyla piston içe doğru hareket eder ve fren balatası dönen diskten uzaklaşır ve araç hareket etmeye başlar.
Bu videoyu YouTube'da izleyin.

Disk frenlerin çalışma sistemini gösteren bir video animasyon (yukarıda)

disk fren servo yapısı

Önceki animasyonda görülen servonun yapısı (yukarıda)

Bu videoyu YouTube'da izleyin.

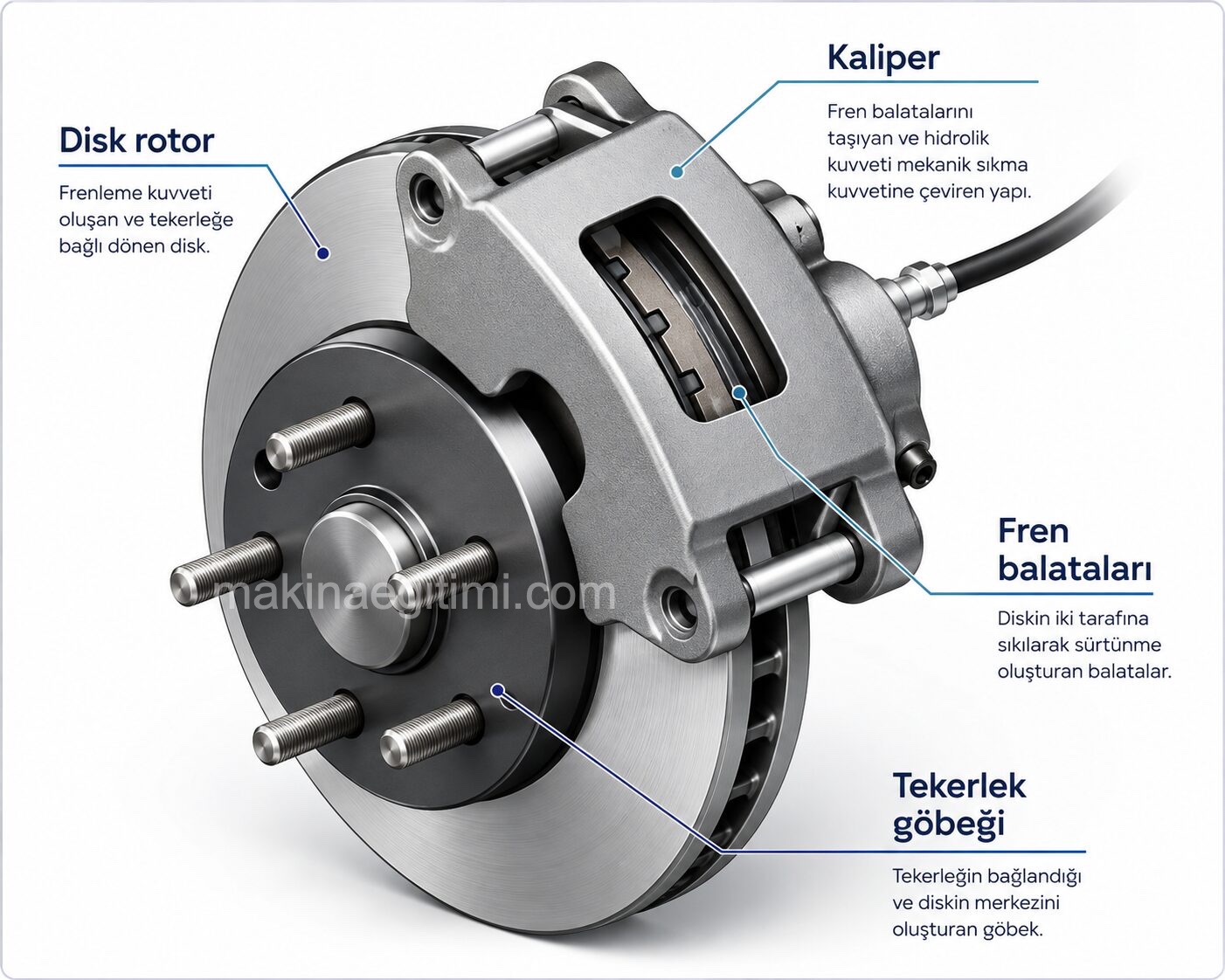

Disk Hidrolik Frenlerin Kısımları

1. Tekerlek Göbeği

Disk rotor, tekerlek göbeğine bağlıdır ve onunla birlikte döner. Aracın tekerleği, tekerlek göbeği ile cıvatalanmıştır.

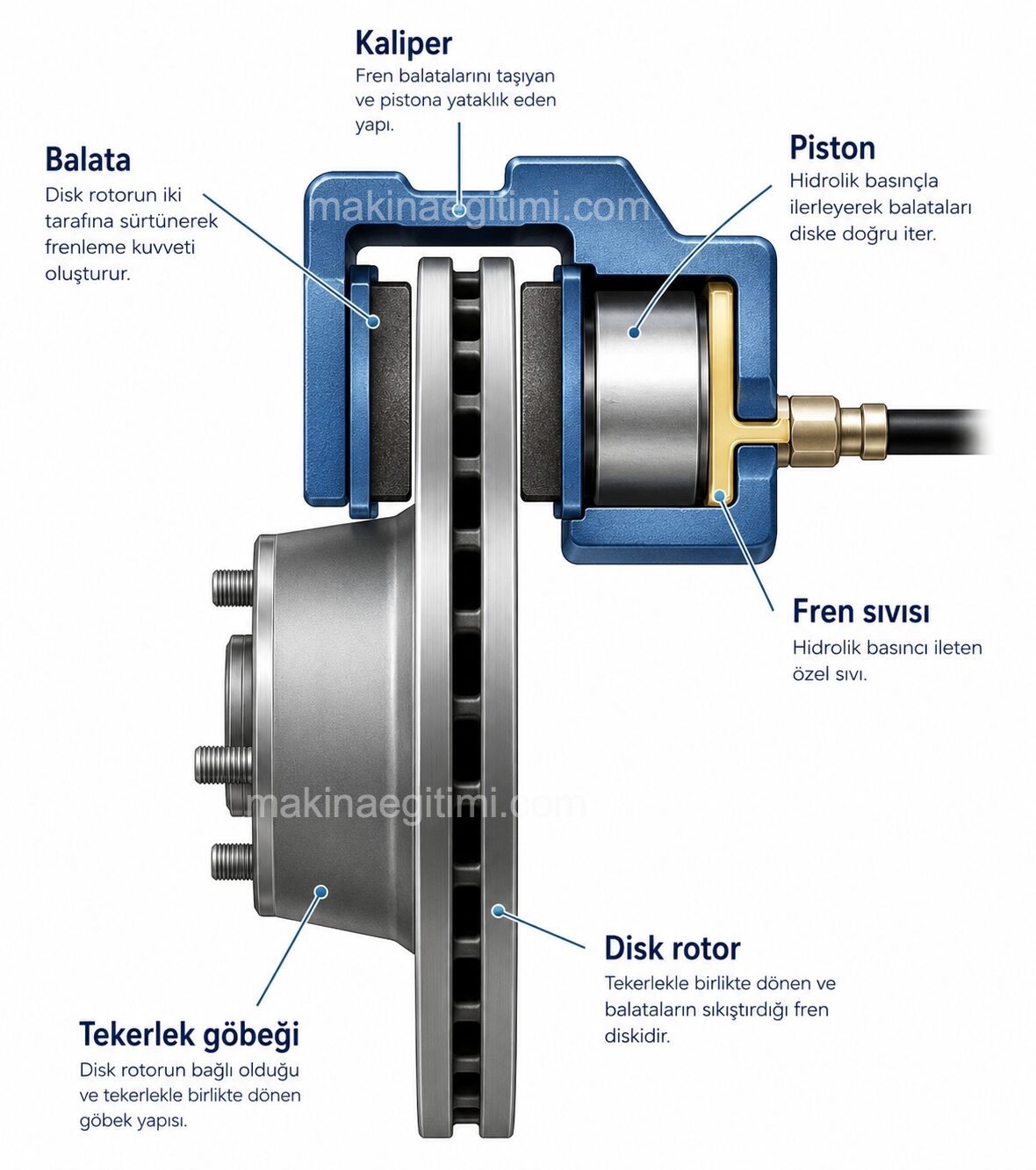

disk fren sistemi kısımları
disk fren sisteminin yapısı

2. Kaliper tertibatı

  • Fren Balatası: Fren balatası rotor diskine temas eder ve fren balatası ile rotor diski arasındaki sürtünmeden dolayı aracın hızı düşer.
  • Kaliper braketi
  • Kaliper Çerçevesi
  • Piston: Bu, fren koluna basıldığında fren balatalarına fren kuvveti uygular.
  • Sürgü Pimi: Fren uygulandığında kayar.
  • Toz koruma: Bu, tozun bir kaliper pimine veya sürgü iğne deliğine girmesini önler.
disk fren sistemi kaliper
disk fren sisteminin yapısı

3. Disk Rotor

Rotor, dökme demirden veya çelik/dökme demir kompozitten yapılmıştır. Tekerlek göbeğine bağlıdır ve tekerlekle birlikte döner. Fren balatalarının temas ettiği yüzeydir. Frene bastığınızda, basınçlı fren hidroliği, fren balatalarını rotora doğru zorlayarak kaliper içindeki pistonlara doğru iter. Fren balataları diskin her iki tarafına da baskı yaptığında, sürtünme tekerleğin dönüşünü durdurur.

Rotorlar katı veya havalandırmalı olabilir. Havalandırmalı olanlar daha fazla yüzey alanına sahiptir ve ısıyı daha kolay dağıtabilir. Bknz: Yandaki resim

havalandırmalı ve havalandırmasız rotor

Disk Hidrolik Frenlerin Üstünlükleri

  • Disk frenler kampanalı frenlerden daha hafiftir.
  • Fren yüzeyi havaya açık olduğu için daha iyi soğutma sağlar.
  • Düzgün bir basınç dağılımına sahiptir.
  • Fren balatalarının kolay değiştirilmesi.
  • Disk frenler kendi kendini ayarlayan frenlerdir.

Disk Hidrolik Frenlerin Zayıf Yönleri

  • Disk frenler genellikle kampanalı frenlerden daha maliyetlidir.
  • Aracı durdurmak için daha yüksek pedal basıncı gerekir ve fren sistemi bir vakum güçlendirici ile kuruludur.
  • Bununla uygun bir park ataşmanı takmak zordur.

Bu. yazıda, disk hidrolik frenlerin yapısı, kısımları, çalışma prensiplerine değindik. Disk hidrolik fren nasıl çalışır örnek resimler ve videolarla destekleyerek aktarmaya çalıştık. Yeni yazılarda buluşmak dileği ile.
