Torna tezgahının kısımları

Bu yazımızda torna tezgahının kısımları konusunu işleyeceğiz .Torna tezgahı kısımları resimli anlatım şeklindedir. Tornanın kısımları her tesviyeci-tornacı tarafından bilinmelidir.Tornanın kısımları şunlardır :

Gövde, Fener mili kutusu , İlerleme hız kutusu (Norton kutusu), Talaş mili, Ana mil, Araba, Tabla, Siper (suport), Kalemlik, Gezer punta

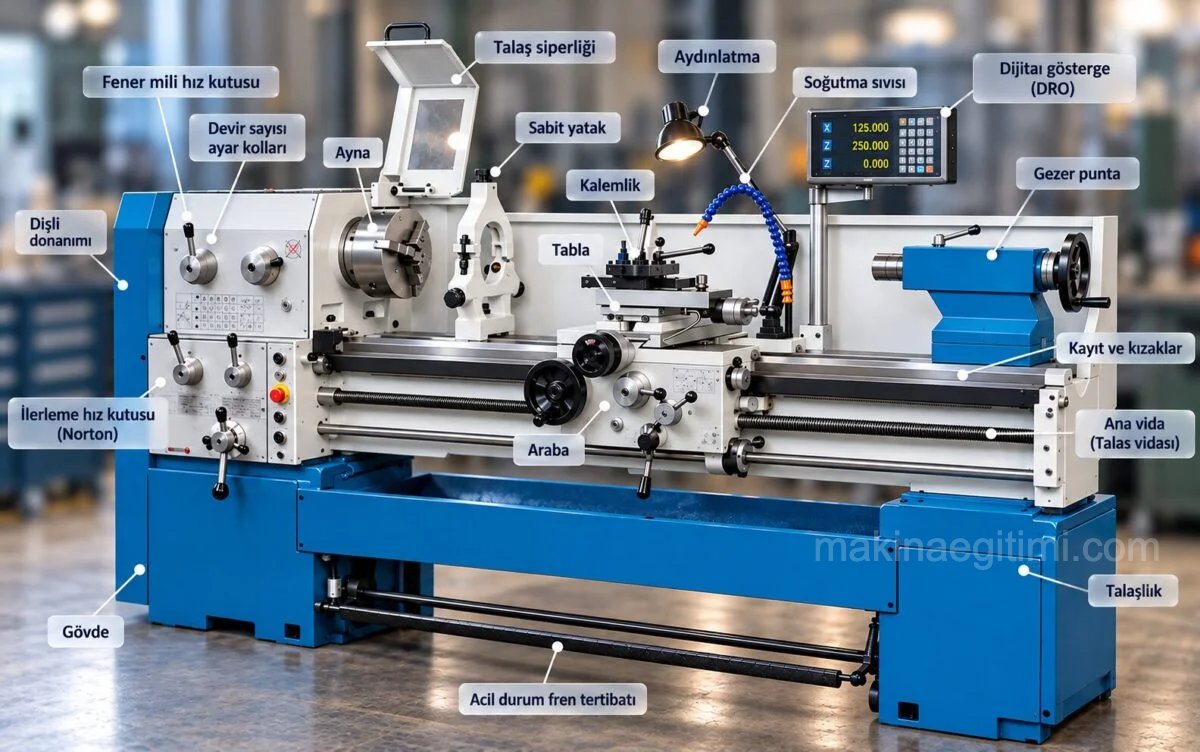

Üniversal torna tezgahının kısımları

Üniversal torna tezgahının kısımları (yukarıda) Dijital gösterge, aydınlatma,acil durum fren tertibatı gibi parçalar her torna tezgahında bulunmayabilir. Sabit yatak ise torna tezgahının parçalarından sayılmaz. Gerektiğinde kullanılan harici bir aparattır.

Gövde

Gövde tornanın dökümden yapılan temel organıdır. Sağlamdır ve esnemez

Görevi : Tornanın elemanlarını taşır. üzerinde hassas işlenmiş düz ve V kayıtlar bulunur. Kayıtlar, hareketli elemanların fener mili eksenine pa­ralel konumunu korur. Böylece arabanın ve gezer puntanın düzgün hare­keti sağlanır.

tornanın kısımları gövde Taşıdığı parçalar : Gövde bir tarafında, fener mili kutusu ile ilerleme hız kutusunu; kayıtları üzerinde de arabayı ve gezer puntayı taşır.

Fener mili kutusu

Fener mili kutusu (Devir hız kutusu) : Torna gövdesinin sol tara­fına monte edilen fener mili kutusu, içinde fener milini ve buna hareket veren dişlileri bulundurur. Torna işlemleri için gerekli devirler, kutudaki diş­lilerle düzenlenir. Aynanın devir sayısını ayarlayan kollar bu bölümde yer alır.

tornanın kısımları fener mili kutusu

Fener mili kutusu (devir hız kutusu) dışında bulunan devir ayar kolları, devir sayılarını gösteren şemadaki konumlarına getirilerek kul­lanılırlar. Devir kollarının kullanımı sonucu, fener mili kutusu içerisindeki dişliler, uygun şekilde yer değiştirerek, belirli devir (dönme) hızları üretir.

torna kısımları hız kutusu

İlerleme hız kutusu (Norton kutusu)

Tornanın talaş miline ve ana miline çeşitli dönme hızları vermeye yarar. İçinde hızın ayarını sağlayan kademeli dişlileri taşır.

torna tezgahının kısımları norton kutusu ilerleme hız kutusu

Torna arabasının , ya da tablasının otomatik ilerlemesi için ilerleme hız ayarı bu kısımdaki kollar vasıtasıyla yapılır. Ayrıca torna tezgahında vida çekme için, vida adımına bağlı ilerleme hızı da bu kısımdaki kollar ile ayarlanır.

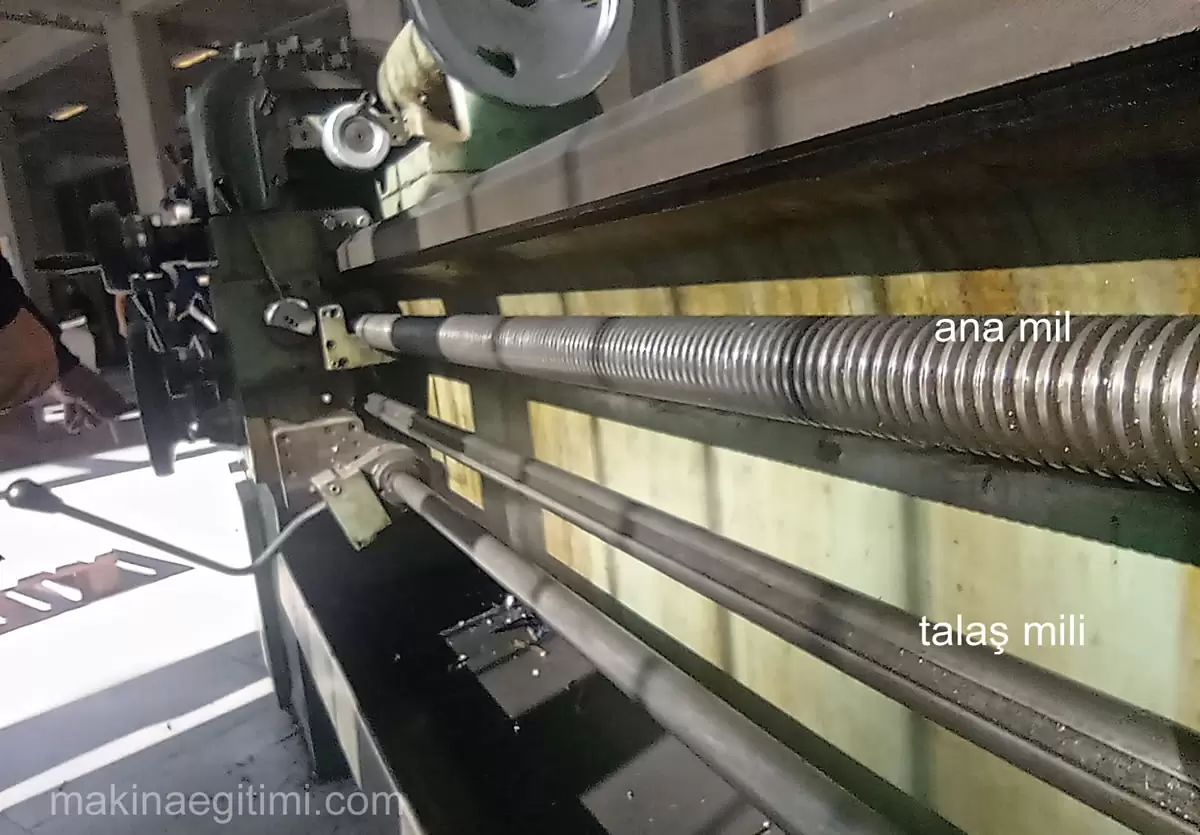

Talaş mili

Talaş mili Otomatik ilerlemeler için kullanılan kama kanallı bir mildir.

Ana Mil

Ana mil : üzerinde kare veya trapez vida olan ve vida açmada kullanılan bir mildir. Tornada vida çekme işleminde bu milin döndüğünü görürüz.

İlerleme miktarının düzenlenmesi :

İlerleme hız kutusuna (Norton ku­tusuna) gelen hareket, bu kutu içerisindeki kademeli dişli çarklardan biri ile ana miline veya talaş miline aktarılır.

İlerleme hızı kutusu dışındaki hız ayar kolu ile uygun dişli çark devreye sokularak, talaş mili aracılığı ile arabaya otomatik ilerleme hızları verilebilir. Ana mil, vida ve helis oluk açmak için kullanılır.

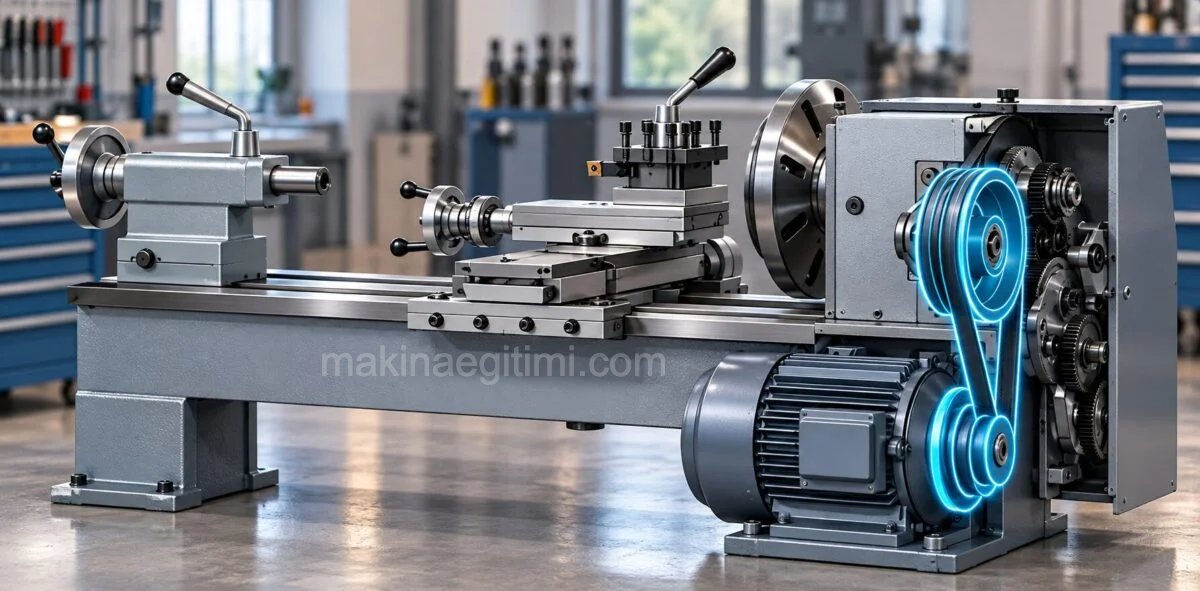

tornanın kısımları fener mili kutusu kayış kasnak Torna tezgahında motordan alınan hareketin dişli kutusuna kayış kasnak vasıtasıyla iletimi

Araba

Araba (Boyuna hareket sistemi) : Araba, torna göv­desi ve kayıtları üzerinde boydan boya hareket eden bölümdür. Hareket, el tekeri kullanılarak elle veya talaş mili ve araba dişli kutusu ile otomatik olarak sağlanır.

torna tezgahı kısımları resimli araba

Vida çekerken ise, otomatik hareket, ana mili ve vida makası ile sağlanır. Arabanın üzerinde tabla (enine hareket sistemi) bulunur.

Tabla

Tabla (Enine hareket sistemi) : Araba üzerine kır­langıç kuyruğu kayıt ve kızakla yerleştirilmiştir. Kendine ait el tekeri ve mi­li ile kalemin, fener mili eksenine dik hareketini sağlar. Otomatik hareket için arabanın dişli kutusundan yararlanılır.

tornanın parçaları tabla

Suport

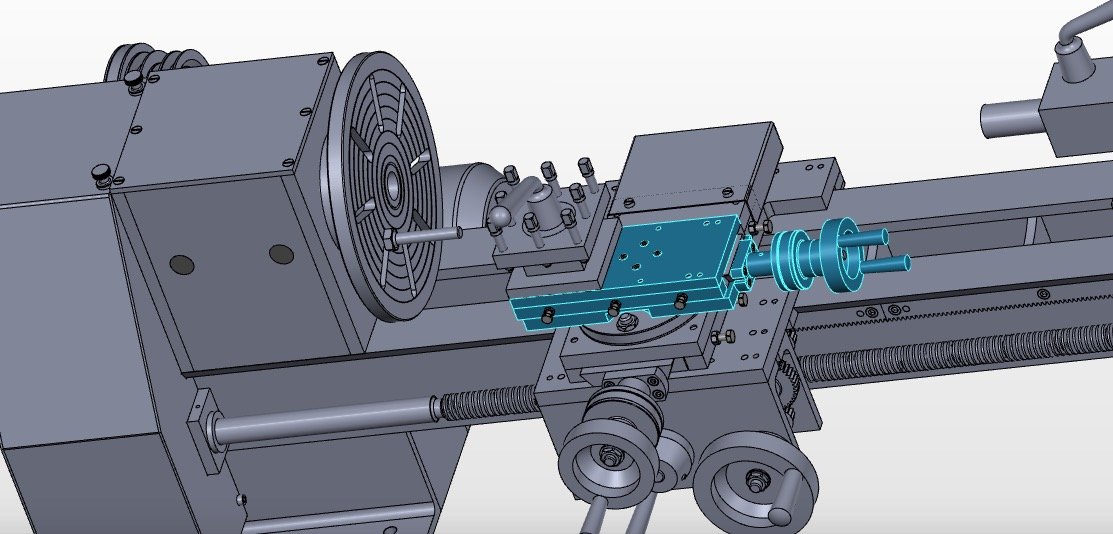

Support : Enine hareket sisteminin üzerine kızaklandırılmış olup, açı bölüntülü tablasından yatay düzlemde istenen açı­ya döndürülebilir. Kısa ilerlemeler için kullanılır. Suport kalemliği taşır.

torna tezgahının kısımları siper

Kalemlik

Kalemlik : Kalemin doğrudan doğruya veya katerle bağlanmasına yarayan kısım olup, çeşitli şekillerde yapılır.

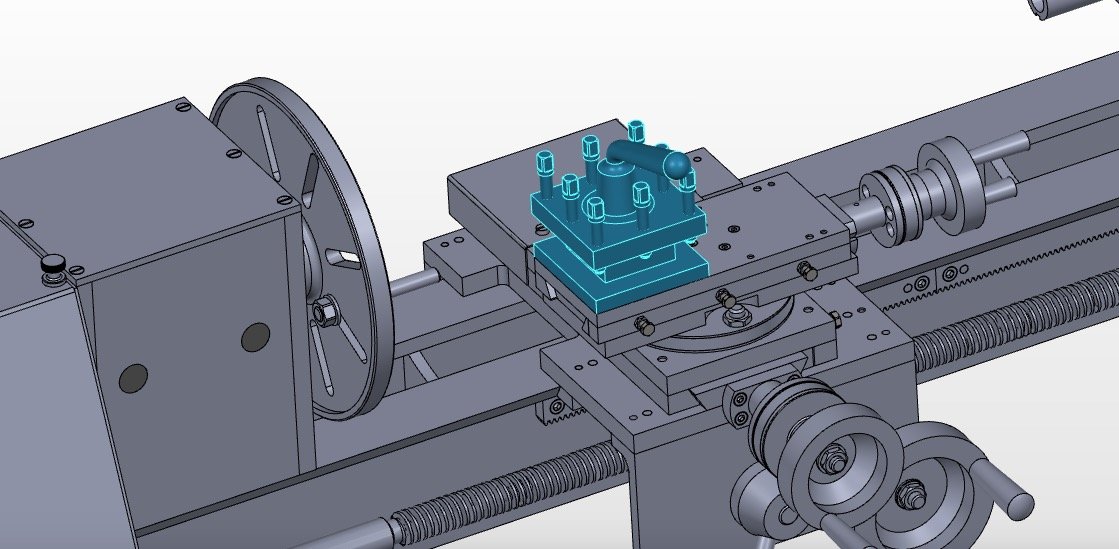

tornanın kısımları kalemlik Torna kalemliğinin torna tezgahındaki yeri

torna tezgahının kısımları kalemlik

Gezer punta

Gezer punta, torna tezgahının kısımları arasında gösterilir ve kayıt kızak üzerinde yer alır

tornanın bölümleri gezer punta

Gezer puntanın tanımı ve görevi : Torna kayıt­ları üzerinde gezdirilebilen ve ucunda 60° lik konik uçlu puntası olan aygıt­tır. Görevi işlenen parçaları alın kısmına açılan punta havşası yardımı ile sağ uçtan desteklemektir. Gerektiğinde tornada delme, raybalama gibi işlemler için konik yuvasına, mandren ya da mors kovanı takılabilir. Gezer punta ucu ile fener mili ucu aynı eksendedir.

tornanın kısımları gezer punta
Gezer puntanın kısımları (yukarıda)
