OBD-II Nedir? Araç Arıza Kodları Nasıl Okunur?

OBD-II (On-Board Diagnostics II), modern araçların motor, şanzıman, emisyon ve giderek daha fazla elektronik sistemini sürekli izleyen, standartlaştırılmış bir kendi kendini teşhis sistemidir. 1996 yılından itibaren ABD’de, 2001’den (dizel araçlarda 2004’ten) itibaren ise Avrupa Birliği’nde (EOBD adıyla) yeni araçlarda zorunlu hale gelmiştir. Bu yazıda OBD-II’nin çalışma mantığını, arıza kodu (DTC) yapısını, kodların nasıl okunacağını ve teşhis sürecindeki sınırlarını ayrıntılı olarak inceliyoruz.

OBD-II Nasıl Çalışır?

Araçtaki onlarca sensör (oksijen sensörü, MAP/MAF sensörü, krank ve eksantrik pozisyon sensörleri, soğutma suyu sıcaklık sensörü vb.), motor kontrol ünitesine (ECU) sürekli veri gönderir. ECU bu verileri, üretici tarafından tanımlanmış “normal çalışma aralıklarıyla” sürekli karşılaştırır. Bir değer beklenen aralığın dışına çıktığında veya bir bileşenin sinyali fiziksel olarak mantıksız hale geldiğinde (örneğin devre kısa veya açık), sistem bir Arıza Kodu (DTC – Diagnostic Trouble Code) üretir ve genellikle gösterge panelinde motor arıza lambasını (MIL) yakar.

Bir kodun kalıcı hale gelmesi genellikle tek seferlik değildir; çoğu üretici, bir arızanın iki ardışık sürüş çevriminde (drive cycle) tekrar tespit edilmesini şart koşar. Bu “iki döngü kuralı”, geçici ve önemsiz sinyal dalgalanmalarının gereksiz yere kalıcı arıza lambası yakmasını önler.

DTC Kod Yapısı ve SAE J2012 Standardı

Arıza kodları, SAE J2012 standardına göre yapılandırılmış beş karakterlik bir formata sahiptir: bir harf ve dört rakam. İlk harf, arızanın hangi ana sistemde olduğunu gösterir.

P (Powertrain) — Motor ve şanzıman ile ilgili kodlar, en sık karşılaşılan kategori
B (Body) — Kasa ile ilgili kodlar: airbag, klima, aydınlatma, koltuk kontrolü
C (Chassis) — Şasi ile ilgili kodlar: ABS, süspansiyon, direksiyon
U (Network/Undefined) — Ağ iletişimi ile ilgili kodlar: CAN-Bus ve modüller arası haberleşme hataları

Harften sonraki ilk rakam, kodun jenerik (0) mi yoksa üretici özel (1) mi olduğunu belirtir. Jenerik kodlar tüm üreticilerde aynı anlama gelirken, üretici özel kodlar (örneğin P1xxx) sadece o markaya özgü ek teşhis bilgisi sunar. İkinci rakam alt sistemi belirtir (1: yakıt/hava karışımı, 2: yakıt sistemi, 3: ateşleme/misfire, 4: yardımcı emisyon kontrolleri, 5: araç hızı/rölanti kontrolü, 6: bilgisayar/çıkış devreleri, 7-8: şanzıman). Son iki rakam ise arızanın spesifik türünü tanımlar. Örneğin P0301, “silindir 1 misfire tespit edildi” anlamına gelirken, P0171 “banka 1 fakir karışım” anlamına gelir.

Kategori	Sistem	Örnek Kod	Anlamı
P	Powertrain (motor/şanzıman)	P0301	Silindir 1 misfire
B	Body (kasa)	B0012	Sürücü airbag devre arızası
C	Chassis (şasi)	C0035	Sol ön tekerlek hız sensörü devresi
U	Network (ağ)	U0100	Motor ECU ile iletişim kaybı

Arıza Kodları Nasıl Okunur?

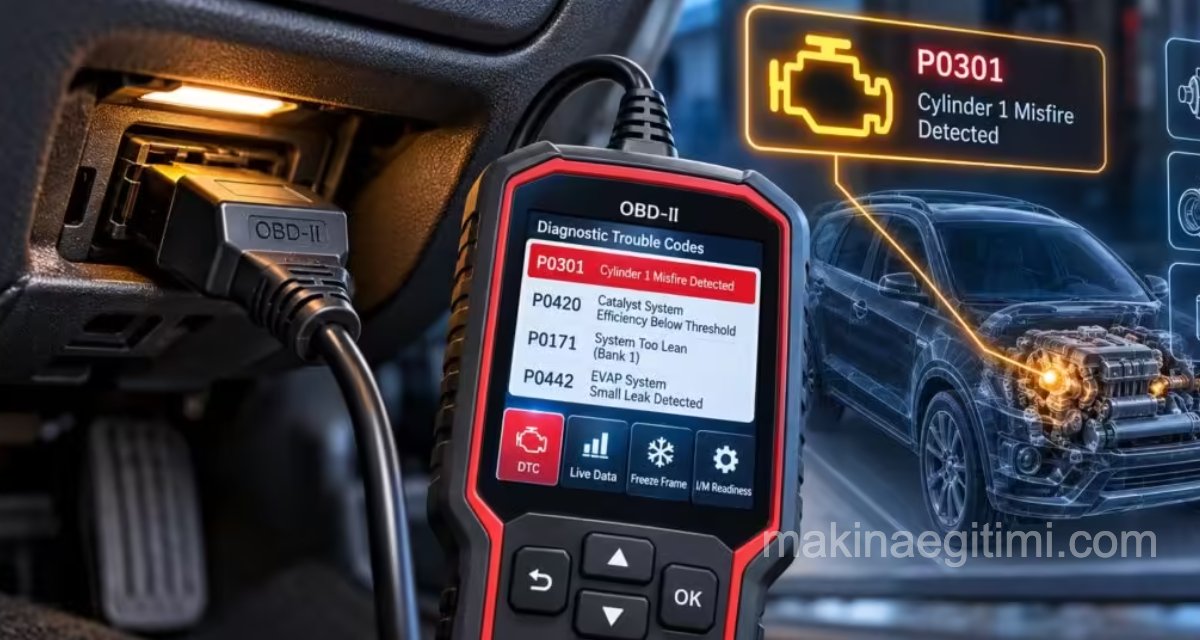

Aracın koltuk altında veya direksiyon altında genellikle bulunan standart 16 pinli OBD-II portuna (SAE J1962 konnektör) bir tarayıcı bağlanarak kodlar okunabilir. Bu port, üzerinde CAN-Bus, K-Line veya (eski araçlarda) J1850 protokolüne göre değişen pin dizilimleri barındırır, ancak fiziksel konnektör tipi tüm araçlarda standarttır; bu da OBD-II’nin en pratik yanıdır.

Donanım Seçenekleri

Piyasada üç kademe tarayıcı bulunur: ucuz Bluetooth/Wi-Fi ELM327 adaptörleri (telefon uygulamasıyla temel kod okuma), orta seviye el tipi tarayıcılar (canlı veri grafiği, sıfırlama fonksiyonları) ve bayi seviyesi profesyonel cihazlar (üretici özel kodlara, kalibrasyon ve programlama fonksiyonlarına erişim). ELM327 tabanlı adaptörler hobi kullanıcıları için yeterliyken, ADAS kalibrasyonu gibi işlemler için bayi seviyesi cihaz gerekir.

Canlı Veri (Live Data) Okuma

Kod okumanın ötesinde, çoğu tarayıcı PID (Parameter ID) adı verilen standart veri kanalları üzerinden gerçek zamanlı sensör değerlerini de gösterebilir. Örneğin PID 0x0C motor devrini (RPM), PID 0x0D araç hızını, PID 0x05 soğutma suyu sıcaklığını, PID 0x11 gaz kelebeği pozisyonunu okur. Bu canlı veriler, bir kodun neden oluştuğunu anlamak için genellikle statik koddan çok daha fazla bilgi verir; örneğin bir oksijen sensörü kodunda, sensörün canlı voltaj grafiğinin normal salınım gösterip göstermediği kritik bir ipucudur.

Kod Okumanın Sınırları

Bir arıza kodu, sorunun kesin nedenini değil, hangi sistemde anormallik tespit edildiğini gösterir. Örneğin bir “misfire” kodu; buji, bobin, enjektör, kompresyon kaybı veya yakıt basıncı sorunundan kaynaklanabilir. Kod, tanı sürecinin başlangıç noktasıdır, kesin teşhis için ölçüm, görsel muayene ve deneyim gerektiren ek kontrol gerekir. Bu nedenle profesyonel teşhiste “kod okuma” ile “arıza teşhisi” birbirinden ayrı iki beceridir; sadece kodu okuyup ilgili parçayı değiştirmek (parts cannon yaklaşımı), çoğu zaman gereksiz masrafa yol açar.

Hazır (Readiness) Monitörleri ve Emisyon Muayenesi

OBD-II sistemi, arıza olmasa bile belirli alt sistemlerin (katalitik konvertör, oksijen sensörü, buharlaşma sistemi, EGR vb.) periyodik olarak kendi kendini test etmesini sağlayan “readiness monitörleri” içerir. Akü kablosu sökülür veya arıza kodları silinirse, bu monitörler “tamamlanmadı” (not ready) durumuna döner ve araç birkaç sürüş çevrimi tamamlanana kadar bu şekilde kalır. Birçok ülkede emisyon muayenesi sırasında, tüm monitörlerin “hazır” durumda olması şart koşulur; bu yüzden muayeneden hemen önce kod silmek, aracın muayeneden geçmesini engelleyebilir.

P, B, C, U Kod Kategorileri

P kodları motor/şanzıman, B kodları kaporta, C kodları şasi, U kodları ağ/iletişim arızalarını gösterir.

Freeze Frame Verisi

Arıza oluştuğu anki motor devri, hız ve sıcaklık gibi verileri donduran freeze frame, teşhisi büyük ölçüde hızlandırır.

Readiness Monitörleri

Emisyon muayenesinden geçebilmek için tüm readiness monitörlerinin “tamamlandı” durumunda olması gerekir.

Arıza Lambasının Yanma Şekli Ne Anlatır?

Motor arıza lambasının yanma şekli, sorunun aciliyeti hakkında önemli bilgi verir:

Sabit yanan lamba: Sistemde bir arıza tespit edildi, genellikle kısa vadede sürüş güvenliğini tehdit etmez ama ihmal edilmemelidir.
Yanıp sönen lamba: Aktif ve şiddetli bir misfire tespit edildi, katalitik konvertör hasar riski yüksektir; araç en kısa sürede durdurulmalı ve kontrol ettirilmelidir.
Lambanın sürekli sönük kalması: Bazı araçlarda kontak açıldığında lambanın 2-3 saniye yanıp sönmesi normal bir kendi kendini test rutinidir; hiç yanmaması ise lamba devresinde ayrı bir arıza olabileceğine işaret eder.

OBD-II’den OBD-III’e ve Uzaktan Teşhise Doğru

Günümüzde birçok üretici, OBD-II verilerini araç içi telematik modülü üzerinden bulut sunucularına aktarmaktadır; bu, bazen “OBD-III” olarak adlandırılan bir yaklaşımla, arıza kodlarının gerçek zamanlı olarak üreticiye veya bayiye iletilmesini, hatta bazı yazılım kaynaklı arızaların uzaktan (over-the-air) düzeltilmesini mümkün kılar. Elektrikli ve hibrit araçlarda ise OBD-II standardının kapsamı genişletilerek batarya yönetim sistemi, elektrik motoru ve şarj devresi arızaları da benzer bir kod yapısıyla (örneğin P0A-P0D aralığı) raporlanmaktadır.

Freeze Frame Verisi: Arızanın Anlık Fotoğrafı

Bir arıza kodu kaydedildiğinde, ECU aynı zamanda “freeze frame” adı verilen bir veri paketi de saklar; bu paket, kodun tetiklendiği tam anda motor devri, araç hızı, soğutma suyu sıcaklığı, gaz kelebeği pozisyonu ve yakıt sistemi düzeltme değerleri gibi onlarca parametrenin anlık görüntüsünü içerir. Freeze frame verisi, arızanın hangi koşullarda ortaya çıktığını (örneğin sadece soğuk motorda mı, yüksek devirde mi, yoksa rölantide mi) anlamak için kritik önem taşır ve tekrarlanabilir olmayan aralıklı (intermittent) arızaların teşhisinde tarayıcının en değerli özelliklerinden biridir.

Mode ve Servis Fonksiyonları

SAE J1979 standardı, OBD-II tarayıcının araçla konuşabileceği on adet “servis modu” (mode) tanımlar. Bunlardan en sık kullanılanları Mode 01 (canlı veri/PID okuma), Mode 02 (freeze frame verisi), Mode 03 (kayıtlı arıza kodlarını listeleme), Mode 04 (kodları ve MIL’i sıfırlama), Mode 06 (üreticiye özel test sonuçları, örneğin misfire sayaçları) ve Mode 09’dur (araç bilgisi: VIN numarası, kalibrasyon ID’si). Mode 06 özellikle ileri seviye teşhiste değerlidir çünkü henüz kod tetiklemeyecek kadar “sınırda” olan test sonuçlarını da gösterir; bu sayede bir bileşenin arızalanmaya başladığı erken aşamada fark edilebilir.

Bekleyen (pending) kodlar da bu sistemde ayrı bir kategoridir: bir arıza ilk kez tespit edildiğinde henüz MIL yakılmaz, kod “pending” olarak kaydedilir. Aynı arıza ikinci sürüş çevriminde de tekrarlanırsa kod “confirmed” (onaylı) hale gelir ve lamba yanar. Bu iki aşamalı yapı sayesinde tek seferlik sensör gürültüsü, gereksiz uyarı üretmez.

OBD-II ile CAN-Bus İlişkisi

2008 sonrası ABD’de üretilen ve giderek daha fazla Avrupa aracında, OBD-II protokolü fiziksel katmanda CAN-Bus (ISO 15765-4) üzerinden çalışır. Bu, OBD-II portunun aynı zamanda aracın iç CAN ağına doğrudan bir erişim noktası olduğu anlamına gelir; tarayıcı, motor ECU’sundan şanzıman kontrol ünitesine, ABS modülünden gövde kontrol ünitesine kadar birçok farklı modülle aynı fiziksel hat üzerinden, farklı mesaj kimlikleriyle (ID) haberleşir. Bu nedenle OBD-II portu, hem teşhis hem de (kötüye kullanıldığında) potansiyel bir siber güvenlik erişim noktası olarak da değerlendirilir.

Sıkça Sorulan Sorular

Evet, ucuz Bluetooth adaptörlerden profesyonel bayi cihazlarına kadar geniş bir yelpazede satılan tarayıcılar, telefon uygulamalarıyla birlikte kolayca kullanılabilir. Ancak kalibrasyon ve programlama gibi ileri işlemler için bayi seviyesi cihaz gerekir.

Sabit yanan ışıkta genellikle kısa süreli kullanım güvenlidir, ancak yanıp sönen ışık aktif ve şiddetli bir misfire’a işaret eder; bu durumda aracın mümkün olan en kısa sürede durdurulması önerilir.

Hayır, kod silmek sadece uyarıyı geçici olarak kaldırır ve readiness monitörlerini sıfırlar; altta yatan sorun çözülmezse kod kısa süre içinde tekrar oluşur.

2001 sonrası (dizel için 2004) üretilen hemen hemen tüm araçlarda, AB ve ABD standartları gereği standart 16 pinli OBD-II portu bulunur.

P0xxx kodları tüm üreticilerde aynı standart anlama sahiptir; P1xxx kodları ise üretici özeldir ve doğru yorumlanabilmesi için o markaya ait servis dokümantasyonu gerekir.

Evet, kod silme işlemi readiness monitörlerini sıfırlar; çoğu muayene istasyonu tüm monitörlerin “hazır” olmasını şart koştuğu için araç muayeneden geçemeyebilir.
