Standart Kalıp Setleri ve Ölçüleri

Kalıp setleri, değişik biçim ve boyutlarda standardlaştırılmıştır. Standard ka­lıp setleri iki ana gruba ayrılır.

1. Açık kalıp setleri,
2. Sütunlu kalıp setleri.

Açık Kalıp Setleri

Açık kalıp setini Kalıp Alt Plâkası, Kalıp Üst Plâ­kası ve Kalıp Sapı oluşturmaktadır.

Açık yuvarlak kalıp seti ölçüleri tablosu- mm (yukarıda)

Açık kare ve dikdörtgen kalıp seti ölçüleri çizelgesi – mm (Yukarıda)

Sütunlu Kalıp Setleri

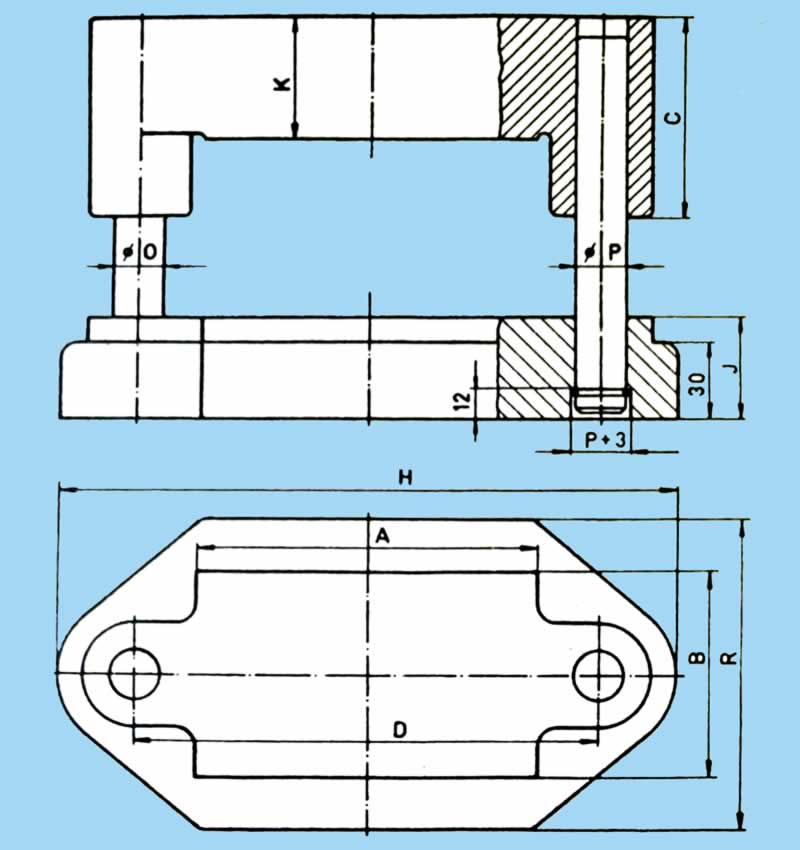

Sütunlu kalıp setini, Kalıp alt plakası, kalıp Üst Plâkası, Kılavuz Sütunu ve Burcu, ayrıca küçük boyutlu kalıplarda kalıp sapı oluşturmaktadır.

Standard sütunlu kalıp seti tipleri aşağıdaki özellikleri taşımaktadır;

1. Kalıp Alt ve Üst Plâka biçimleri,
2. Kalıp Alt ve Üst Plâka malzemesinin cinsi ve özellikleri.
3. Kalıp setine ait Kılavuz Sütunu ve Burcu sayısı,
4. Kılavuz Sütunu ve Burçlarının montajı,
5. Kılavuz Sütunu ve Burcunun tipi,
6. Arzu edilen ilâve elemanlar,
7. İşlenen yüzeylerin kalitesi,
8. Kullanılması gereken kalıpla birlikte pres tipi.
