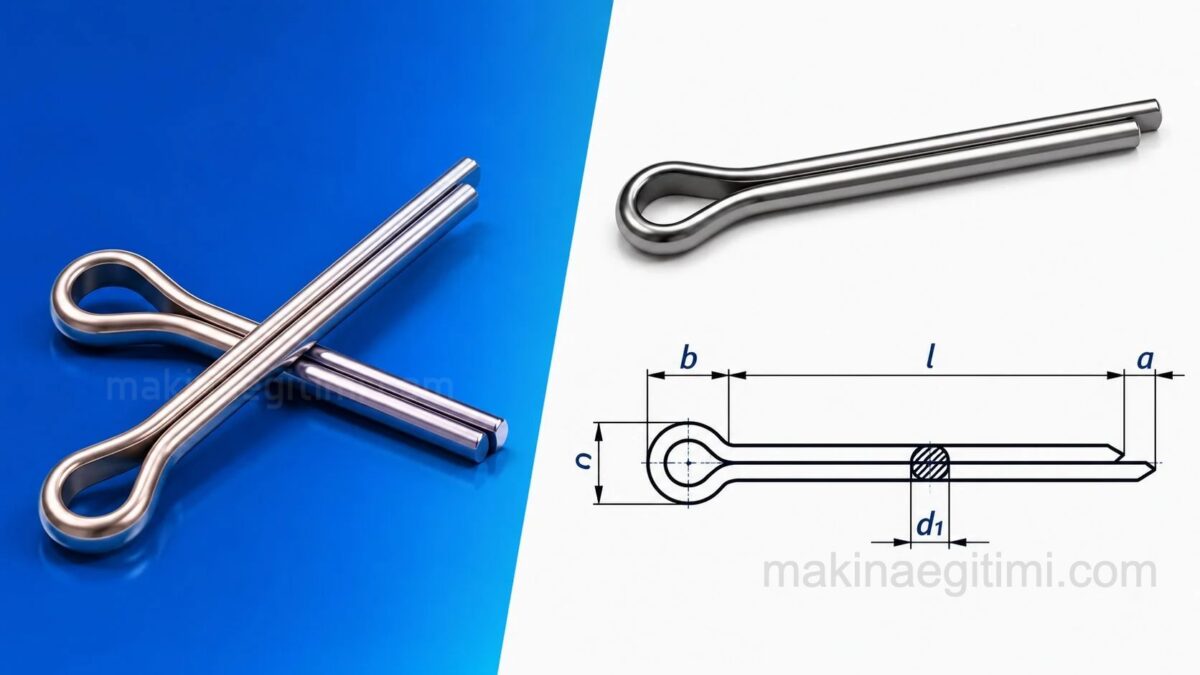

Gupilya Çeşitleri ve Ölçü Standartları

Gupilya çeşitleri

Gupilyaların maşa biçimli, yay biçimli ve Kama biçimli olarak üç çeşidi vardır. Bunlardan en çok maşa biçimli gupilya kullanılmaktadır. Diğer gupilya çeşitleri piyasada nadir olarak bulunmaktadır.

Gupilya malzemesi kullanım amaçlarına göre çeşitlenmekle beraber, gupilyaların yapımında akma çeliği, paslanmaz çelik, bakır-çinko alaşımları, bakır alaşımlı yay çeliği, bakır, alüminyum gibi malzemeler kullanılır. İsteğe göre diğer malzemelerden de yapılabilir. Gerektiğinde krom nikel kaplama yapılabilir.

Emniyet Pimi Görevi

Gupilya, taçlı somun gibi elemanların gevşeyerek dönmesini önleyen basit ama etkili bir emniyet pimidir.

Standart Çap Aralığı

Gupilyalar, kullanım yerine göre genellikle 1 mm ile 20 mm arasında değişen çap ölçülerinde üretilir.

Tek Kullanımlık Özellik

Sökülen bir gupilya, büküldüğü için tekrar aynı sağlamlıkta kullanılmamalı, yenisiyle değiştirilmelidir.

Gupilya ölçüleri ve standartları

Yukarıdaki tabloda TS 2339/1 e göre Standart gupilya ölçüleri verilmiştir. Belirtilmeyen hususlarda ve biçimlendirmede üretici serbesttir.

Türk standartlarına göre gupilya ölçüleri

Gupilya TS 2339/2-5,6×97-Fe

gupilya ve taçlı somun montaj teknik Resmi

Kopilya 5×50 TS 2339/1 ve montaj resmi . Sağdaki resimde taçlı somun kopilya ile emniyete alınması gösterilmiştir.(yukarıda)

Gupilyanın standart gösterimi

Gupilyanın standart gösterimine örnek olarak; Anma çapı 6.3 boyu 100 mm olan ve yay çeliğinden yapılmış gupilyanın kısa gösterimi şu şekildedir :
Gupilya TS 2339/2–A – 6.3 x 100 – Yay çeliği

Makine elemanları bölümündeki bu yazımızda Standart gupilya ölçüleri tablosu ve gupilya standart gösterimi konularını işledik. Yeni yayınlarda buluşmak dileği ile.

Konuyla İlgili Sorular

Gupilya, somun takıldıktan sonra cıvatadaki özel bir delikten geçirilip uçları bükülür. Bu bükülü pim, somunun dönme yönünde hareket etmesini fiziksel olarak engeller.

Gupilya, takılırken uçları büküldüğü için sökülünce bu bölgede kalıcı bir zayıflama oluşur. Aynı sağlamlıkta koruma sağlayamayacağı için her sökümde yenisiyle değiştirilmesi gerekir.
