Yatak-V Kasnak-Montaj ve Detay Resimler

Yatak V Kasnak Montaj ve Detay Resimler

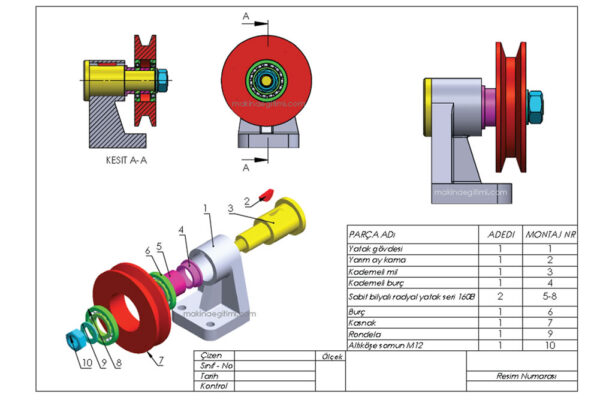

kasnak mil yatak yarım ay kamamontaj resmi

Yatak-kasnak montaj 3d görünüm. 3d montaj kesit görünüm ve patlatılmış montaj görünüm

PDF İNDİR

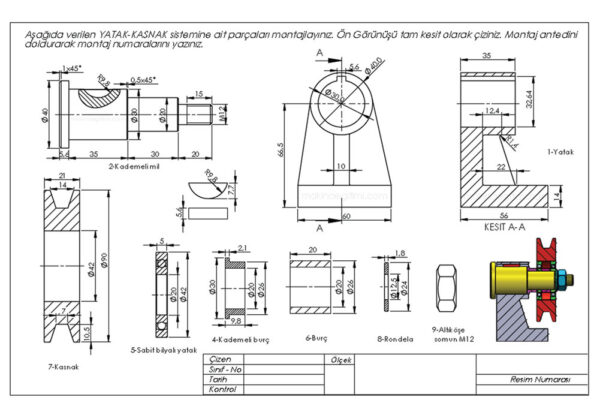

kasnak mil yatak yarım ay kama kademeli mil rulman somun

V Kasnak, yatak, vidalı kademeli mil, burç, rulman,somun ve rondela detay resimleri

PDF İNDİR

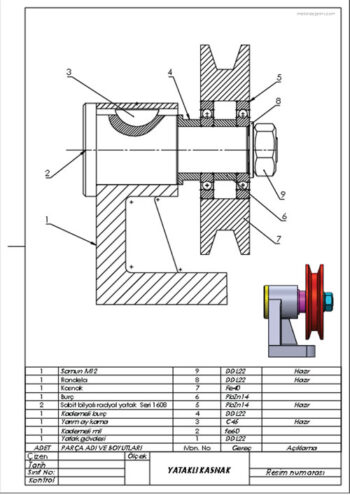

kasnak-yatak mil montaj resmi

V Kasnak, yatak, vidalı kademeli mil, burç, rulman,somun ve rondela antetli montaj resmi

PDF İNDİR
