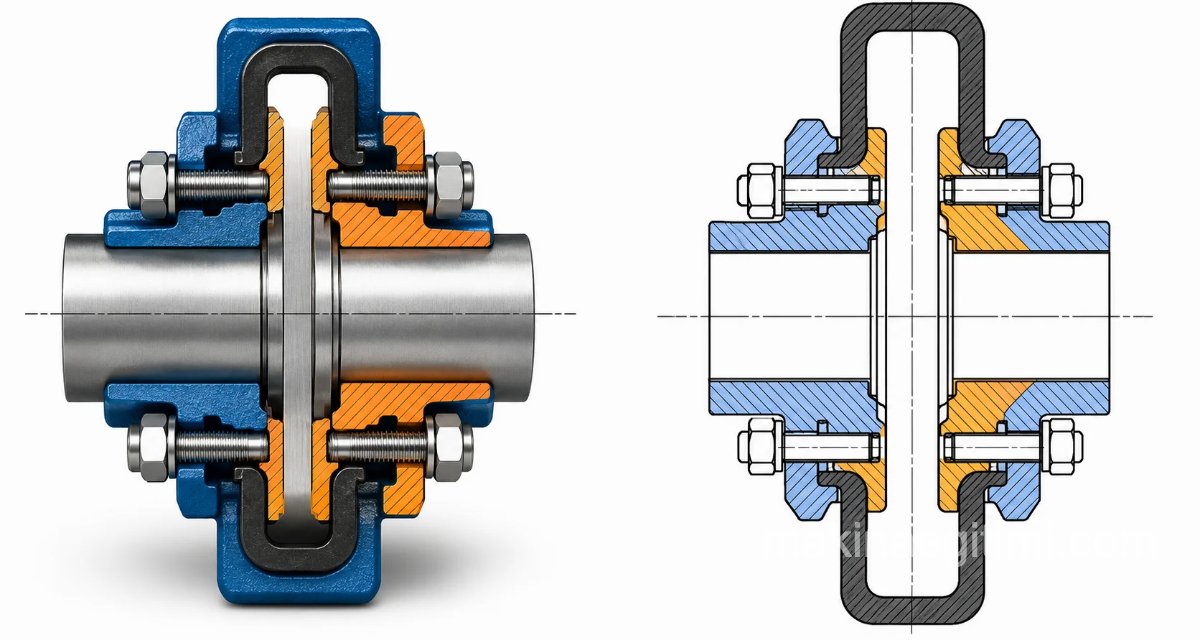

Teknik resimde Kavramalar ve Kavrama Çizimleri

Eksenleri ayni doğrultuda olan iki milden birindeki hareketi ve gücü diğerine aktaran makina elemanlarıdır. Kavrama imal eden firmalar kavramaları kendi biçim ve ölçülerine göre yaptıkları gibi şekli ve ölçüleri standartlandırılmış olanları da vardır. Örneğin çözülmeyen sıkı kavramalarda flanşlı kavramalar DİN 116 da standartlandırılmışlardır.

Teknik Resimde kavramalar (KAPLİNLER)

Çözülmeyen kavrama teknik resimleri

Flanşlı kavrama yapım resmi (yukarıda). Flanşlı kavrama, en basit çözülmeyen kavrama tipidir. Şekil ve ölçüleri DİN 116’da standartlandırılmıştır. Dökme demirden yapılan bu kavramalar mile preste, ısıtılarak veya kama ile takılırlar. Kavramayı oluşturan parçalar birbirine cıvatalar yardımıyla birleştirilir.

Yukarıdaki şekilde bir zarflı kavramanın resmi verilmektedir. Bu tür kavramalar DİN 115’te standartlandırılmıştır. Dökme demirden oluşan iki zarf cıvatalarla birleşerek kavramayı oluşturur.

Oynak kavrama teknik resimleri

elastik kavrama teknik resmi periflex kavrama

Oynak kavramalardan elastik kavramanın resmi yukarıda verilmektedir. (Sağdaki ise periflex kavrama) Bu tür kavramalar, mil eksenleri arasındaki küçük kaçıklıkların yol açtığı etkileri yok ederek sistemin vuruntusuz ve sessiz çalışmasını sağlarlar.

Oynak kavramalardan olan dişli kavramalar, Elastik kavramalardan sonra kullanım alanı en yaygın olan kavramalardır., iki tarafında üzerine diş açılmış kaplin parçaları ile, iç kısmına ayni ölçülerde diş açılmış birleştirme parçasından oluşmuştur, iki taraftaki parçalara açılan dişlerin üzerileri bombeli yapılarak açısal kaçıklıkları karşılaması sağlanır.

Dişli Kavrama yapım resmi (yukarıda)

Çözülebilir Kavramaların teknik resmi

tırnaklı kavrama teknik resmi parmaklı kavrama

Tırnaklı kavrama teknik resmi (yukarıda)

Sürtünmeli kavramaların teknik resimleri

Sürtünmeli kavramalardan, konik kavrama teknik resmi (Yukarıda)

Hidrolik kavrama teknik resmi

Hidrolik kavrama (yukarıda)

Esnek Kaplinler

Esnek kaplinler, iki mil arasındaki küçük eksen kaçıklıklarını tolere ederek titreşimi azaltır.

Rijit Kaplinler

Rijit kaplinler, milleri sabit ve hizalı şekilde birleştirerek yüksek tork aktarımı gerektiren uygulamalarda kullanılır.

Kaplin Seçim Kriteri

Kaplin seçiminde aktarılacak tork, devir hızı ve miller arası hizalama toleransı dikkate alınmalıdır.

Konuyla İlgili Sorular

Çözülmeyen kavramalar, eksenleri tam hizalı iki mili sabit ve sağlam şekilde birleştirmek için kullanılır. Oynak kavramalar ise mil eksenleri arasındaki küçük kaçıklıkları tolere ederek sistemin sarsıntısız ve sessiz çalışmasını sağlar.

Bu yöntemler, kavramanın mil üzerine son derece sıkı ve boşluksuz bir şekilde oturmasını sağlar. Sıkı bağlantı olmadan kavrama, çalışma sırasında mil üzerinde kayabilir ve güç aktarımını güvenilir şekilde yapamaz.
