Bu sayfamızda dişli çark hesaplama formüllerine yer vereceğiz. Düz dişli hesabı, konik dişli çark hesabı ve kremayer dişli hesabı, helis dişli hesapları, sonsuz vida ve karşılık dişlisi elemanları için gereken formülleri aşağıda bulabilirsiniz.

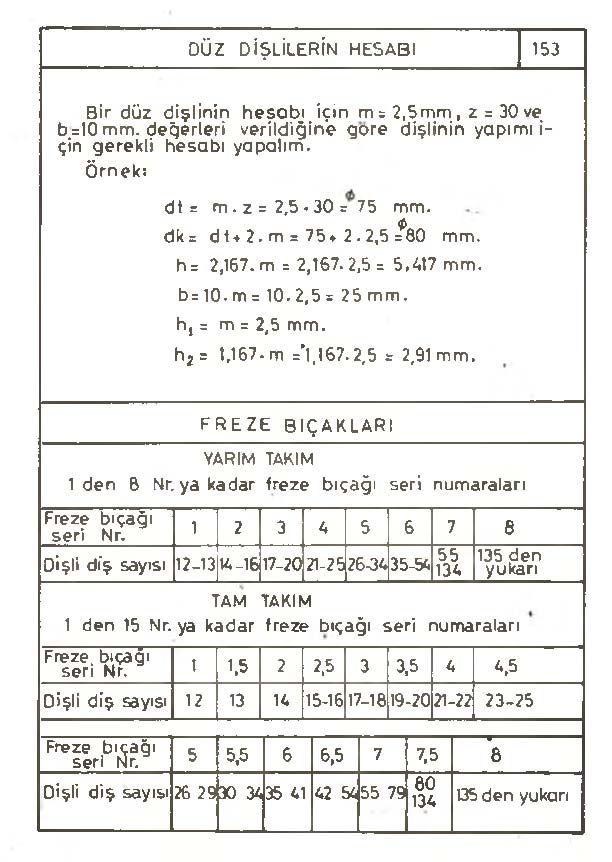

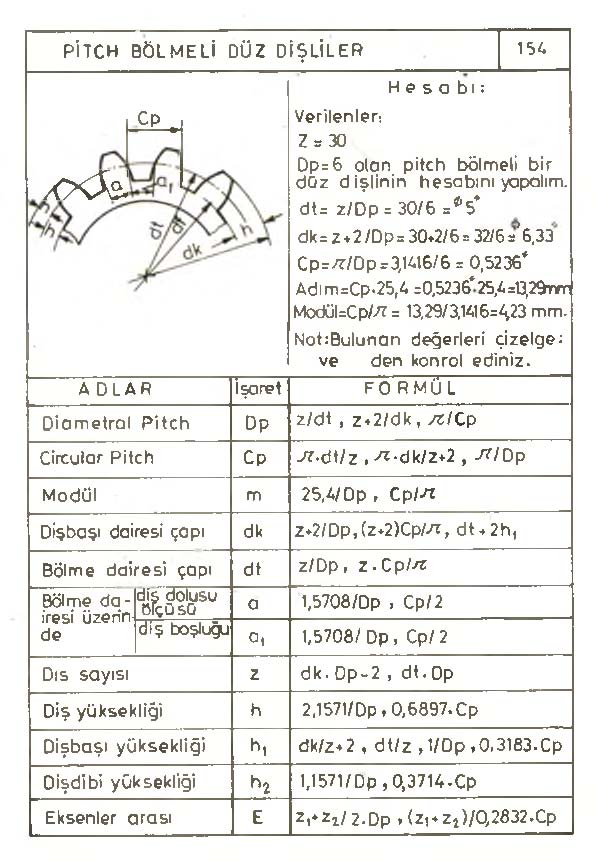

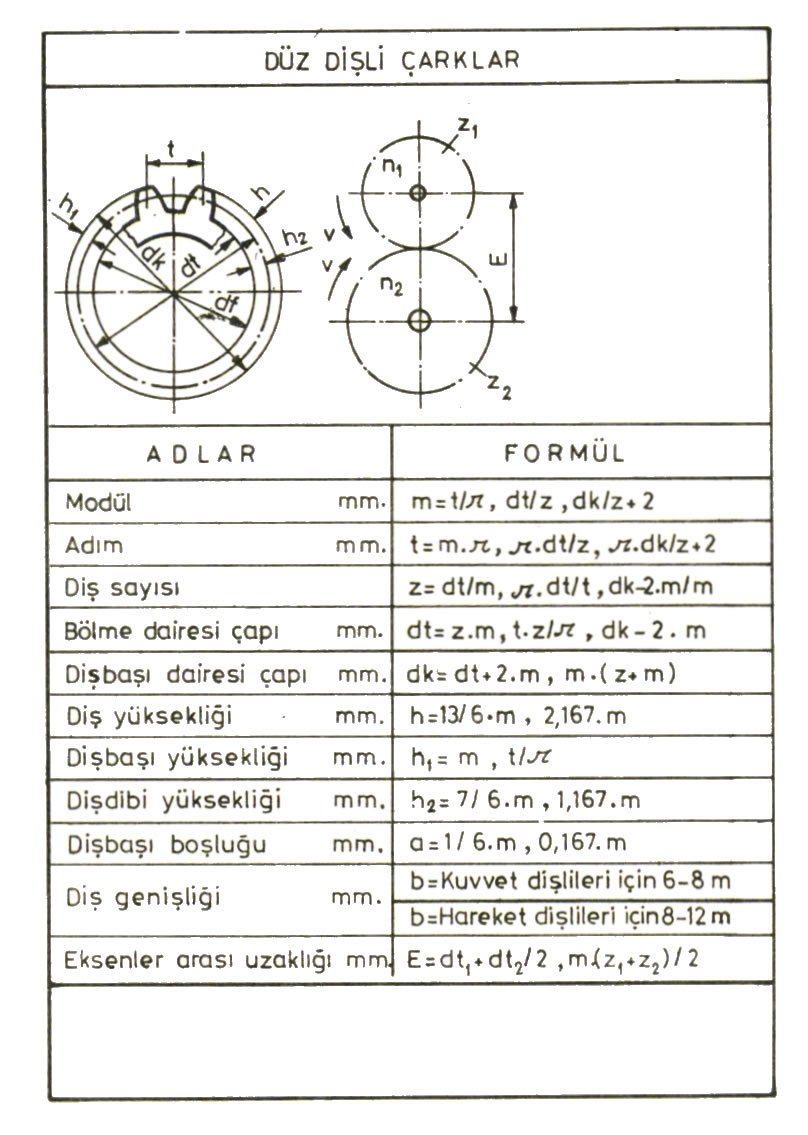

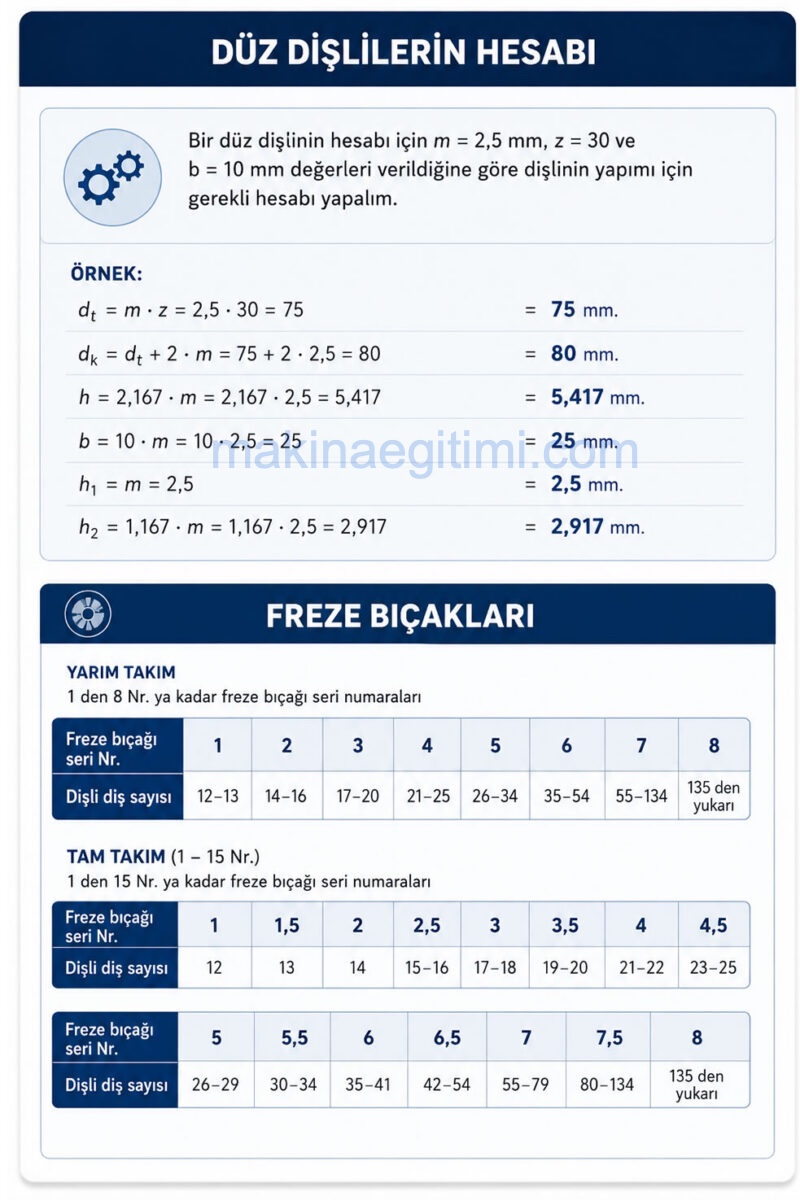

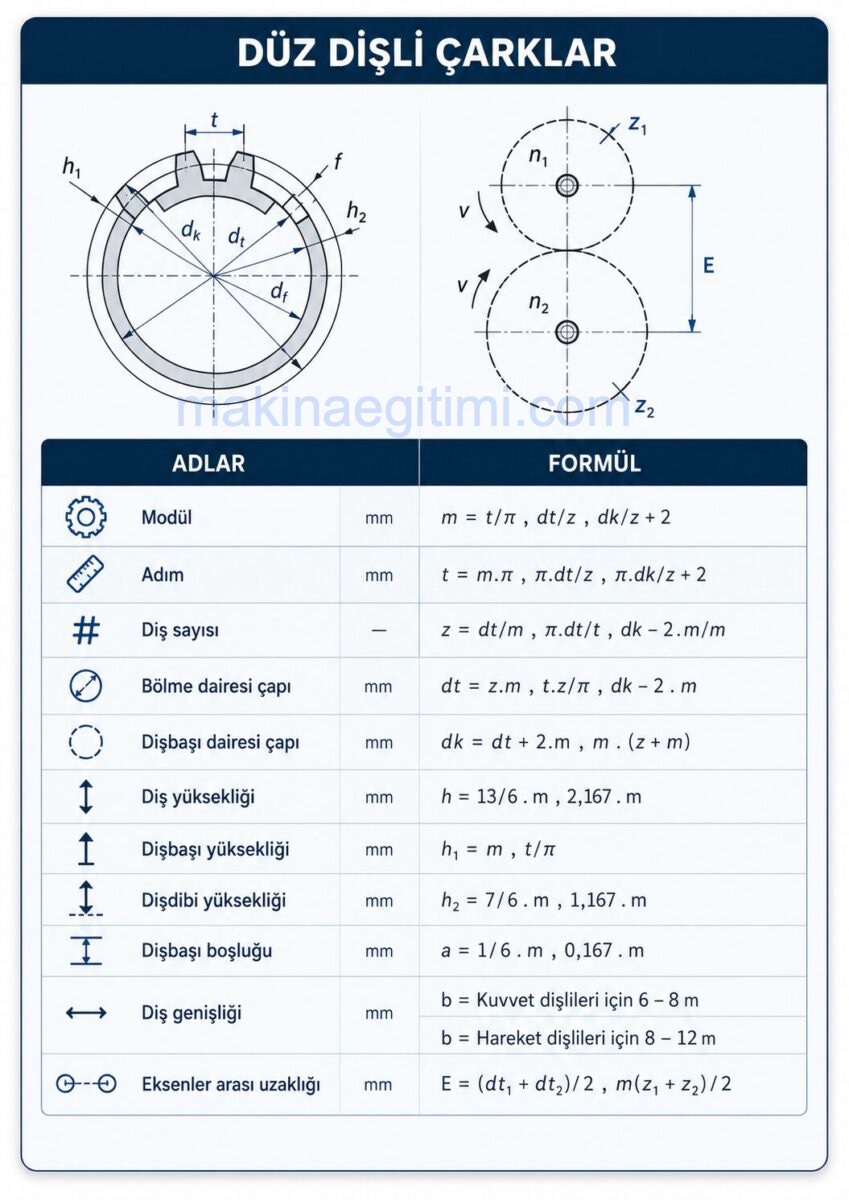

Düz dişli

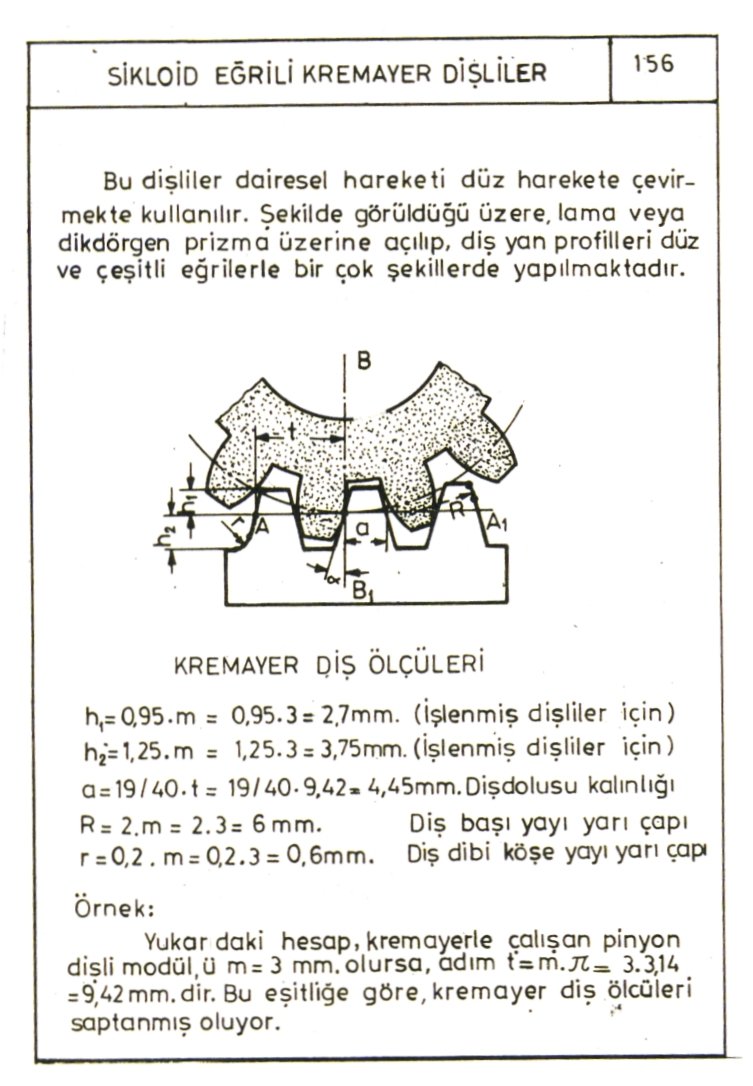

Kremayer Dişli

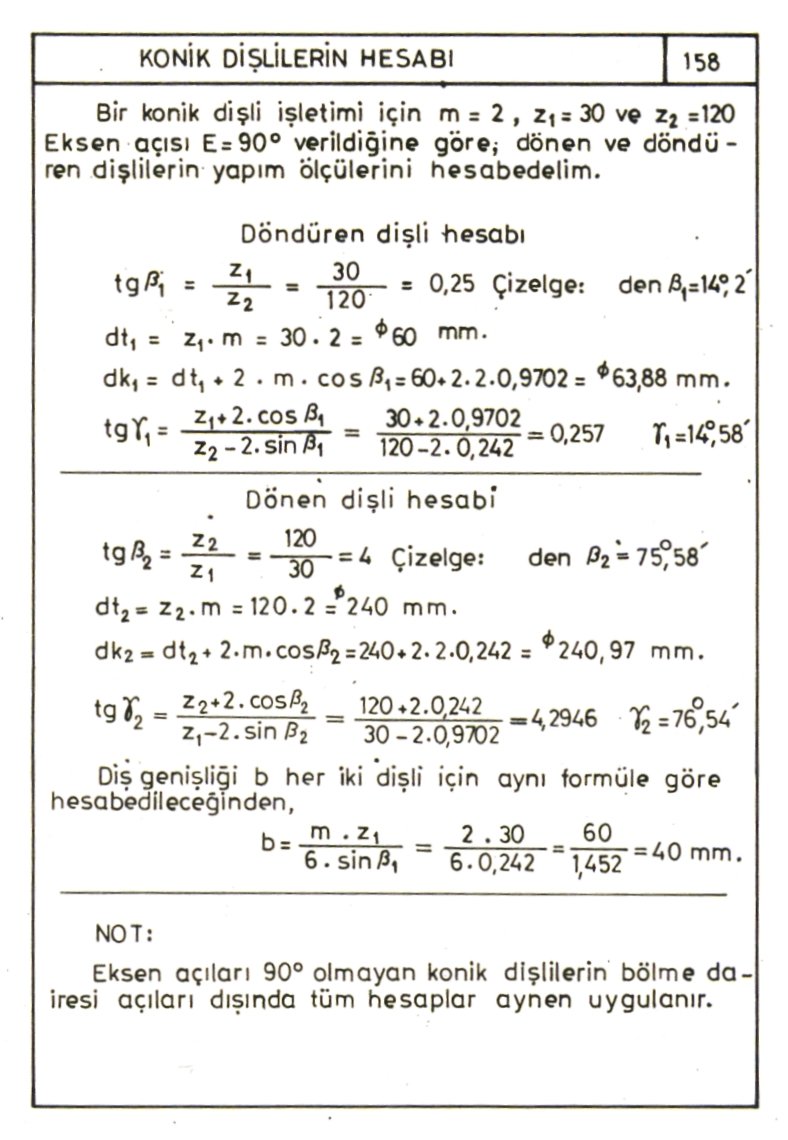

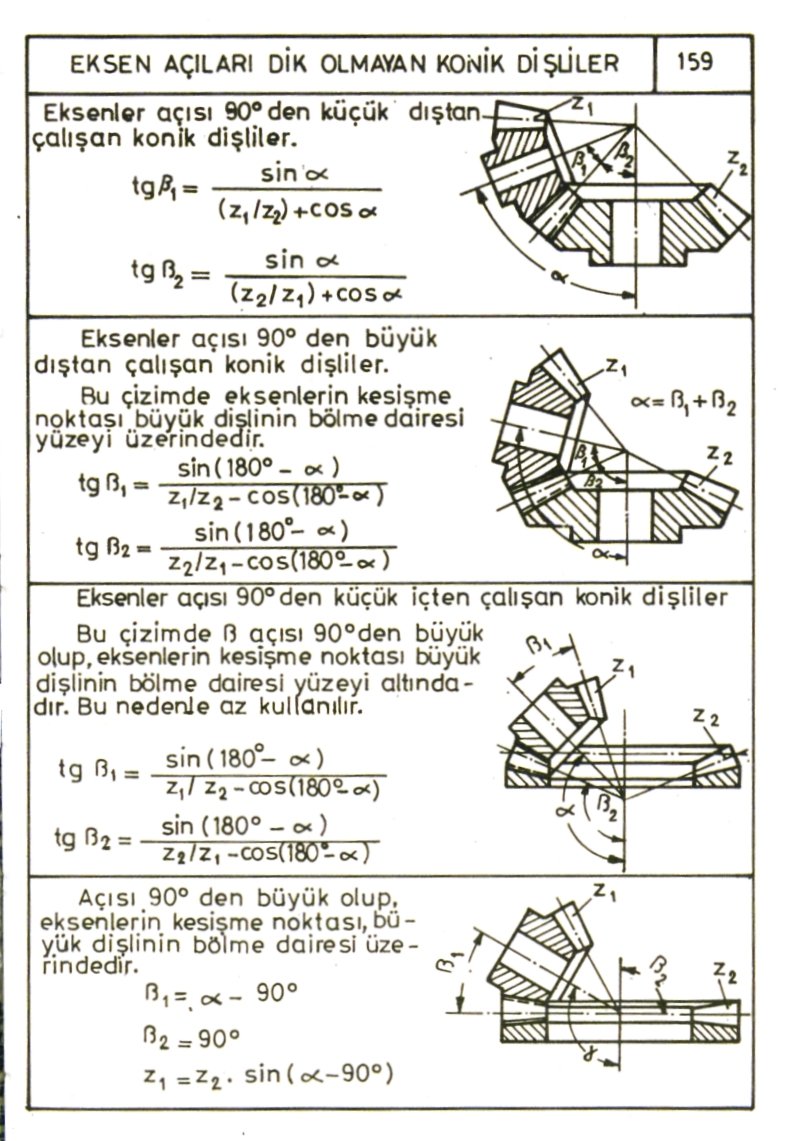

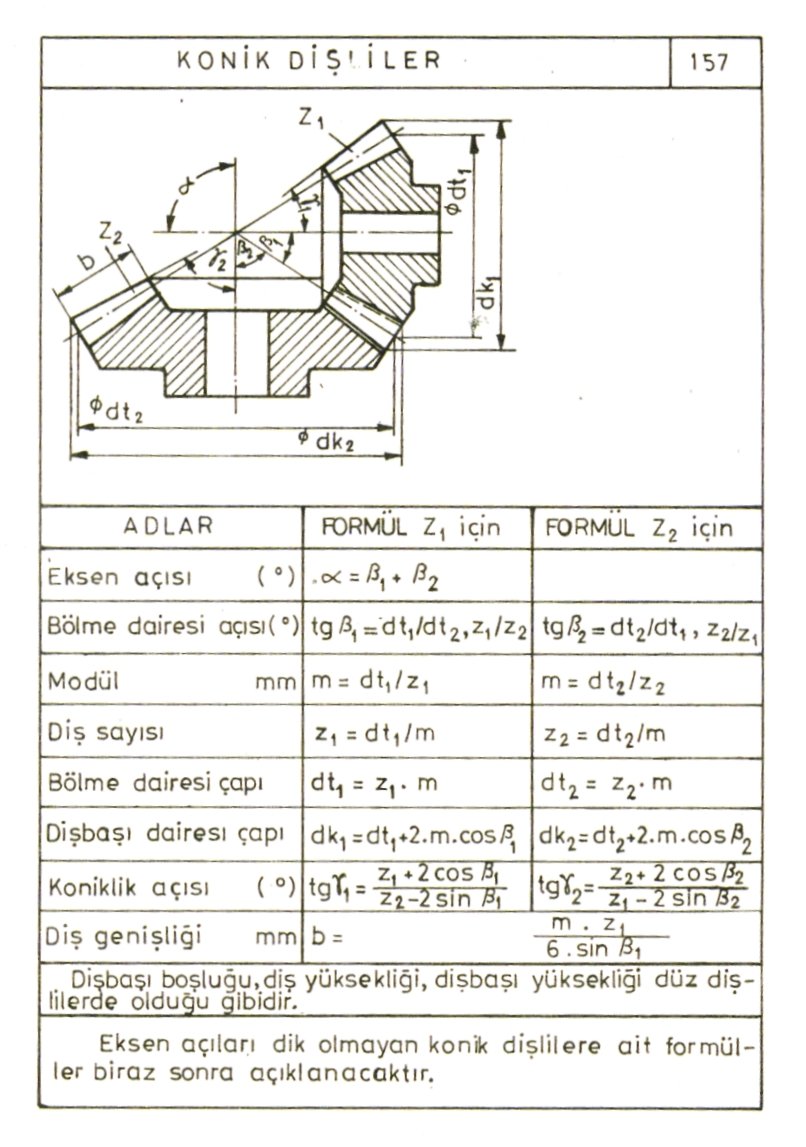

Konik Dişli

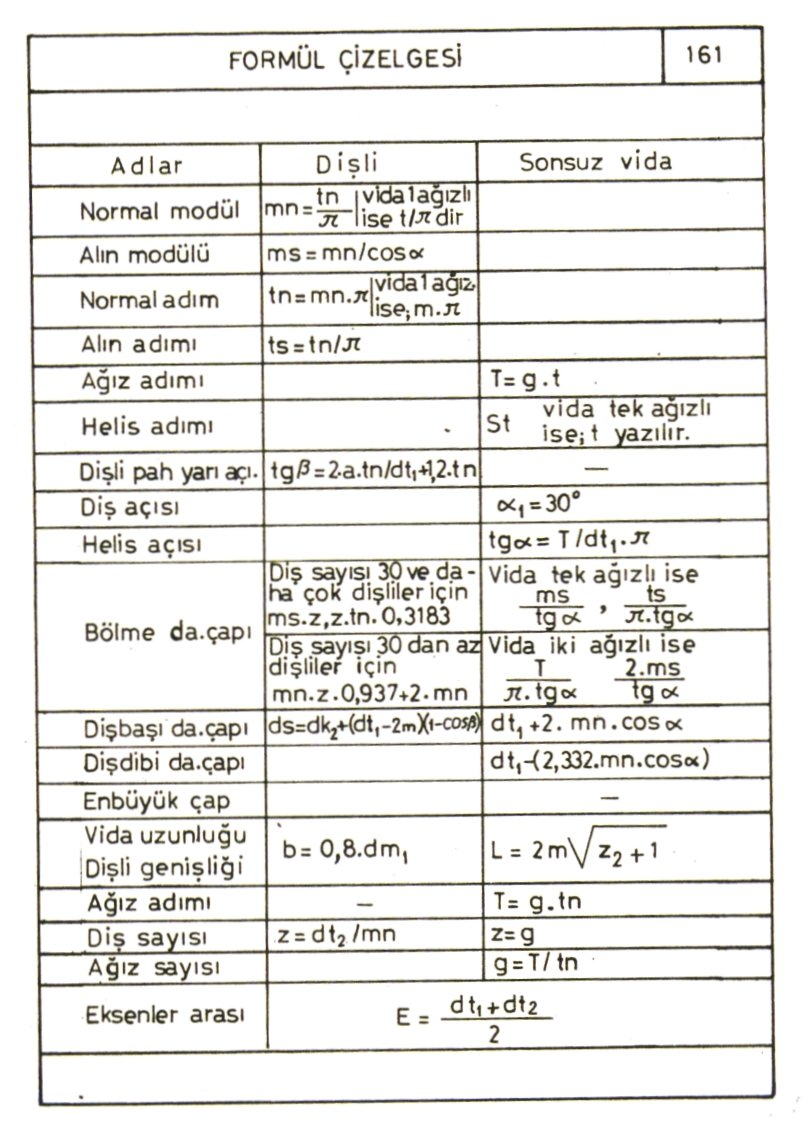

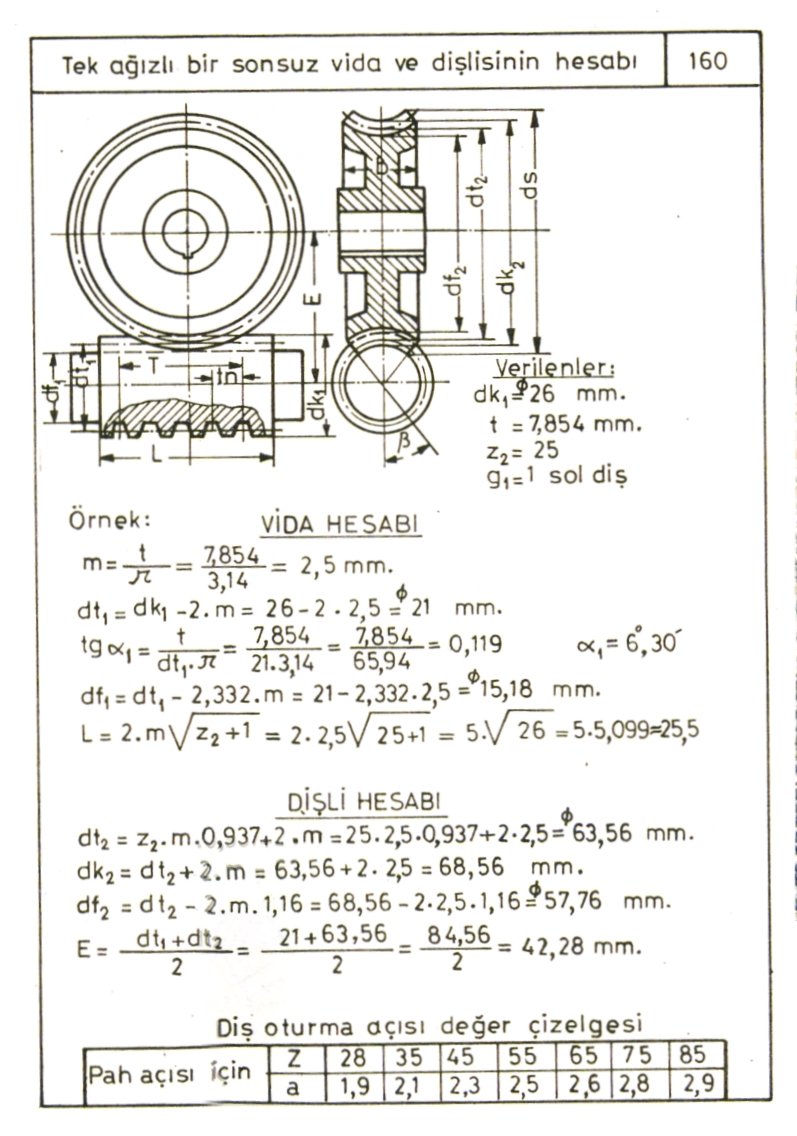

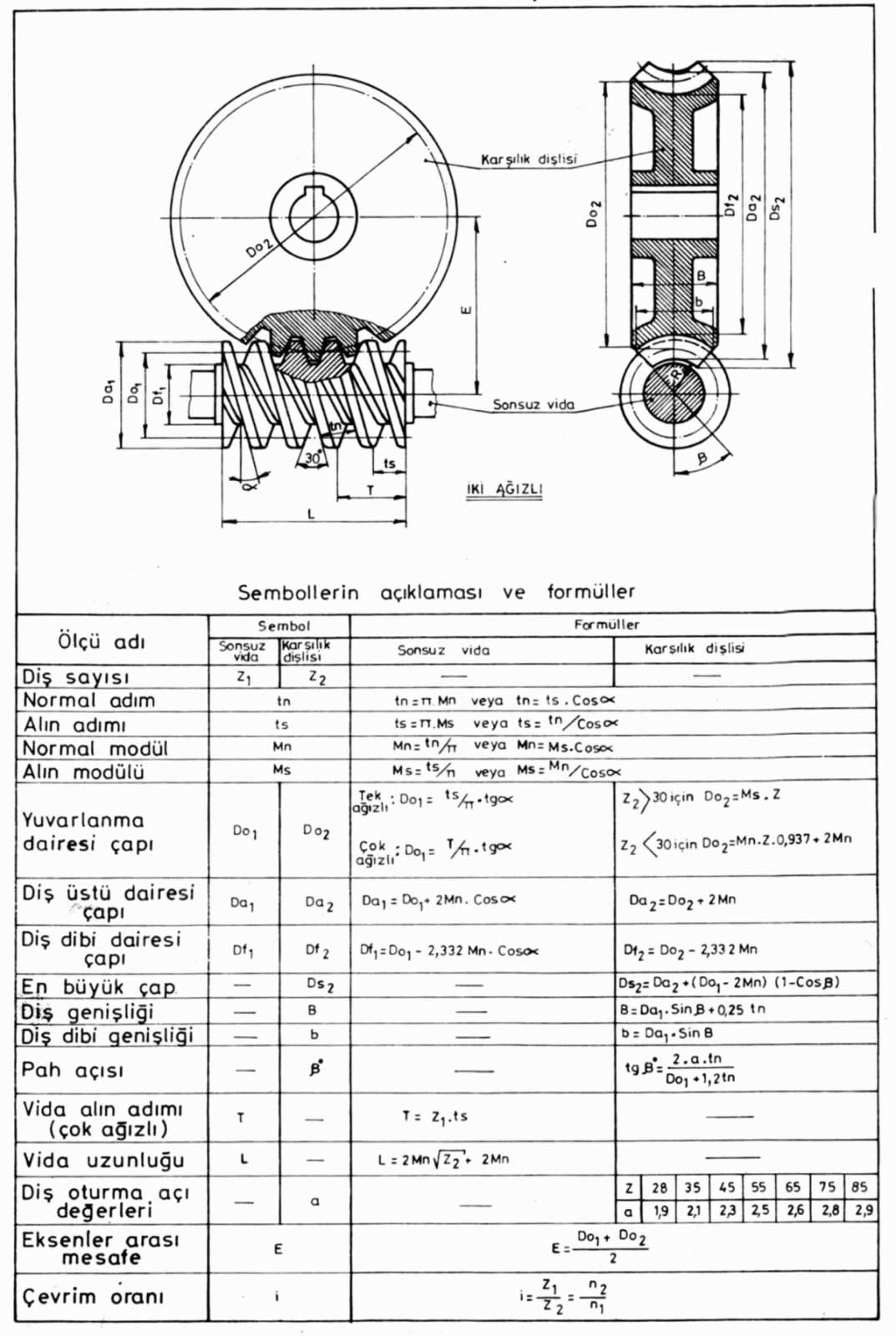

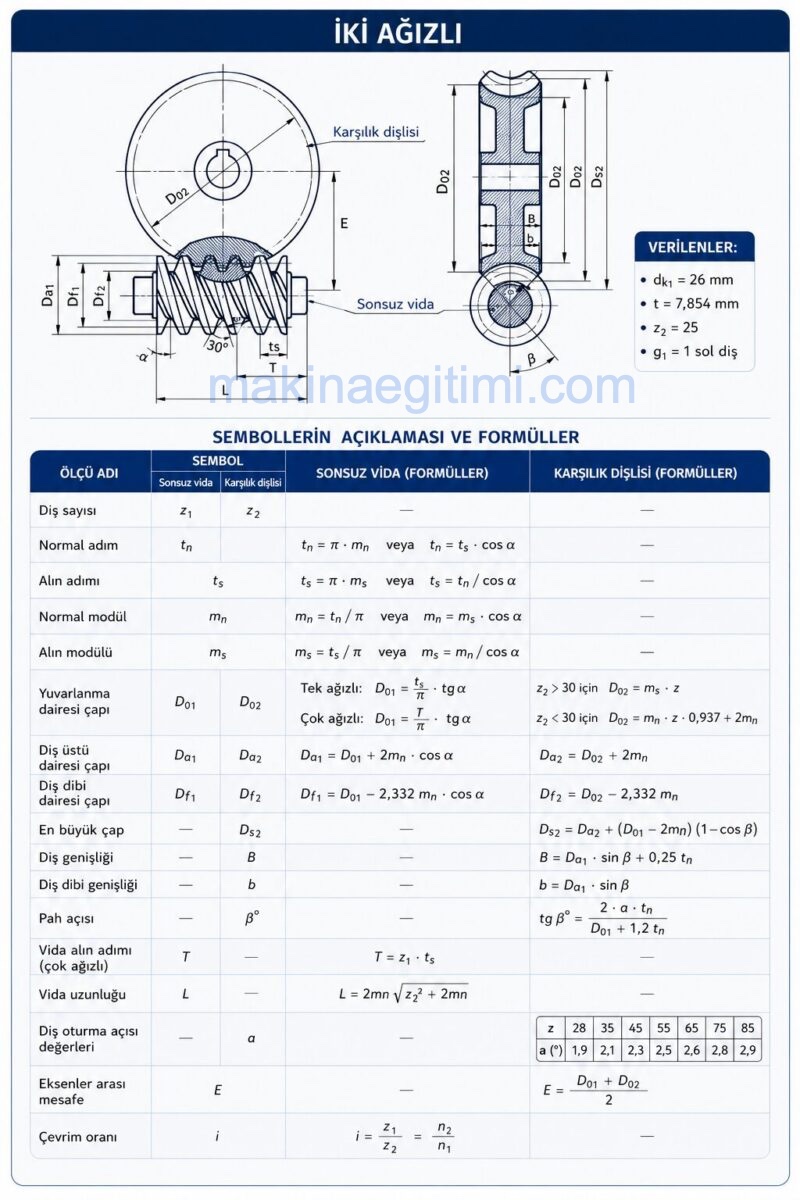

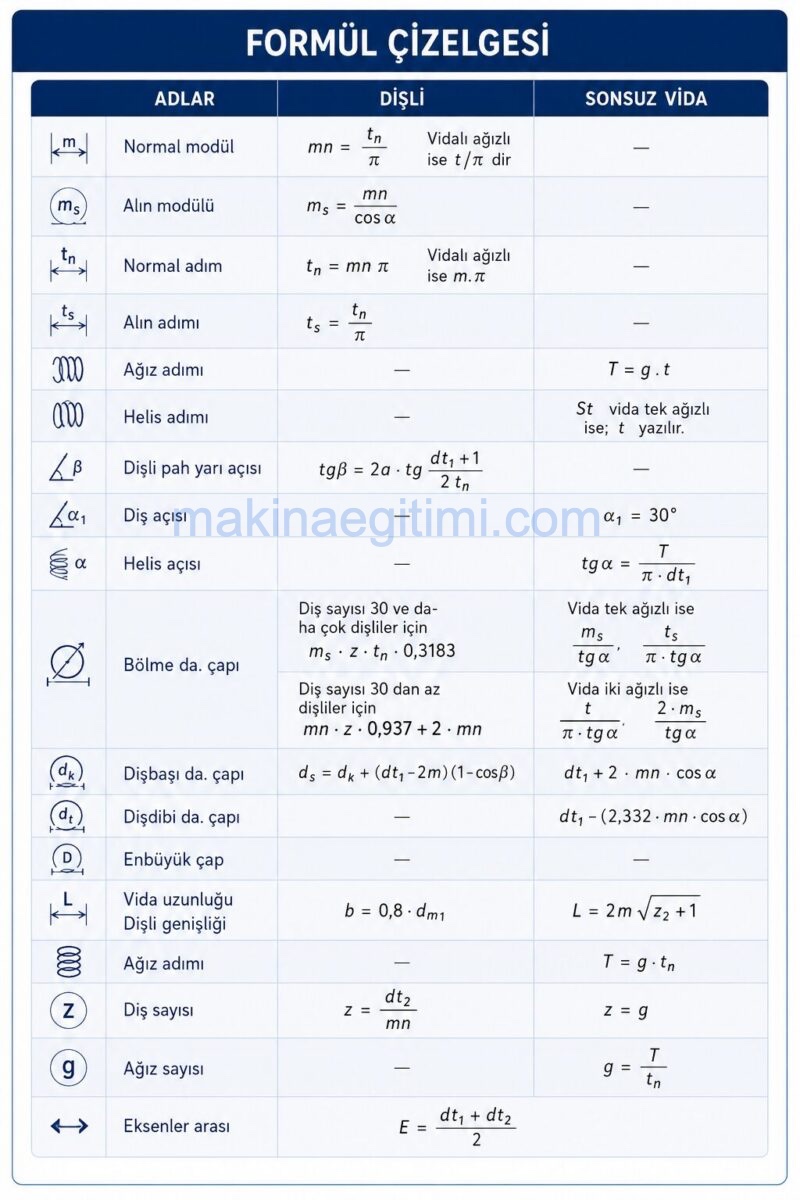

Sonsuz Vida ve Karşılık Dişlisi

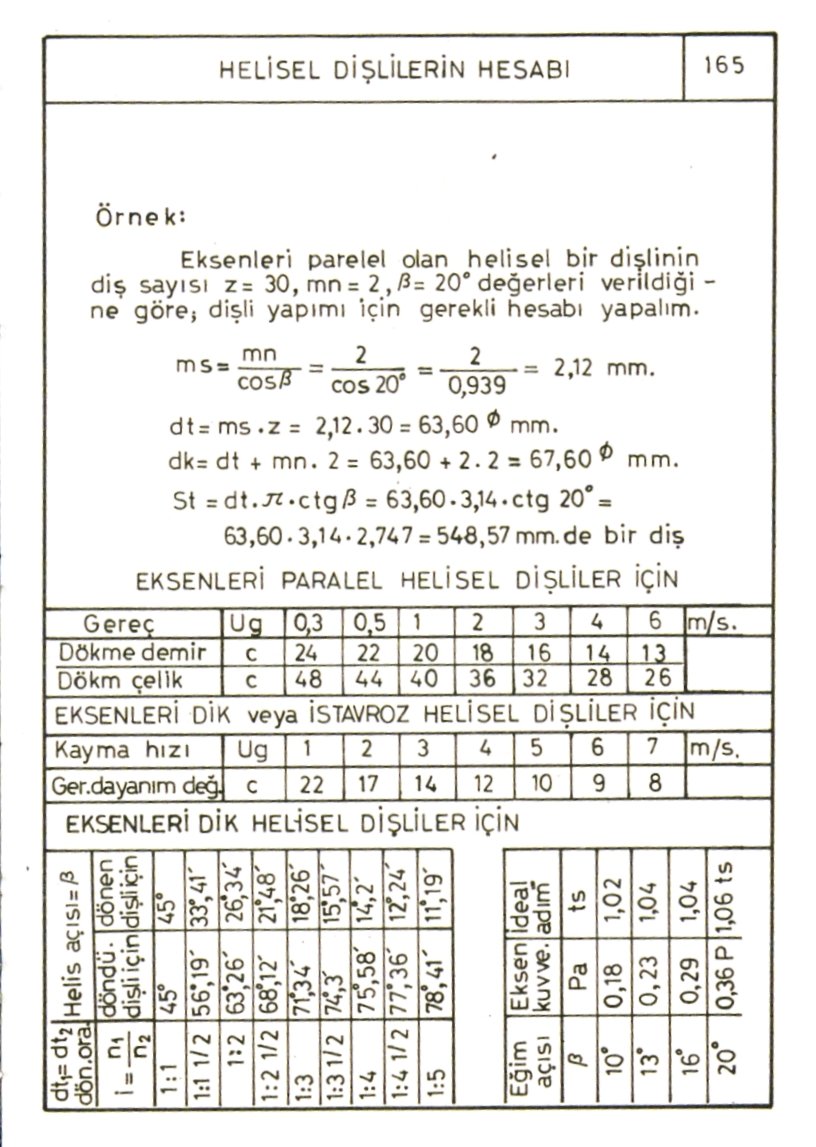

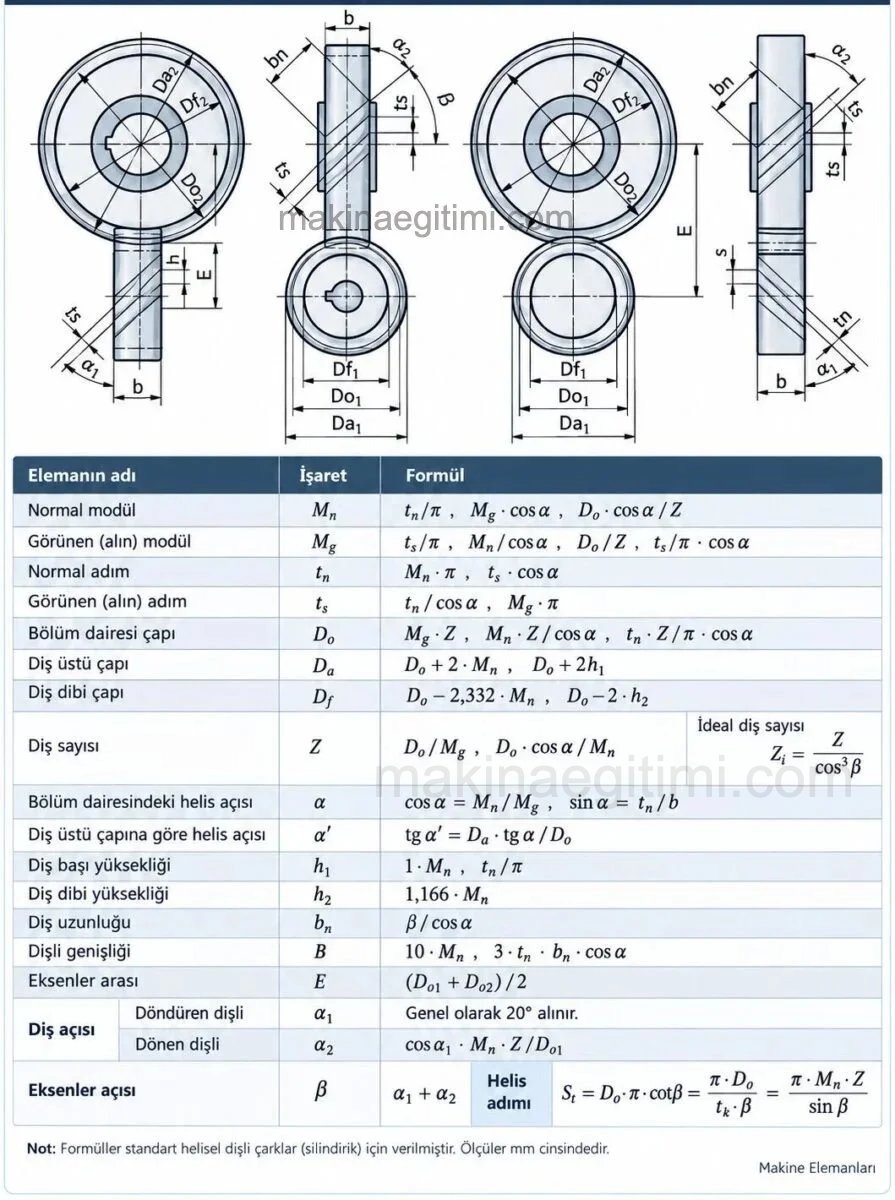

Helis Dişli

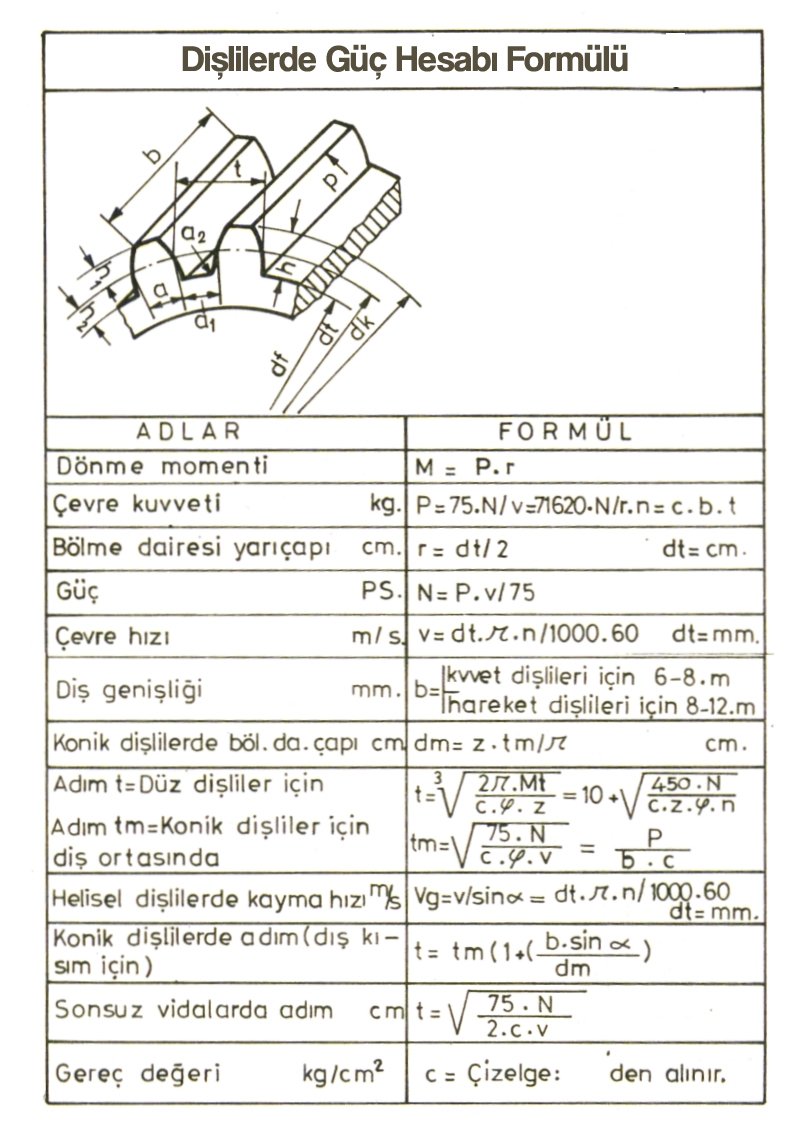

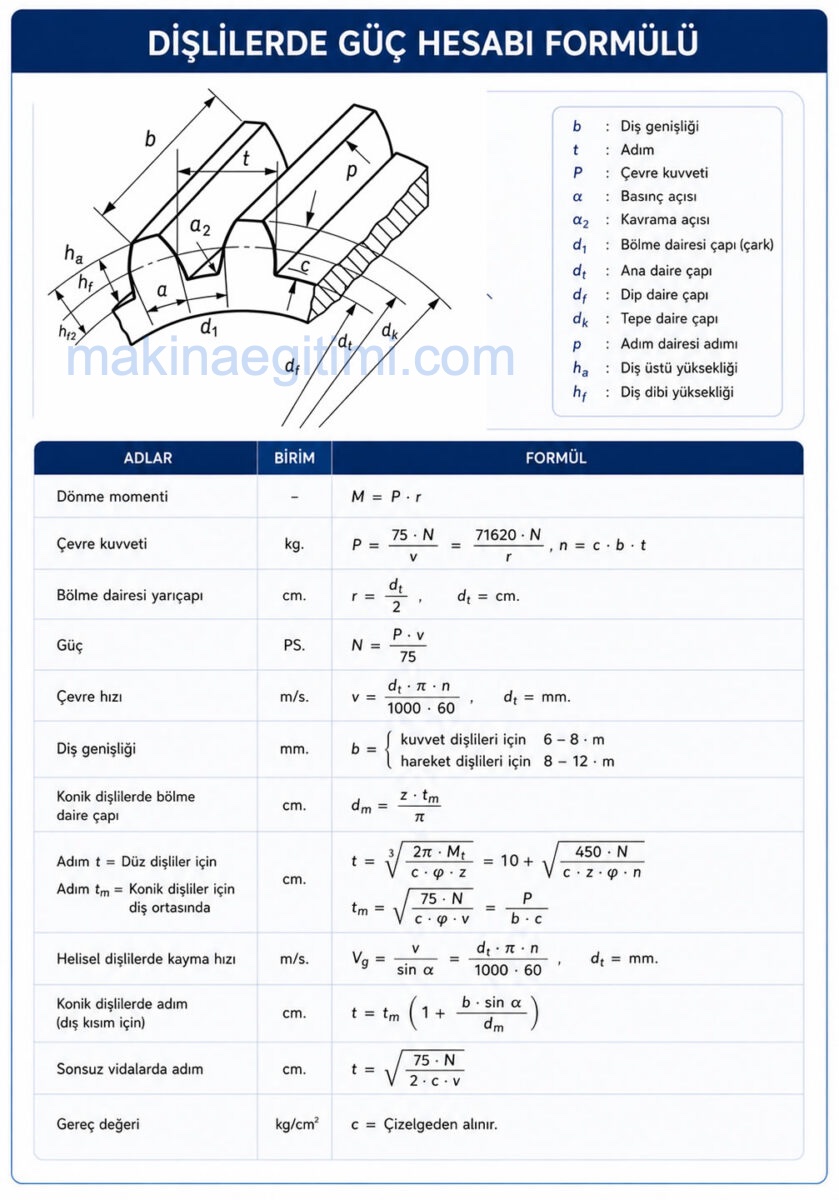

Dişlilerde Güç Hesabı Formülleri
