Kayış kasnak hesapları tablosu

Makine Eğitimi bölümü Makine elemanları teknik tablolar kayış kasnak hesapları tablosu.

Daha önceki yayınlarımızda kayış kasnaklardan , kullanıldıkları yerlerden ,kayış tiplerinden,ve kayış ekleme metodlarından  bahsetmiştik .Kayışlarda sağlıklı hareket iletimi için hız – kayış gücü -kayış genişliği gibi faktörlere bağlı olarak birtakım değerlerin yakalanması gerekir.Bu durum değişik kayışlar için farklı hesaplamalar yapılmasını gerektirir.Kayışın yapıldığı malzeme ,kayış profili tipi gibi faktörler hesaplamalarda dikkate alınır . Bu yüzden profillerine göre düz kayışlar ve V kayışlar için ayrı ayrı hesaplama tabloları verildi.

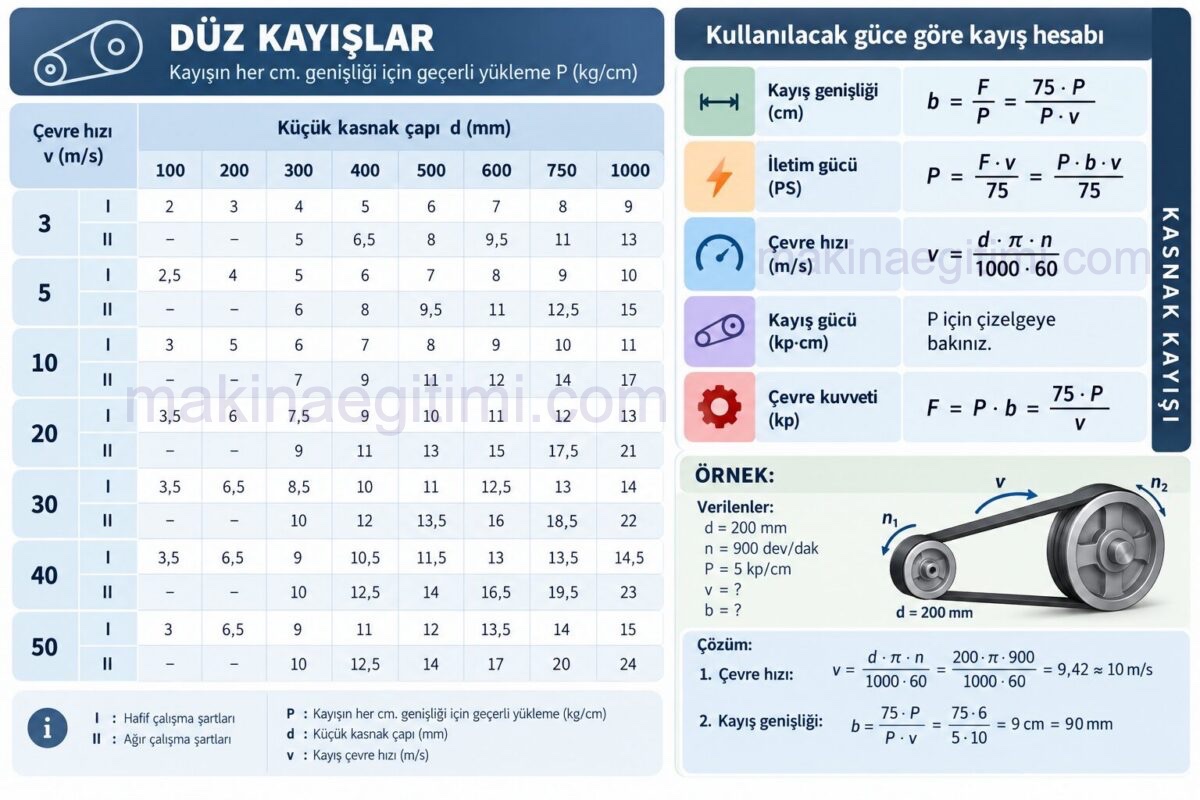

kayış kasnak hesapları tablosu – düz kayışlar için

düz kayış kasnak hesabı

Düz kayışlar için kayış kasnak formülleri tablosu İNDİR

Kayışın her cm genişliği için geçerli yükleme P (kg/cm) çevre hızına bağlı küçük kasnak çapı (d) tablosu.
Kullanılacak güce göre, kayış hesabı ve kasnak seçimi, kayış genişliği (cm) , iletim gücü (PS),çevre hızı (m/s) ,kayış gücü ,çevre kuvveti (kp) gibi değerleri içeren kayış kasnak hesabı tablosu. (Yukarıda)

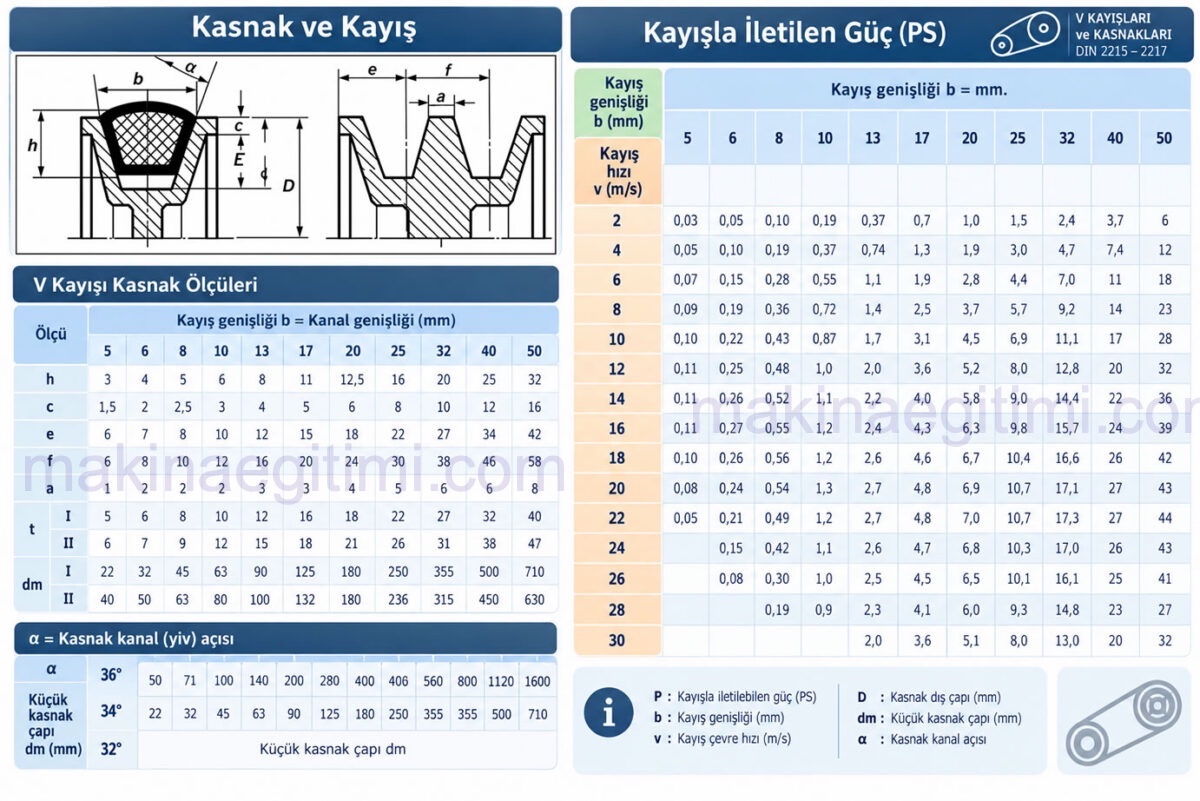

V kayışlar için kayış kasnak hesapları tablosu

v kayış kasnakları hesabı

V kayışlar için kayış kasnak hesabı tablosu İNDİR

Kayış genişliği , kanal genişliği ,kayışla iletilen güç (PS) değerlerini içeren teknik tablo. (Yukarıda)
