Kasnak hesaplamaları

Makine teknolojisi alanında önem taşıyan bir konu da kasnaklar ve kasnak hesaplamaları diye düşünmekteyiz . kasnak hesabı makine alanında çalışan mühendislerin ,teknisyen ve teknikerlerin bilmesi gereken konulardandır .Bu sebeple makine elemanları bölümümüzde bu konuya da yer vermek gereği duyduk.

Birbirini döndüren kasnaklarda, çap ve dönüş sayısı bağıntısı:

Kasnaklarda devir hesabı :

kayış kasnak hesaplamaları

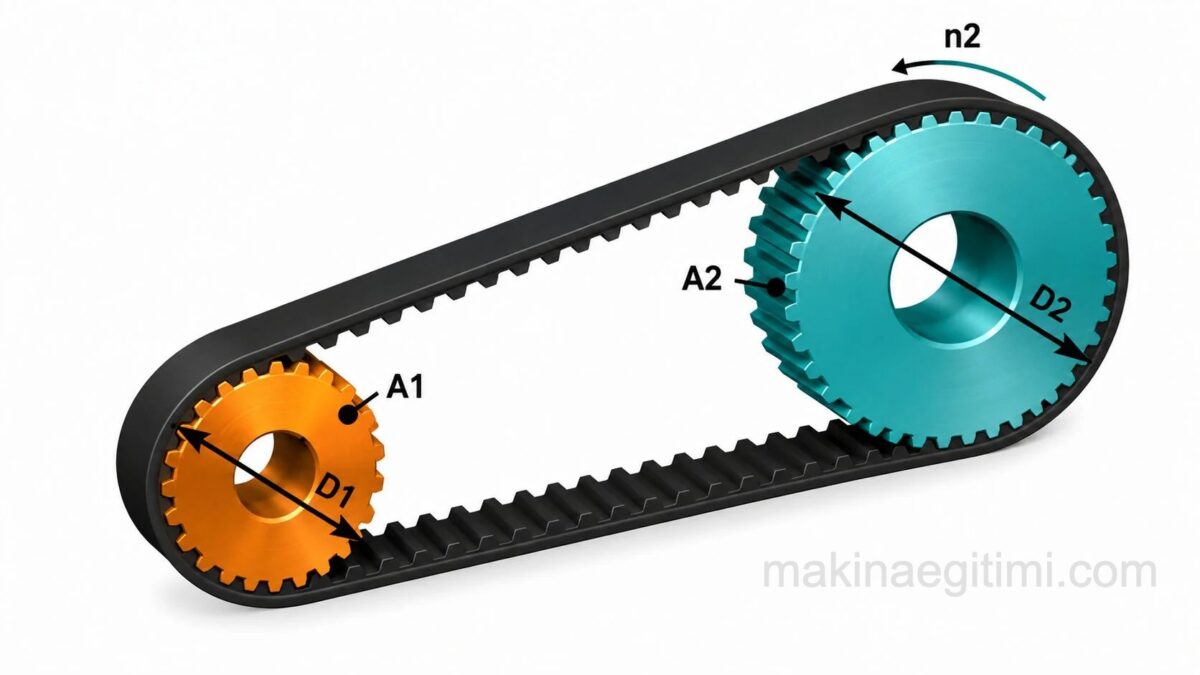

Kayış ile işletimde, kayış kayması daima olur. Kayışın kaymadığını bir an için kabul edersek, döndüren kasnağın çevre hızı; döndürülen kasnağın çevre hızına eşit olur. Buna göre; kasnakların çevresindeki (A1) ve (A2) noktalarının hızı, kayış hızına eşit demektir. Şu halde;

Döndüren kasnak üzerindeki (A1) noktasının hızı:

kasnak hesabı formülü
kayış kasnak hız formülü


Döndürülen kasnak üzerindeki (A2) noktasının hızı:

Yukarıdaki açıklamaya göre, (1) ve (2) numaralı formüllerin sağ taraflarını eşit yazabiliriz :
∏ • D1 • n1 /60 =  ∏ • D2 • n2 /60

Eşitliği kısaltırsak :

D1 • n1 = D2 • n2    …………….. 3.formül  bulunur
Kural: Kayışla hareket iletiminde döndüren kasnağın çapı ile dönme sayısının çarpımı, döndürülen kasnağın çapı ile dönme sayısının çarpımına eşittir.
(3) numaralı eşitliği, şöyle de yazabiliriz :
D1/D2  = n2/n1
Kural: Kayış ile hareket iletiminde, kasnak çapları ile dönme sayıları ters orantılıdır.
(4) numaralı eşitlikte geçen (D1/D2) oranına, transmisyon oranı ve (n2/n1) oranına da, iletim oranı denir.


Kayış kasnak sistemi Kayış kayması:

Kayış ile işletimde döndürülen kasnağın çevre hızı, döndüren kasnağın çevre hızından, daima küçüktür. Bunun nedeni; kayış kaymasıdır. Kayış kayması, (0,01 … 0,05) arasında olabilirse de, (0,02) yi geçmemesi uygundur. Çünkü : Kayış kayması bu değerden daha fazla olursa, kayış kaymasının oluşturacağı ısınma, kayışa zarar verebilir.
(4) numaralı eşitlikte, döndürülen kasnağın (n,) dönüş sayısını yalnız bırakalım;
n2= D1.n1 / D2
Döndürülen kasnağın dönme sayısını tam olaraK bulabilmek için, kayış kayması olan (k) mn, dikkate alınması gerekir. Böylece:
n2= D1.n1 /D2  –  d1.n1/D2 . k                   buradan:
n2 = D1.n1 /D2 . (1-k) …………….. 6
(6) numaralı formülde geçen (1 – k) değerine, kayışla işletimin verimi (Randımanı) denir. Verimi (nü) ile gösterirsek, (7) numaralı formül elde edilir.
n2 =  D1.n1 /d2 . nü     …………….. 7

Kayış kasnak sistemi  kasnak hesabı uygulaması

Bir elektrik motorunun miline kamalı olan kasnağm çapı (150 mm.) olup, bu kasnaktan çapı (500 mm.) olan diğer bir kasnağa f kayış ile hareket vermek istiyoruz. Elektrik motorunun mili (1500 D./D.) yaptığma ve kayış kayması (% 2) olduğuna göre :

kasnak hesabı

A — Döndürülen kasnağm dönme sayısını,
B — Kayışla işletimin verimi (% 97) olduğu kabul edilerek, döndürülen kasnağın dönme sayısını  Bulalım.


ETİKETLER:
ZİYARETÇİ YORUMLARI - 4 YORUM
  1. Oğuz Salih dedi ki:

    Faydalı bilgiler için teşekkürler…

  2. Mustafa YALINIZ 05337484815 dedi ki:

    merhaba yüksek bir eğitimim yok hesaplamalar ile ilgili sizden bir ricam olacak mümkünse bir makinam var kasnak çapı 150 mm ve onu çeviren motorum 2850 dd bu motora kaçlık kasnak takar isem makinada 1400 dd,ya ulaşabilirim ve bu hesaplama formülünü yazabilirmisiniz

    teşekkür ederim
    Mustafa YALINIZ

    1. Hasan Dağlı dedi ki:

      305 mm çapında bir kasnak kullanman gerekir. Ancak, bu çapta kasnak özel imalat olur. Bunun yerine 300 mm kasnak kullanılır. Çıkış hızınız 1425 d/dk olur.
      D1xn1=D2xn2
      2850×150=D2x1400
      D2=305mm
      Benzer şekilde,
      2850×150=300xn2
      n2=1425 d/dk bulunur.

  3. İSA KIZILTAŞ dedi ki:

    MERHABALAR..

    62 D/D 18,5 Kw REDÜKTÖRLÜ MOTORUMUN ÇIKIŞINA 300 LÜK,
    KARŞI TARAFA DA 900 LÜK KASNAK TAKARAK DEVİRİ 20 YE DÜŞÜRMEK İSTİYORUM.

    BU GÜCÜ İLETEBİLMEM İÇİN 22 LİK KAYIŞ KULLANACAĞIM GÖZ ÖNÜNE ALINDIĞINDA KAÇLI KASNAK İLE BU GÜCÜ İLETEBİLİRİM.. BU GÜÇ İÇİN SIKINTI OLUR MU?
