HELİS DİŞLİ ÇARKLAR

Bu yazıda helis dişliler hakkında detaylı bilgiler yer alacak. Helis dişli nedir. Nasıl yapılır. Düz dişliden farkı nedir. Helis dişlinin avantajları. Kullanım alanları. Helis dişlinin yapılışı gibi konulara değineceğiz. İşte konu başlıkları:

Helis Dişliler

Helis dişli nedir ? Helis dişliler; Birbirine yakın olan millerdeki hareket ve kuvveti diğer mile iletmekte kullanılan dişli türü ve makine elemanlarıdır.

Helis Dişli İle Düz dişli arasındaki farklar

Düz dişli çarklar sesli ve vuruntulu çalışırlar. Bu vuruntu ve sesi önlemek için dişliler helis olarak yapılırlar.

difference between a helical gear and a spur gear

Helis dişliler, sessiz çalışma ve mukavemet açısından düz dişlilerden iyi performans gösterirler. Helis dişli çarklar dişlerin açılış yönlerine göre sağ helis, sol helis adını alırlar.

determining helix direction, right-hand and left-hand helix

Dişlilerde helis yönü. Dişliyi yatırdığımızda dişler sola doğru yükseliyorsa Sol helis . Dişler sağa doğru yükseliyorsa sağ helis denir.

Helis dişlilerin düz dişliden görünüm olarak farkı. Dişlerin mil eksenine paralel değil açılı olması

Düz dişli çarklarda mil eksenleri birbirine paralel olduğu halde helis dişlilerden hem paralel hem de değişik açılarda çalışabilir.

Helis Dişlilerin Avantajları

Düz dişliye göre sessiz ve vuruntusuz çalışması
Düz dişliler açılı hareket iletimine müsait değilken helis dişlinin açılı çalışmaya müsait olması.
Sağlam kavraması ve hareket iletimini yumuşak geçişlerle sağlaması

helis dişli avantajları açılı çalışabilme

Helis Dişli Nerelerde Kullanılır

Helis dişliler genellikle taşıtların vites kutularında kullanılır. Vites hız kutularında helis dişlilerin yumuşak kavrama ve daha az ses yapma avantajından faydalanıldığını görürüz.

Örneğin araçlarda geri vitese aldığınızda değişik bir ses çıktığını görürsünüz.Bunun sebebi şanzumandaki geri vites dişlisinin helis değil düz dişli olmasıdır. (Aşağıda)

şanzuman dişlisi geri vites dişlisi — Şanzuman dişlilerinden geri vites dişlisi.

Araç geri vitesteyken daha fazla ses yapmasının sebebi, Şanzuman dişlilerinden geri vites dişlisinin düz dişli olmasıdır.

Helis Dişlinin Kullanım alanları

helis dişli nerelerde kullanılır diferansiyel

Helis dişlinin kullanım alanları örnek :Diferansiyel (Konik helis kullanılmış)

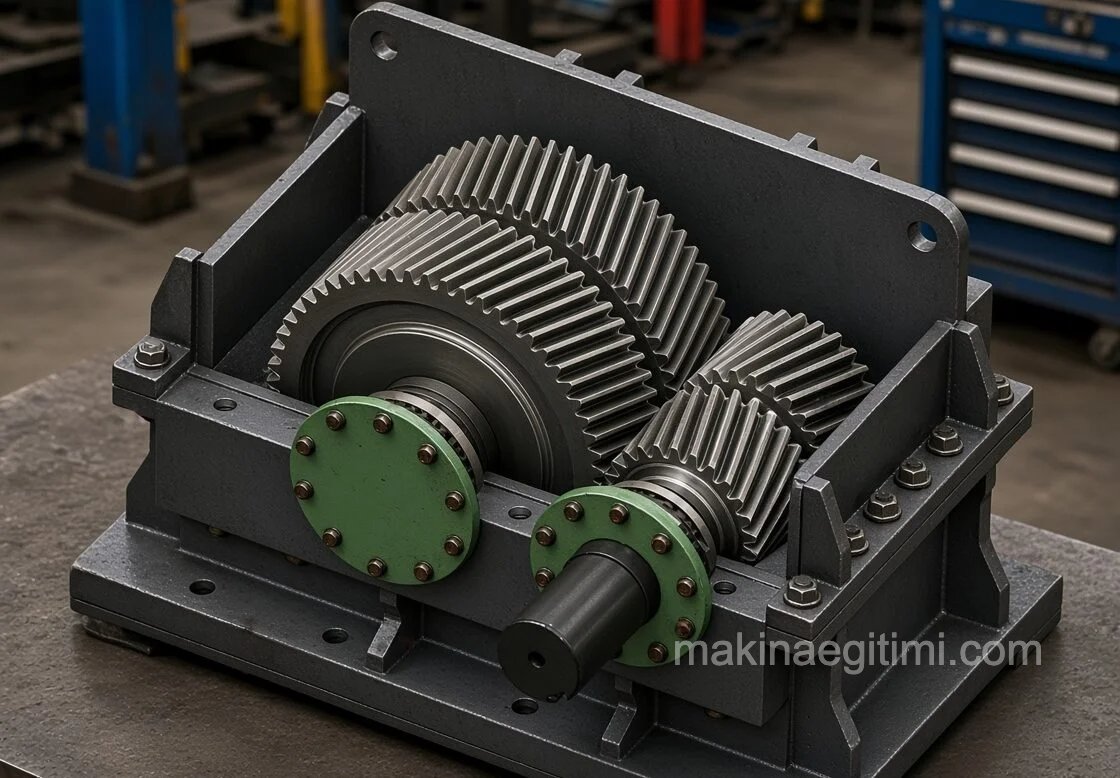

helis dişli kullanım alanları redüktör dişlisi

Helis dişliler Genellikle araç veya tezgah hız kutularında -vites kutularında kullanılsa da amaca göre helis dişlinin kullanıldığı yerler çok çeşitlilik gösterebilir

Helis dişli kullanım alanları örnek oto şanzuman dişlisi — şanzuman (vites kutusu )

Motorlu araçlarda kullanılan şanzuman (vites kutusu ) sisteminden bir görüntü .Burada da helis dişlilerin kullanıldığını görüyoruz .

manuel vitesin çalışması

Helis dişli kullanım alanlarına örnek olarak Yukarıdaki videoda manuel vitesin çalışması ve helis dişlileri görebilirsiniz.

Helis Dişli Yapımı metodları

Helis dişlilerin eğrileri; sikloid, evolvent, hiposikloid ve episikloid eğrilerinden meydana gelir.

helis dişli yapımı azdırma metodu — Azdırma metodu ile helis dişli yapımı

Helis dişlerin açılması

Döküm yolu ile
Modül çakıları ile işlenerek Kopya tezgahlarında
Ovalama (haddeleme) ile
Preste şekil verme ile
Yuvarlama metodu ile çalışan tezgahlarda (Mağ – Fellows) azdırma yöntemleri ile açılırlar.

helis dişli yapımı modül freze çakısı ile — Freze tezgahında divizör kullanılarak modül freze çakısı ile helisel dişli yapımı

helis dişli yapımı azdırma yöntemi — Azdırma ile helis dişli yapımı

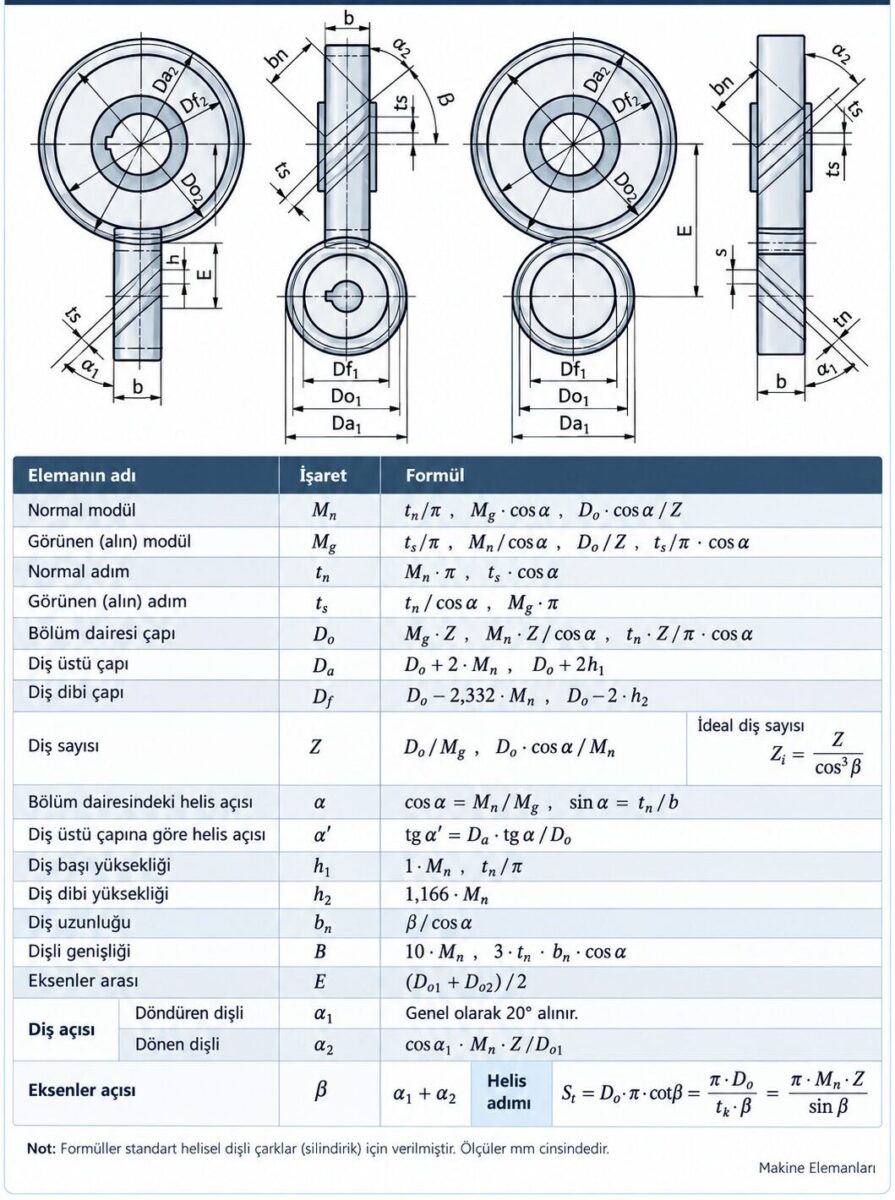

Helis Dişli Formülleri

Aşağıda helis dişlilere ait formül çizelgesi verilmiştir. Formül çizelgesinin üst kısmında formüllere ait terimlerin dişli çizimi üzerinde gösterimi (Hangi formülün nereyi ifade ettiği ) görülmektedir.

Helis Dişlinin Elemanları

Helis dişliler bir açı altında açıldıklarından Aşağıdaki şekilde görüldüğü gibi dişliye alından bakıldığından görünen modül (Mg) ile görünen adım (ts) meydana gelir. Diş açılarına paralel olarak bakıldığı zaman ise normal modül (Mn) ile normal adım (tn) görülür. (|i) eğim açısı genel olarak 20° dir. Helis dişlilerin açılmasında normal modül (Mn) alınır.

Helis dişlilerin yapım resimlerinde gerekli ölçüler ve terimler. Helis dişlinin elemanları . Helis açısı genel olarak ortalama 20° civarındadır. Helis yönü burada sol yönlüdür. Eksen yere dik tutulduğunda açı sola eğimli ise sol, sağa eğimli ise sağ helis adım alır

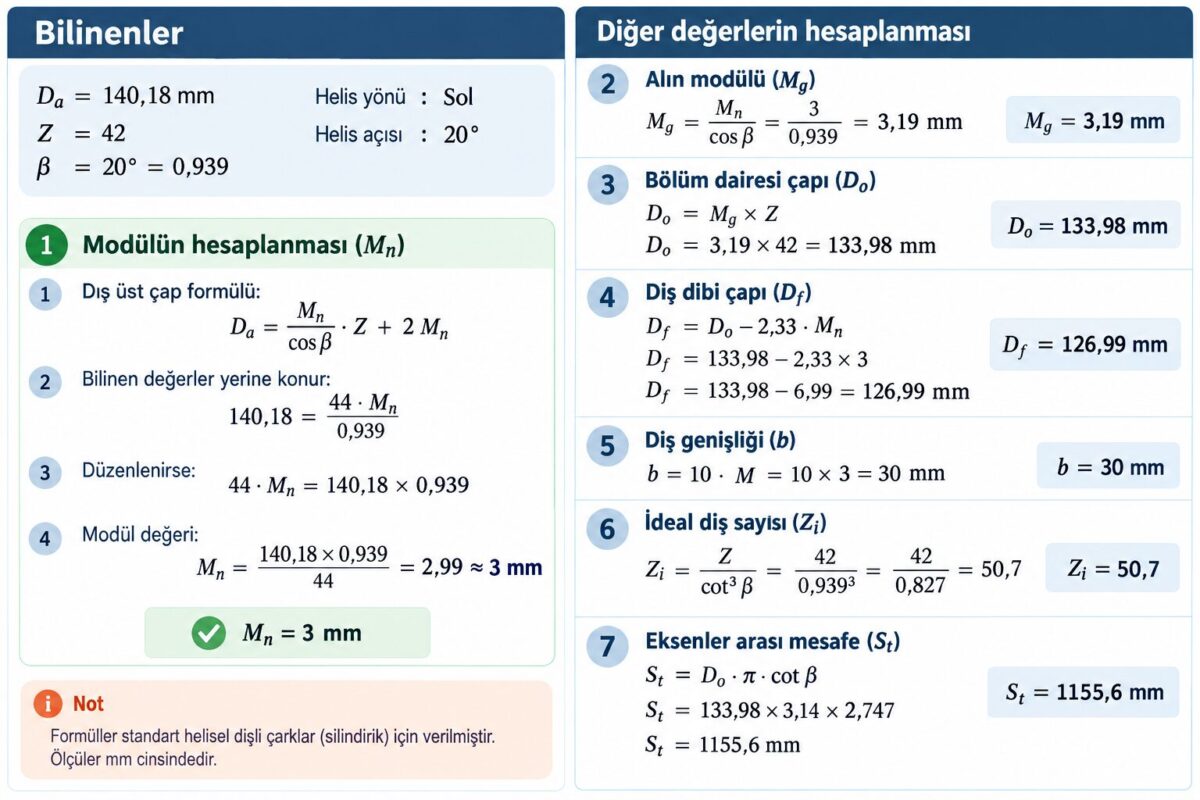

Helis Dişli Elemanları hesabı

Örnek problem:

Tornalama çapı (Da) 140,18 mm ve diş sayısı 42 olan silindirik helisel dişli çarkın açısı = 20° dir. Silindirik helisel dişli çarkın gerekli elemanlarının değerlerini bulunuz. (Mn , Mg , D a , Do , D f , b)

Bu yazımızda Helis dişlinin tanımı ve helis dişliler hakkında bilgi . Helis dişlilerde helis yönünün bulunması . Helis dişliler ile düz dişlilerin farkı . Helis dişlilerin avantajları .Helis dişli çarkların kullanıldıkları yerler . Helis dişlinin elemanları ve formülleri . Helis dişli elemanları hesabı konularına yer verdik. Yeni konularda buluşmak üzere .

Eğik Diş Yapısı

Helis dişliler, mil eksenine göre açılı (eğik) dişlere sahip olup düz dişlilere göre daha sessiz çalışır.

Kademeli Diş Teması

Helis açısı sayesinde dişler birden değil kademeli olarak temas eder, bu da darbe yükünü azaltır.

Eksenel Kuvvet Oluşumu

Helis dişlilerin eğik yapısı, milde ek olarak eksenel bir kuvvet oluşturur ve bu genellikle özel rulmanlarla dengelenir.

Konuyla İlgili Sorular

Düz dişlilerde bir diş çifti aniden tam temas edip aniden ayrılırken, helis dişlilerde bu temas açılı yapı sayesinde kademeli olarak başlar ve biter. Bu yumuşak geçiş, düz dişlilerdeki ani çarpma etkisini ortadan kaldırarak gürültüyü azaltır.

Dişlerin açılı yapısı, düz dişlilerin aksine, dişlilerin sadece paralel eksenlerde değil, belirli açılarla yerleştirilmiş millerde de birbirine kavuşarak çalışmasına imkan tanır. Bu esneklik, helis dişlileri daha çeşitli mekanik yerleşimlerde kullanılabilir kılar.
