Üniversal Freze Tezgahı Aksesuarları

Frezecilik bölümündeki bu yazıda Freze tezgahı aksesuarları nelerdir inceleyeceğiz. Döner tabla, bağlama pabucu, t somun, mengene, doğrusal bölme aparatı, bağlama iş kalıpları, freze başlıkları, manyetik tabla gibi aksesuarlar ne işe yarar. Nasıl kullanılır tek tek değineceğiz.

Döner Tablalar

Döner tabla ne işe yarar? Döner tablalar genel olarak, iç ve dış yüzeylerin çevresel  frezelenmesinde, kamların çevre veya yüzeylerinin markalanarak işlenmesi ile büyük çaplı içten ve dıştan çalışan düz dişlilerin açılmasında kullanılırlar.

döner tabla çeşitleri
Döner tabla çeşitleri

Döner tablaların, İşin gereğine göre yatay ve düşey tipleri mevcuttur.

döner tablanın çalışma sistemi sonsuz vida
Döner tablanın çalışma sistemi ve iç yapısı (Sonsuz vida ve karşılık dişlisi kullanım alanlarına bir örnek)
döner tablaya ayna bağlayarak işleme
Freze tezgahında döner tablaya ayna bağlayarak işleme
döner tablanın kullanım alanları

Civata ve Pabuçlar

Freze tezgahı aksesuarları arasında sıkça kullanılan parçalardır. Mengenelerle bağlanamayacak kadar büyük ve farklı  biçimde olan iş parçaları cıvata ve  pabuçlarla  bağlanır.  Farklı  büyüklük ve şekillerde   üretilen  bu   aparatlar,  parçaların güvenli ve kolay bağlanmasını sağlar.

Civatalar

Freze tezgâh tablasında bulunan T- kanallarına uygun ölçülerde yapılmış baş kısmı bulunan bir vida ve somundan ibarettir. T-kanalına giren vida başı  kanal içinde dönmeyecek şekilde ve büyüklükte yapılır. Diğer adı da ”T somun” dur.

t somun saplama
T somun ve saplamanın birlikte kullanımı

Sıkma Pabuçları (Bağlama pabucu) ve Altlıkları

Mengenelere sığmayacak büyüklükte, geometrik veya geometrik şekillerde olmayan iş parçalarının, cıvata ve  somun  ile  sıkılmasında  kullanılan  parçalardır. Çeşitli şekil ve ölçülerde imal edilirler. Ortalarından cıvatanın  geçmesi için  delinir  veya  sıkma  ve sökme sırasında pratiklik olması bakımından kanal biçiminde boşaltılır.

bağlama pabucu çeşitleri
Sıkma pabuçları freze tezgahı aksesuarları arasında en çok kullanılanlardandır.

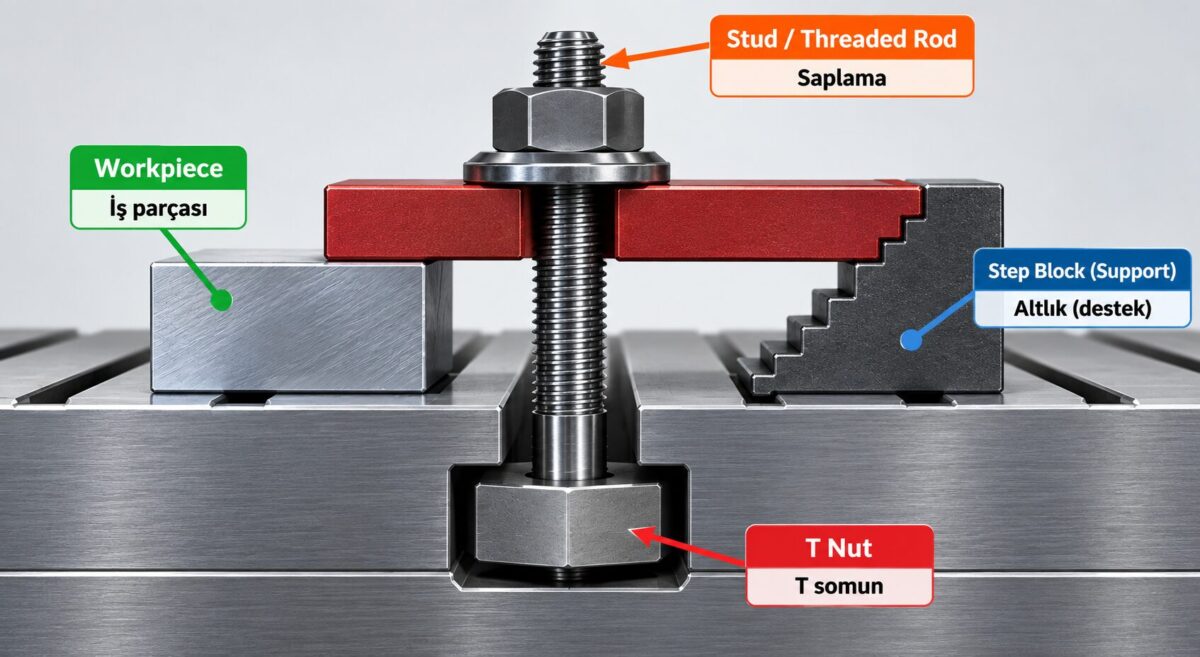

bağlama pabucu t somun kullanımı
T somun, saplama altlık ve bağlama pabucu ile iş parçasını bağlama
bağlama pabucu kullanımı
Sıkma pabuçları ile bağlama örnekleri
yandan sıkmalı bağlama aparatı
Yandan sıkmalı bağlama pabuçları ile bağlama

Mengeneler

Freze tezgâhında iş parçalarının bağlanmasında kullanılan  mengeneler, paralel çeneli olup, çenelerinden birisi gövde ile birlikte sabit olarak, diğer çene ise hareketli olarak gövde üzerinde kayıt kızak sistemi ile konumlandırılmıştır.

mengeneye açı verme tablası
Tezgah mengenesi ve Mengeneye açı verme tablası

Mengeneler, tezgâh  tablasına cıvatalar ya  da  pabuçlar  yardımıyla  bağlanır.  Bağlamada  mengene  çenelerinin  tezgâh gövdesine paralel ayarı çok önemlidir. Bunun için  komparatör  kullanılarak  paralellik sağlanır. Ayrıca mengene altında bulunan kamalar, tabla T- kanallarına  tam  oturacak  şekilde yapıldığından paralel bağlamada kolaylık sağlanır.

Mengenelere Parçaların Bağlanması

Mengene ile sıkma işlemlerinde, parçanın boşluksuz  sıkılması  çok  önemlidir. Bunun için sıkma işlemlerinde yüzeyleri paralel taşlanmış altlıkların kullanılması gerekir.

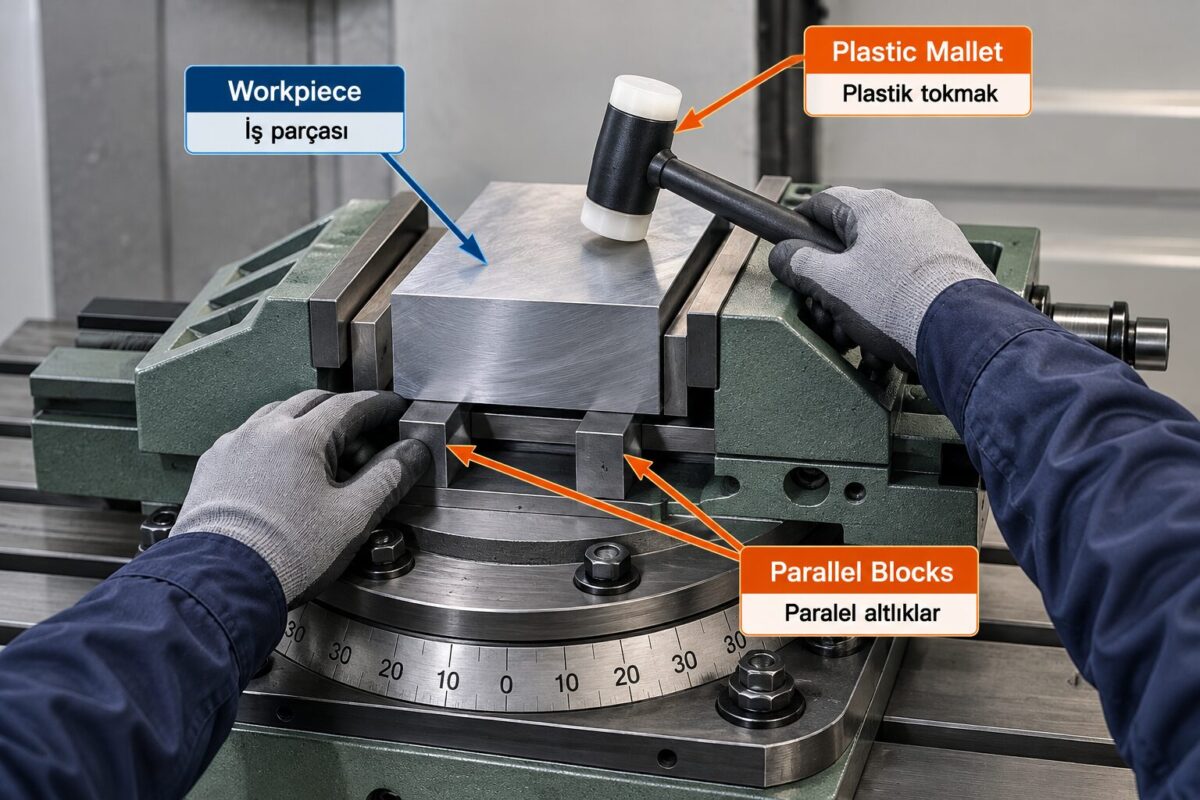

mengeneye iş parçası bağlama
Mengeneye iş parçasını bağlama

Altlıklar mengeneye konulduktan sonra, üzerine iş parçası yerleştirilir  ve  mengene  sıkılırken  parça üzerine pirinç çekiç, plâstik tokmak ile vurularak parçanın tam oturması sağlanır.

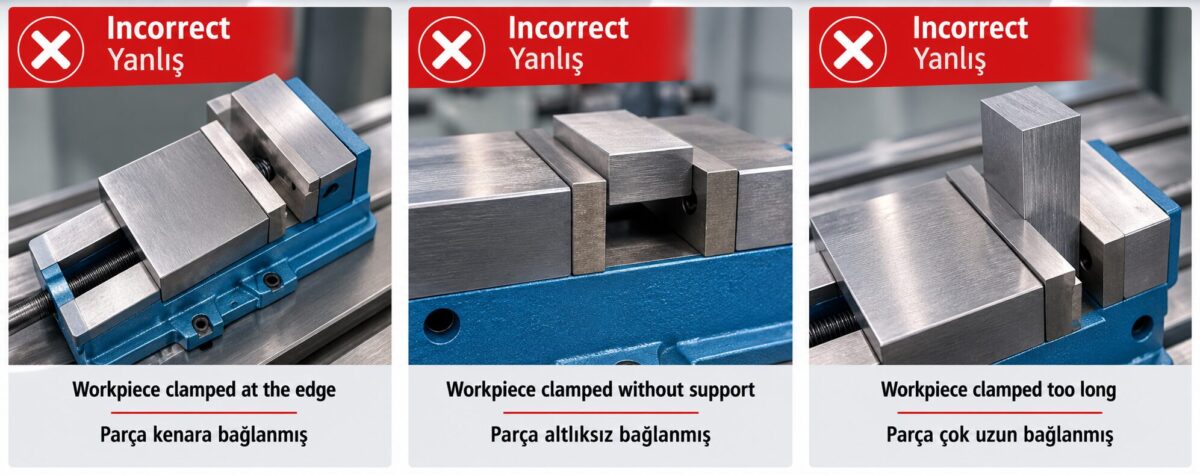

mengeneye yanlış bağlama şekilleri
Mengeneye yanlış bağlama şekilleri

Özel Bağlama Kalıpları

İş parçalarının özdeş ve  seri  olarak  üretimlerinde, özel  yapılmış  bağlama  kalıpları kullanılır. Seri frezeleme işleminde, her parçanın ayrı ayrı sökülüp  sıkılması  ve  sürekli  bu işlemlerin tekrarı, zaman kaybettirir. Ayrıca çalışan kişiye sıkıntı ve yorgunluk verir. İş akışı yavaşlar ve zamandan kaybedileceği için üretim azalır.

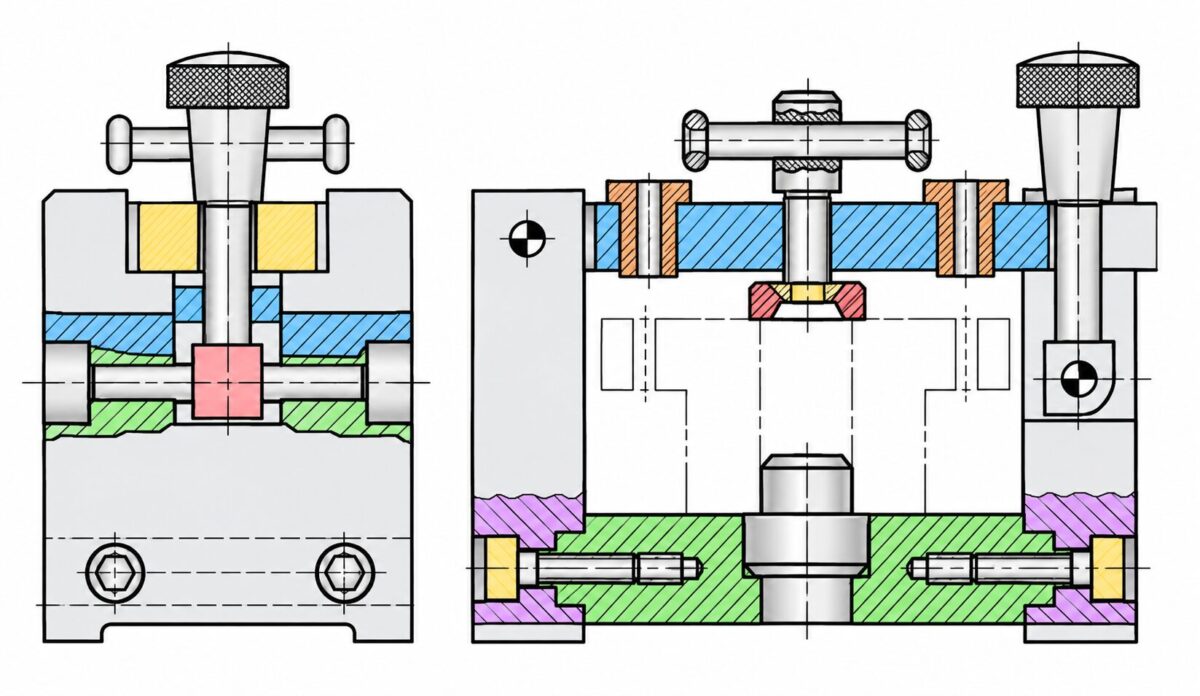

delme iş kalıbı
Örnek Delme iş kalıbı kesit resmi

Bağlama kalıpları tasarlanırken, çoklu veya tekli bağlama durumuna, sökme ve sıkma işlemlerinin en kısa  zaman diliminde  yapılmasına  dikkat  edilir. Ayrıca kalıbın maliyetinin düşük olması önemlidir. Yüksek maliyetli bir kalıp yarardan çok zarar getirecektir.

Bağlama kalıplarında, sökme veya sıkma işlemlerinin pratik olması da çok önemlidir.Yani sökme ya da sıkma işlemi, bir hareketle  gerçekleşmelidir.  Ayrıca  parçaların  kalıptan alınması ya da kalıba konulması  kolay  ve  pratik  olmalıdır. Kalıbın  çok  karmaşık  olması çok iyi olduğu anlamına gelmez.

Manyetik Tablalar

Mengene ya da pabuçlarla bağlanmayan veya  yüksek hızda temiz yüzey elde edilmesi istenen  iş parçaları, tezgâh  tablasına  bağlanan  manyetik tabla yardımıyla  işlenir.

Manyetik tabla

Manyetik tablalar ile frezeleme işlemlerinde dikkat edilmesi gereken en önemli husus, fazla talaş  miktarının  verilmemesidir.  Yoksa  iş  parçası  manyetik  tabladan kurtularak kazalara neden olabilir.

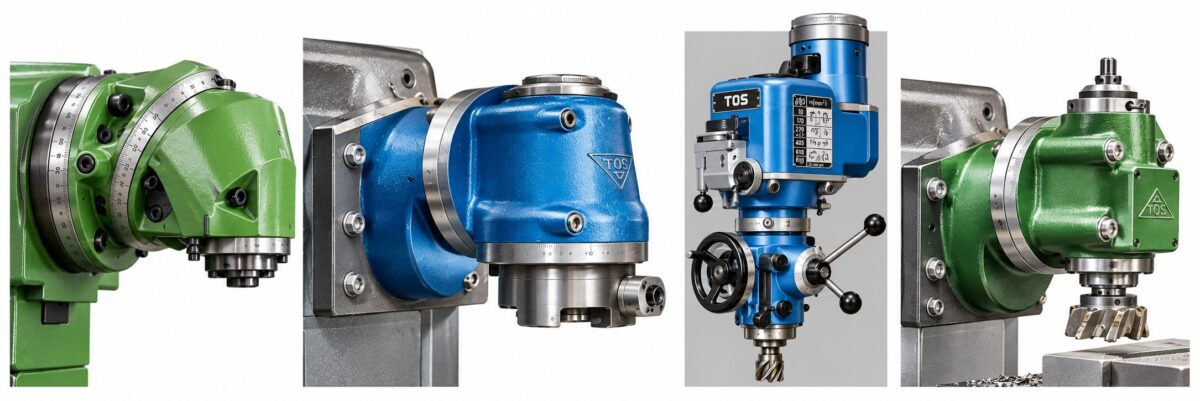

Freze Başlıkları

freze tezgahı üniversal dik başlık
Üniversal dik başlık ve dik başlık

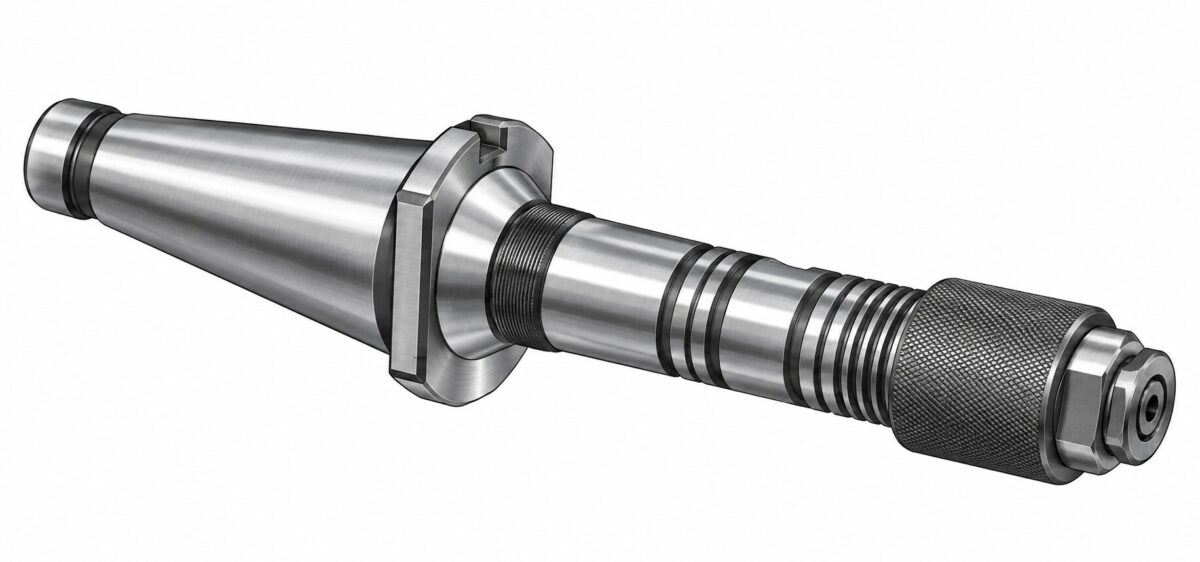

Freze tezgâhlarında  iş  parçalarını işleyebilmek için kullanılan kesicilerin yardımcı takımlarla bağlanmasını ve bir konumda olmasını sağlayan  elemanlardır. Birbirine yakın benzerlikleri olsa da  freze başlıkları, yapabildikleri  işlemler  bakımından aşağıdaki şekilde sınıflandırılır:

  • Dik başlık
  • Yatay başlık
  • Üniversal dik başlık
  • Eksantrik başlık

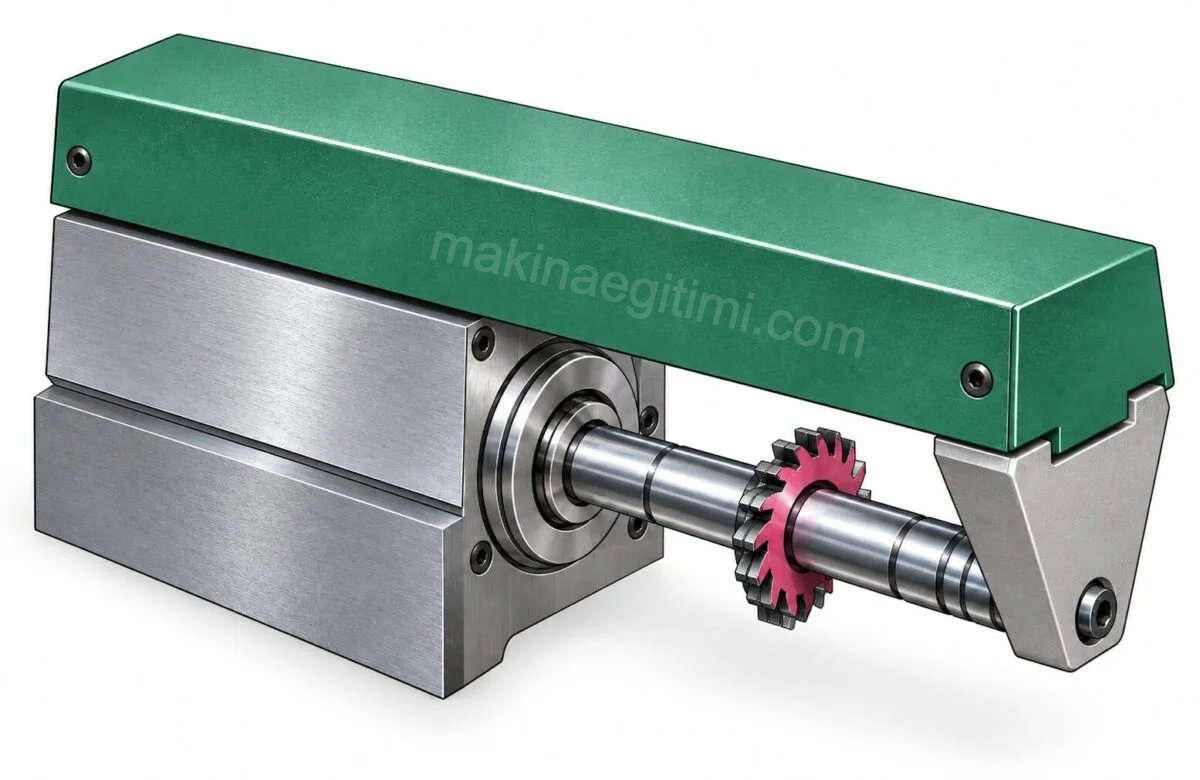

freze tezgahı yatay başlık
yatay başlık

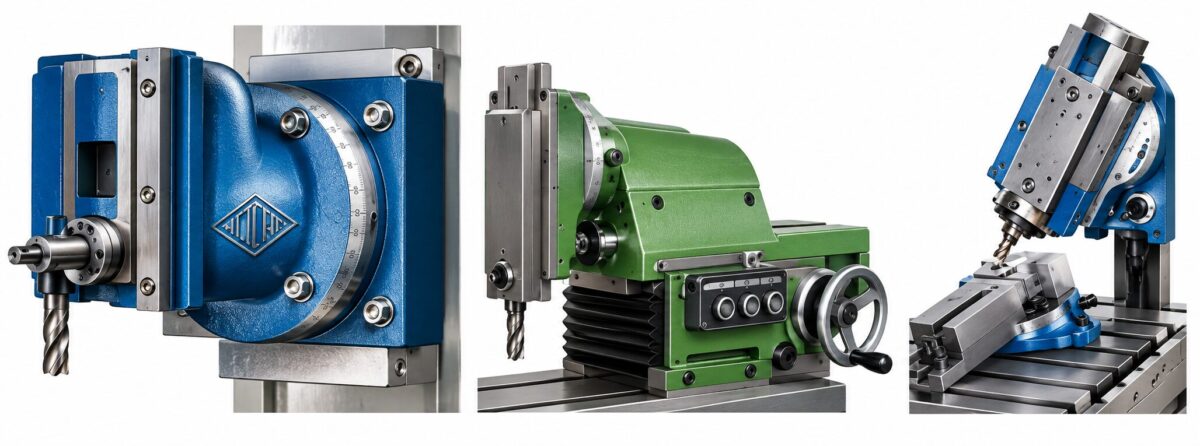

freze tezgahı eksantrik başlık
Eksantrik başlık

Doğrusal Bölme Aparatı

Doğrusal  bölme  aparatı,  üniversal  freze   tezgâhının  yardımcı  parçalarındandır  ve yalnız ait olduğu tezgâhta kullanılır.

Aparat, bir  delikli  ayna  ile  tezgâh  tabla  miline  ve  delikli  ayna  miline  takılan iki dişli çarktan ve bağlama parçalarından oluşur. Aparat, tezgâh tablasının ön tarafına ve genel olarak sol yanına bağlanır.

freze doğrusal bölme aparatı
Doğrusal bölme aparatı

Bu yazımızda üniversal freze tezgahı aksesuarları konusunu işledik. Döner tabla, mengene, bağlama pabucu, freze başlıkları, bağlama kalıpları gibi aksesuarların kullanım alanlarına kısaca değindik. Yeni yayınlarda buluşmak dileği ile.
