G02 ve G03 kodu. Dairesel hareket komutları

Makine teknolojisi eğitimi Cnc dersleri bölümünde bu yayınımızı, hazırlık fonksiyon kodlarından G02 ve G03 kodlarına ayırdık. G02 kodu ne işe yarar.G03 kodu nedir.Nerede kullanılır göreceğiz. G02 ve G03 cnc kodunun örnek kullanımını inceleyeceğiz.

Saat Yönü Hareketi

G02 kodu, CNC tezgahında takımın saat yönünde dairesel bir yol izlemesini sağlar.

Saat Yönü Tersine Hareket

G03 kodu, takımın saat yönünün tersine dairesel hareket etmesini sağlayan komuttur.

Yarıçap Tanımlama

Dairesel hareket komutlarında, yayın yarıçapı genellikle R parametresi veya I,J,K merkez koordinatlarıyla belirtilir.

G02 kodu

Saat yönünde dairesel hareket komutudur. İçbükey radyüsler elde etmek için kullanılır. Dairesel hareketler gidilecek noktaya istenilen radyüs değeriyle ya da radyüs merkezi tanımlanarak F hızında hareketlerle yapılır.

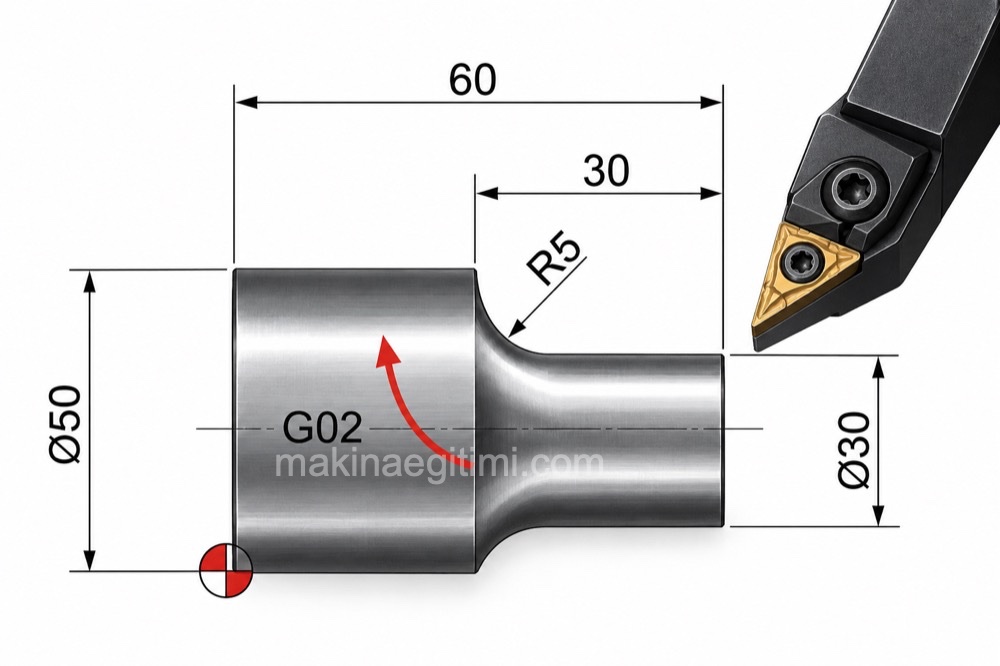

G02 kodu nasıl kullanılır ?

1.yöntem : Dairesel hareketin yarıçapı tanımlanarak

G02 X….. Y….. R….. F…..
X,Y = Gidilecek B noktasının koordinat değerleri
R = Dairesel hareketin yarıçapı
F = İlerleme miktarı

2. Yöntem: Dairesel hareketin merkezi tanımlanarak

G02 X….. Y….. I….. J….. F…..
X,Y = Gidilecek B noktasının koordinat değerleri
I = Dairesel hareketin başlangıç noktasına göre radyüs merkezinin X doğrultusundaki mesafesi
J = Dairesel hareketin başlangıç noktasına göre radyüs merkezinin Y doğrultusundaki mesafesi
F = İlerleme miktarı

G03 kodu

Saatin tersi dönüş yönünde dairesel hareket komutudur. Dışbükey radyüsler oluşturma amaçlı kullanılır. Dairesel hareketler gidilecek noktaya istenilen radyüs değeriyle ya da radyüs merkezi tanımlanarak F hızında hareketlerle yapılır.

G03 kodu nasıl kullanılır ?

1. Yöntem: Dairesel hareketin yarıçapı tanımlanarak

G03 X….. Y….. R….. F…..
X,Y = Gidilecek B noktasının koordinat değerleri R = Dairesel hareketin yarıçapı
F = İlerleme miktarı

2. Yöntem: Dairesel hareketin merkezi tanımlanarak

G03 X….. Y….. I….. J….. F…..
X,Y = Gidilecek B noktasının koordinat değerleri
I = Dairesel hareketin başlangıç noktasına göre radyüs merkezinin X doğrultusundaki mesafesi
J = Dairesel hareketin başlangıç noktasına göre radyüs merkezinin Y doğrultusundaki mesafesi
F = İlerleme miktarı

G02 ve G03 komutları cnc program örnekleri

G50 S2000 T0300
G96 S200 M03
G00 X0 Z3.0 T0303 M08:
G42 G01 Z00 F0.2
G03 X20.0 Z-10.0 R10.0:
G01 Z-50.0:
G02 X100.0 Z-74.385 R45.0
G01 Z-125.0:
G40 U2.0 W1.0
G00 X200.0 Z200.0 M09 T0300
M30

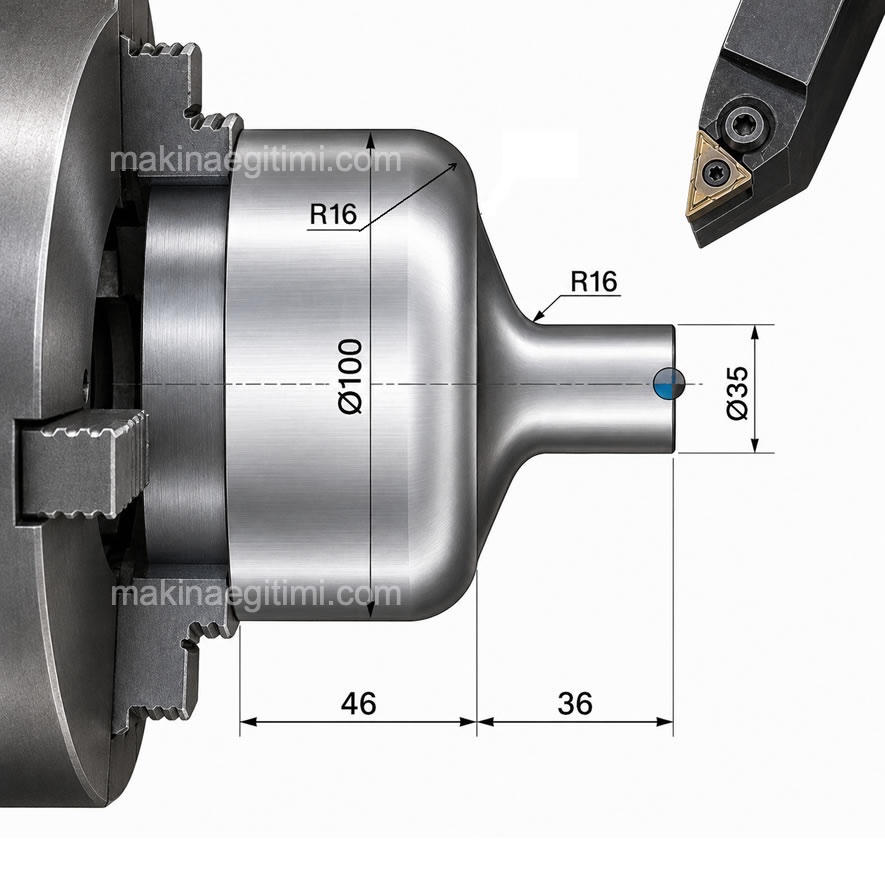

G02 ve G03 cnc program örneği 2 :

G50 S2000 T0300:
G96 S200 M03:
G00 X35.0 Z5.0 T0303 M08:
G01 Z-20.0 F0.2:
G02 X67.0 Z-36.0 R16.0
G01 X68.0:
G03 X100.0 Z-52.0 R16.0:
G01 Z-82.0:
G00 X200.0 Z200.0 M09 T0300:
M30:

CNC G ve M kodlarının kısaca tanıtıldığı sayfa için BKNZ: > CNC G Kodları Listesi ve Anlamları

Konuyla İlgili Sorular

G02 takımın saat yönünde dairesel hareket etmesini sağlarken, G03 tam tersine saat yönünün tersine bir hareket oluşturur. Hangi yönde bir yay veya daire çizileceği, bu iki koddan hangisinin kullanıldığına bağlıdır.

R parametresi sadece yayın yarıçapını verirken, I ve J değerleri yayın tam merkez noktasının koordinatlarını tanımlar. Bu, özellikle tam bir daire çizilecekse veya yarıçapla tanımlamanın belirsizlik yaratabileceği durumlarda daha kesin bir tanımlama sağlar.
