Catia ile Cam İşleme Örneği-Şurup Kaşığı-Dişi kalıp

Catia V5 programı ile cadcam kullanımı örneği. Catia programında dişi kalıp takım yolu oluşturma, simulasyon ve cnc kodları çıktı alma.

Solidworks ortamında modellenmiş parçamızın kütük çıkartma işlemleri yapıldıktan sonra farklı kaydet seçeneğinden “stepap203” Formatında Kaydedilir.

Kaydettiğimiz dosyamızın üzerinde sağ tıklayarak “birlikte aç…” seçeneğinden “catıa” programı seçilir ve dosyamızın catıa ortamında açılması sağlanır.

Daha sonra program otomatik olarak datanın dönüşümünü Gerçekleştirecek ve artık parçamızın catıa ortamına geçişi sağlanmış olacaktır.

Parçamızın catıa ortamında açılmış görüntüsü…

Daha sonra ön hazırlık aşamalarından biri olan, takımımız çıkacağı güvenlik mesafesini ayarlamak için bir yardımcı plane atanır. “ bu parça için uygun olarak düşünülen değer 50mm ‘dir.”

“create rouht stok” ikonundan parçamız için stok tanımlaması yapılır. Parça seçilir ve ok. Lenir.

Takımın giriş noktası olarak verilecek nokta ataması yapılır.

between” seçeneği ile seçilen iki noktanın tam (middle poınt) ortasına point atılır. Bu hazırlıklardan sonra parçamız cam ortamı için hazırlanmış olur.

Parçamızın ön hazırlıklarının tamamlanmasının ardından “cam” ortamına geçişini salamak amacıyla “start menüsünden → machınıng→ surface machınıng” seçeneği ile cam ortamına aktarılır.

“part operatıon.1” çift tıklanır ve part operatıon için gereken tüm parametreler çıkan diyalog kutusunda belirecektir.

part operatıon’a “ verilecek isim bu alana yazılır. (1)

“comment “ bölümüne istediğiniz açıklamaları yazabilirsiniz. Bu açıklamalar “apt” dosyasında “pprnıt” komutuyla belireceklerdir.(2)

Tezgah tipi seçimi bu alandan ”MACHINE’ yapılır.(3)

“referance machınıng axıs system” den part operatıon için gerekli eksen tanımını oluşturulur.(4)

Axıs tanımlaması için çıkan kutucuktan axıs in tam ortasındaki nokta işaretlenir ve ardından parçamızın ön hazırlık safhasında ortasına attığımız nokta işaretlenir ve onaylanır (ok)

İşlenecek parçanın “part” seçimi yapılır. (5)
Parçamızın stock ‘u seçilir.(6)
Takımımız için güvenli mesafe olarak atadığımız plane “safety plane” kısmında seçilir.(7)

“manufactorıng program “ seçili konumda iken, (8)
işleme seçeneklerinden “roughıng” tıklanır. (9)

Açılan pencereden “part” için parçanın kendisi seçilir ve alanın yeşil olması sağlanır.(10)

İşleme esnasında takımın nasıl bir yol izleyeceği ve kesme miktarının her bir dalmada ne kadar olacağı bu kısımdan verilir. (11)
Z düzleminde her defasında 0.5mm talaş miktarı ile işleme yapılacak.

Takım seçimimizi bu kısımdan yapıyoruz. İsteğe göre kütüphaneden hazır takımda çağırmak mümkün.(12)
Hesaplamaya geçmek için “tool path replay” butonuna basılır.(13)

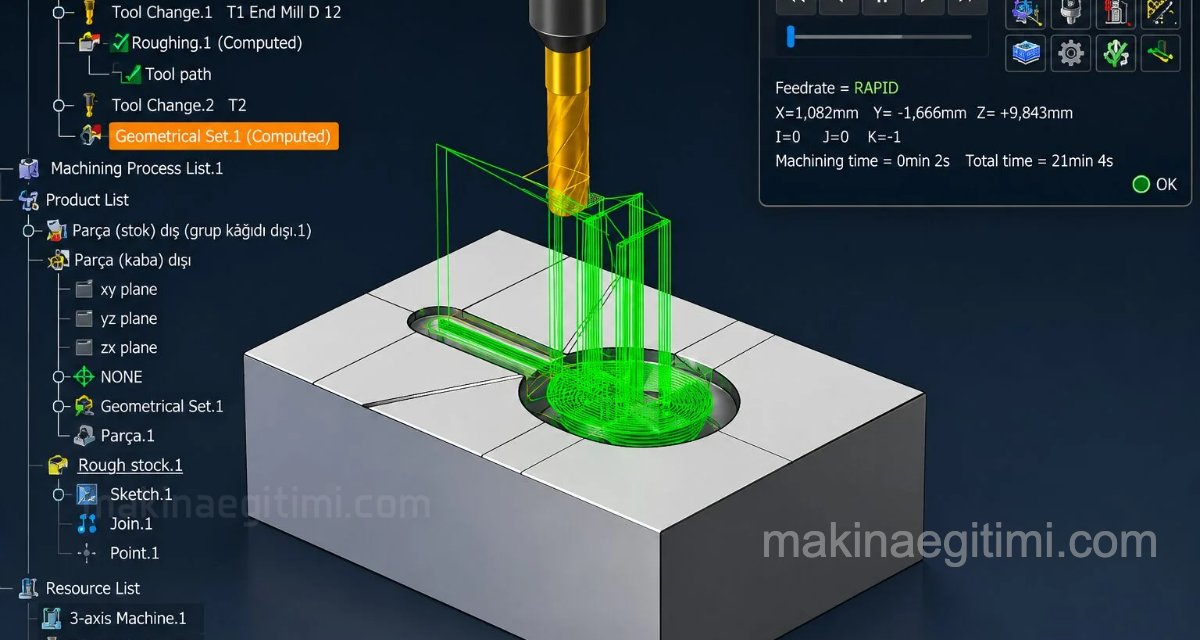

Takım yollarının simulasyon olarak görünümü “play“ düğmesine basılarak işleme adım adım görüntülenebilir.

“vıdeo from last saved result” seçeneği ile kütük bir parça üzerinde katı olarak işleme benzetimini de görebiliriz.

Fınısh operasyonu için yine aynı işleme yöntemini kullanarak bu kez paso miktarını “0,1mm” veriyorum ve aynı takımla kalan yerleri işleyerek takım yolunu hesaplatıyorum. (14)

Hesaplama devam ederken ekranda bir diyalog kutusu ile gelişmelerin ne şekilde olduğunu (yüzde kaçının tamamlandığı, kaç dk. Kaldığı gibi…) görmemiz mümkün.

Fınısh için çıkarılan takım yolu…

Parçamızın bitmiş halinin simulasyonu…

Parçamızın takım yolunun çıkarılmasının ardından bu programın nc kodları alınır. Bunun için “generate nc output ın batch mode” tıklanır. (15)

“nc code” kısmından kontrol ünitesi seçimi yapılır ve execute seçeneği tıklanır . (16)

Belirttiğimiz konuma çıkarılan nc kodları işleme isimleriyle otomatik kaydedilir. (17)

“kaba işleme” isimli programın nc kodları

KAYNAK: Uludağ Üniversitesi Teknik Bilimler yüksek okulu Kalıpçılık programı Cnc tezgahlar ve programlanması dersi ödev notları. Hazırlayanlar: Murat Yeşilbaş, Yavuz İlhan
